Z4 ختم ميكانيكي زنبركي واحد
إذا كنت ترغب في العثور على مصنع يمكنه أن يزودك بخدمات البيع بالجملة والمخصصة، فيمكنك أن تنظر إلينا؛ تركز شركة Qixing على تصنيع الختم الميكانيكي ذو الزنبرك الواحد Z4 والتجارة العالمية على مر السنين.
الختم الميكانيكي الزنبركي الفردي Z4 هو نسخة المقعد العميق لعائلة الزنبرك المفرد ذات الحلقة O من Qixing. إنه يستخدم المقعد القياسي G4، وهو شكل ذو تجويف أعمق تم تركيبه في العديد من مضخات الطرد المركزي القديمة والمصنوعة في ألمانيا، حيث لن يتم تثبيت مقعد G9 الضحل في Z3 بشكل صحيح. تتراوح أحجام الأعمدة من 10 مم إلى 80 مم، وبتصنيف -20 درجة مئوية إلى +180 درجة مئوية، و1.0 ميجاباسكال و15 م/ث. الشراء مباشرة من مصنع Qixing في الصين.
إذا ظل الختم البديل متفاخرًا بغطاء المضخة أو يتسرب حول المقعد، فعادةً ما يكون التجويف من شكل G4 أعمق - وZ4 هو المقاس الصحيح. تقوم شركة Qixing بتزويد الختم الميكانيكي الزنبركي الفردي Z4 لمصنعي المضخات OEM وموزعي MRO والمشترين المباشرين في جميع أنحاء العالم، مع عرض أسعار في نفس اليوم ومهلة تخزين تتراوح من 3 إلى 7 أيام.
هل تستخدم مضختك مقعد G4؟
إن شكل المقعد، وليس قطر العمود، هو الذي يقرر ما إذا كان الختم مناسبًا أم لا. أربع علامات تشير إلى مقعد G4 (تجويف عميق)، وبالتالي Z4 بدلاً من Z3:
- المضخة هي تصميم أوروبي أو ألماني قديم، أو وحدة قديمة طويلة الأمد لا تزال في الخدمة
- يفخر ختم المقعد G9 بوجه السكن أو لن يكون المقعد متدفقًا عند تركيبه
- تجويف الختم أعمق بشكل واضح من رأس الختم، مما يترك فجوة خلف المقعد
- يسرد الختم الأصلي أو دليل المضخة تعيين المقعد G4 (أو DIN 24960 الطويل).
إذا انطبق أي من هذه الأمور، فإن الختم الميكانيكي الزنبركي الفردي Z4 هو المناسب للتركيب. في حالة عدم التأكد، أرسل إلى شركة Qixing طراز المضخة وطرازها أو صورة لتجويف الختم وسيؤكد الفريق G4 مقابل G9 قبل عرض الأسعار.
تحديد
| المعلمة | قيمة | المعلمة | قيمة |
| قطر رمح | 10 ملم إلى 80 ملم | مقعد قياسي | G4 (تجويف عميق) |
| درجة حرارة | -20 درجة مئوية إلى +180 درجة مئوية | مقاعد بديلة | جي 6 / جي 13 |
| ضغط | ≥ 1.0 ميجا باسكال | وجوه | السيراميك / كربيد السيليكا / TC / الكربون |
| سرعة رمح | ≥ 15 م/ث | المطاط الصناعي | نبر/EPDM/FKM |
| بناء | زنبرك واحد، حلقة دائرية، ثنائية الاتجاه | الربيع والمعادن | SS304 / SS316 |

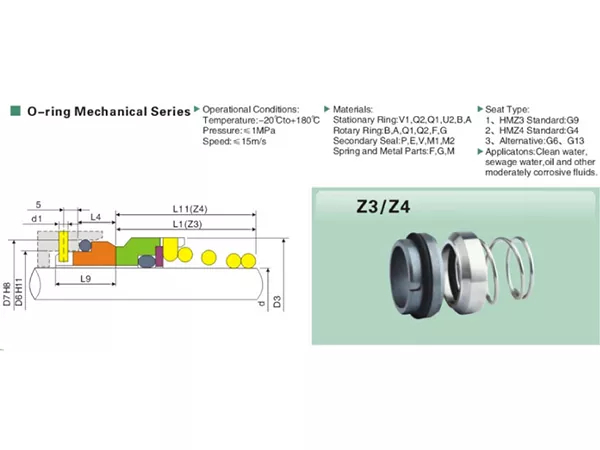

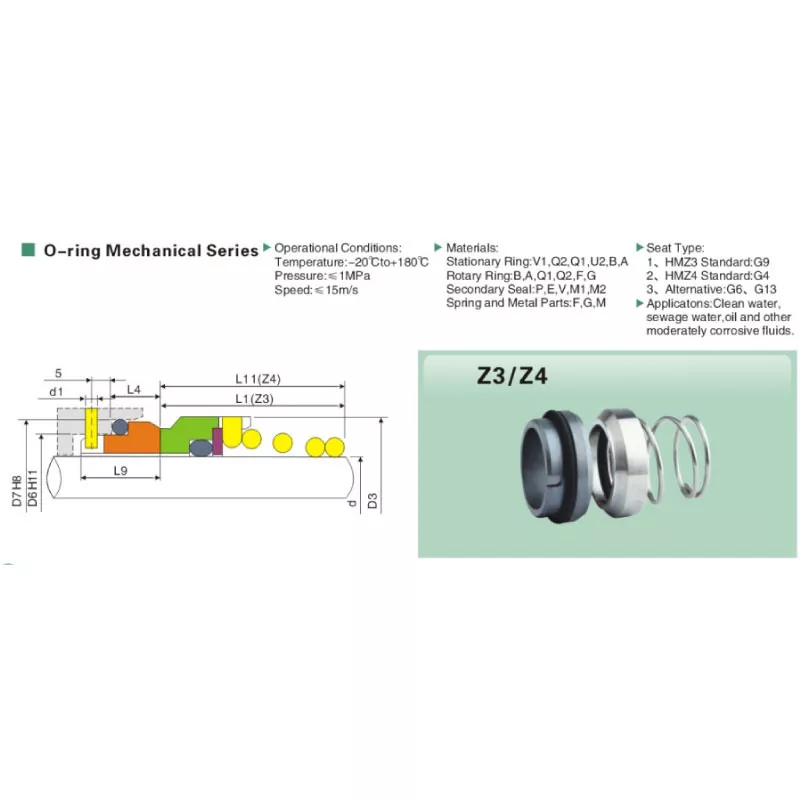

مخطط الأبعاد
جميع الأبعاد بالملليمتر. القيم الموضحة أدناه هي ظرف رأس الختم Z4 مع المقعد القياسي G4. يتم قياس قطر العمود d عند تجويف الختم.
| نموذج | d | د3 | د6 | د7 | L | L4 |
| Z4-10 | 10 | 19 | 17 | 21 | 15.5 | 10.0 |
| Z4-12 | 12 | 21 | 19 | 23 | 16.0 | 10.0 |
| Z4-14 | 14 | 23 | 21 | 25 | 16.5 | 10.0 |
| Z4-16 | 16 | 26 | 23 | 27 | 18.0 | 10.0 |
| Z4-18 | 18 | 29 | 27 | 33 | 19.5 | 11.5 |
| Z4-20 | 20 | 31 | 29 | 35 | 22.0 | 11.5 |
| Z4-22 | 22 | 33 | 31 | 37 | 21.5 | 11.5 |
| Z4-24 | 24 | 35 | 33 | 39 | 23.5 | 11.5 |
| Z4-25 | 25 | 36 | 34 | 40 | 26.5 | 11.5 |
| Z4-28 | 28 | 40 | 37 | 43 | 26.5 | 11.5 |
| Z4-30 | 30 | 43 | 39 | 45 | 26.5 | 11.5 |
| Z4-32 | 32 | 46 | 42 | 48 | 28.5 | 11.5 |
| Z4-33 | 33 | 47 | 42 | 48 | 28.5 | 11.5 |
| Z4-35 | 35 | 49 | 44 | 50 | 28.5 | 11.5 |
| Z4-38 | 38 | 53 | 49 | 56 | 33.5 | 14.0 |
| Z4-40 | 40 | 56 | 51 | 58 | 36.0 | 14.0 |
| Z4-43 | 43 | 59 | 54 | 61 | 38.5 | 14.0 |
| Z4-45 | 45 | 61 | 56 | 63 | 39.5 | 14.0 |
| Z4-48 | 48 | 64 | 59 | 66 | 46.0 | 14.0 |
| Z4-50 | 50 | 66 | 62 | 70 | 45.0 | 15.0 |
| Z4-53 | 53 | 69 | 65 | 73 | 47.0 | 15.0 |
| Z4-55 | 55 | 71 | 67 | 75 | 49.0 | 15.0 |
| Z4-58 | 58 | 76 | 70 | 78 | 55.0 | 15.0 |
| Z4-60 | 60 | 78 | 72 | 80 | 55.0 | 15.0 |
| Z4-63 | 63 | 83 | 75 | 83 | 55.0 | 15.0 |
| Z4-65 | 65 | 84 | 77 | 85 | 55.0 | 15.0 |
| Z4-68 | 68 | 88 | 81 | 90 | 55.0 | 18.0 |
| Z4-70 | 70 | 90 | 83 | 92 | 57.0 | 18.0 |
| Z4-75 | 75 | 98 | 88 | 97 | 62.0 | 18.0 |
| Z4-80 | 80 | 100 | 95 | 105 | 61.8 | 18.2 |
مواد الوجه والوسائط
يتم شحن Z4 في نفس أزواج الوجه الخمسة مثل بقية أفراد العائلة: السيراميك/الكربون للمياه النظيفة، وكربيد السيليكون/الكربون لمياه الصرف الصحي والمواد الكاشطة الخفيفة، وSiC/SiC للزيت الساخن، وكربيد التنغستن/الكربون للمواد الكيميائية الخفيفة، وTC/TC للخدمة الشاقة. المطاط الصناعي هو NBR، EPDM أو FKM، مطابق للوسائط التي يتم ضخها حسب الطلب. لا يحد المقعد العميق G4 من اختيار المواد - أي مجموعة في الكتالوج متوفرة في مظروف Z4.
التطبيقات
- تحتاج مضخات الطرد المركزي الأوروبية القديمة والقديمة إلى استبدال المقعد العميق
- مضخات إمدادات المياه والمعالجة وتدوير التدفئة والتهوية وتكييف الهواء
- مضخات الصرف الصحي والصرف الصحي ومحطات الرفع
- مضخات المواد الكيميائية الخفيفة ومضخات الجرعات (الأحماض الضعيفة والقلويات والمذيبات)
- منصات مضخات OEM مبنية حول تجويف مقعد G4
تصنيع
تم وضع الوجوه على مستوى ≥0.0009 مم وتم التحقق منها بصريًا. تم تصنيع مقعد G4 آليًا ووضعه على كل من الوجه الجاري والوجه الخلفي الثابت بحيث يجلس بشكل مربع في التجويف العميق دون اهتزاز. يتم فحص أبعاد كل ختم ميكانيكي زنبركي فردي Z4 قبل التعبئة؛ شهادة المطابقة وشهادة المواد يتم شحنها مع الطلب عند الطلب.
اقتباس
أرسل نموذج المضخة أو عمق تجويف الختم للحصول على عرض أسعار في نفس اليوم. يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM 15-25 يوما. قم بشراء الختم الميكانيكي الزنبركي الفردي Z4 مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.
