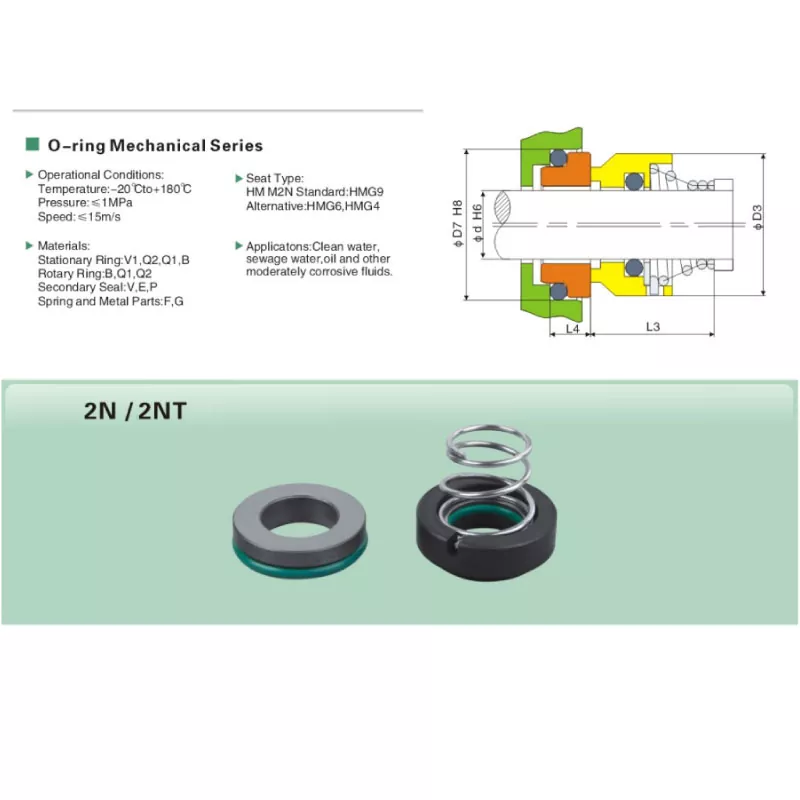

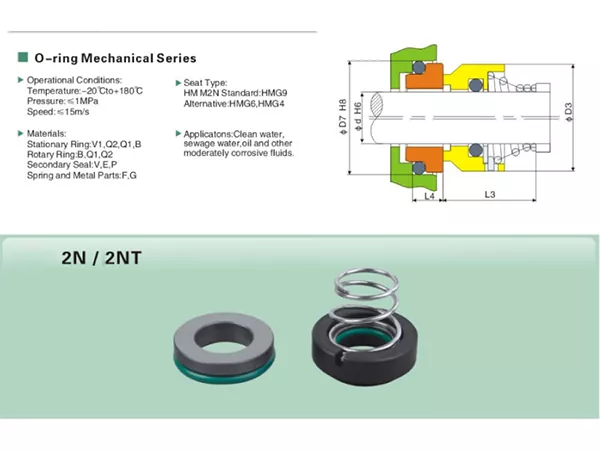

2NT ختم ميكانيكي زنبركي واحد

تم تصميم الختم الميكانيكي الزنبركي الفردي 2NT للتطبيقات التي يكون فيها الختم أحادي الطرف المدمج ومطابقة الاستبدال المباشرة أمرًا مهمًا. نطاق حجم العمود 10-28 مم يجعله مناسبًا لأعمدة المضخة الصغيرة والمعدات حيث تكون مساحة التثبيت محدودة.

بالنسبة لأعمال الشراء والصيانة، فإن نقاط الاختيار الرئيسية هي قطر العمود ونوع المقعد ومواد الختم واختيار المطاط الصناعي وظروف التشغيل الفعلية. يمكن لشركة Qixing مراجعة هذه التفاصيل مع عينة الختم الموجودة أو الرسم أو معلومات الأبعاد قبل الإنتاج.

الميزات الرئيسية

• ختم ميكانيكي أحادي الطرف مع ختم ثانوي على شكل حلقة O.
• يتراوح حجم العمود من 10 مم إلى 28 مم.
• درجة حرارة التشغيل من -20 درجة مئوية إلى +180 درجة مئوية، اعتمادًا على المطاط الصناعي المحدد.
• الحد الأقصى لضغط التشغيل يصل إلى 1 ميجا باسكال.
• أقصى سرعة انزلاق تصل إلى 15 م/ث.
• المقعد الثابت القياسي G9 مع بدائل G6 وG4.
• تشمل خيارات وجه الختم كربيد السيليكون وكربيد التنغستن.
• تشمل خيارات المطاط الصناعي NBR وEPDM وFKM/Viton.
• خيارات الربيع والأجزاء المعدنية في SS304 أو SS316.
• مناسبة للمياه والصرف الصحي والزيت وغيرها من خدمات السوائل المسببة للتآكل بشكل معتدل.

المواصفات الفنية

خيارات المواد والمقعد

يمكن تكوين 2NT بمواد مختلفة للوجه والمقعد والمطاط والأجزاء المعدنية. يجب أن يعتمد اختيار المواد على السائل الفعلي ودرجة الحرارة وظروف التشغيل بدلاً من رقم الطراز وحده.

• وجوه الختم: كربيد السيليكون (SiC) أو كربيد التنغستن (TC).
• مواد المقاعد الثابتة: الكربون، كربيد السيليكون أو كربيد التنغستن.
• اللدائن: NBR أو EPDM أو FKM/Viton.
• الزنبرك والأجزاء المعدنية: SS304 أو SS316.
• المقعد الثابت القياسي: G9.
• المقاعد الثابتة البديلة: G6 وG4.

بالنسبة لتطبيقات الماء الساخن أو الزيت أو المواد الكيميائية أو السوائل المختلطة، قم بتوفير تركيبة السائل الحقيقية ودرجة حرارة التشغيل حتى يمكن مراجعة تركيبة المطاط الصناعي ووجه الختم قبل الإنتاج.

التطبيقات

يمكن استخدام الختم الميكانيكي الزنبركي الفردي 2NT في تطبيقات المضخات التي تتعامل مع المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. نطاق حجمه الصغير 10-28 مم يجعله مفيدًا بشكل خاص لأعمدة المضخات الأصغر ومشاريع الاستبدال حيث تكون مساحة التثبيت المتاحة محدودة.

• مضخات تداول ونقل المياه.
• مضخات المياه الصناعية العامة.
• معدات ضخ مياه الصرف الصحي ومياه الصرف الصحي.
• تطبيقات مضخة معالجة الزيت ضمن نطاق التشغيل المحدد.
• تتعامل أنظمة المضخات مع السوائل متوسطة التآكل بعد التأكد من توافق المواد.

كيفية اختيار ختم 2NT الصحيح

يبدأ اختيار 2NT الموثوق به بالمعدات بدلاً من اسم الطراز وحده. قبل الطلب، قم بتأكيد المعلومات التالية:

• قطر العمود وحجم الختم الموجود.
• نوع المقعد الثابت المطلوب: G9 أو G6 أو G4.
• وسط العمل والتركيب الكيميائي.
• درجة حرارة التشغيل العادية والحد الأقصى.
• ضغط التشغيل.
• رمح أو سرعة الانزلاق.
• مواد الختم والمواد المطاطية المفضلة، إذا كانت محددة بالفعل.
• صور أو عينة أو رسم للختم الموجود لمشاريع الاستبدال.

مطابقة الاستبدال

لاستبدال الصيانة، لا تعتمد فقط على اسم طراز 2NT. يمكن أن تستخدم الأختام الميكانيكية المماثلة أنماطًا مختلفة للمقاعد أو مواد الوجه أو أبعاد التثبيت. توصي شركة Qixing بمقارنة الختم القديم والمقعد الثابت قبل الإنتاج.

إذا كانت علامة النموذج الحالي غير مكتملة، فأرسل صورًا واضحة للمجموعة الدوارة والمقعد الثابت مع قطر العمود وظروف التشغيل. وهذا يمنح المصنع المزيد من المعلومات لمطابقة الاستبدال ويقلل من خطر اختيار ختم مشابه بصريًا ولكنه غير متوافق.

لماذا تختار Qixing

تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co., Ltd، بتصنيع وتوريد السدادات الميكانيكية للعملاء الصناعيين. بالنسبة لمتطلبات 2NT، يمكن لمصنعنا مراجعة التكوينات القياسية بالإضافة إلى مشاريع تصنيع المعدات الأصلية والاستبدال بناءً على الحجم ومتطلبات المواد والعينات والرسومات وظروف التشغيل.

بالنسبة للمشترين الذين ليسوا متأكدين من المقعد أو مجموعة المواد المطلوبة، يمكن لشركة Qixing استخدام معلومات التطبيق المقدمة مع الاستفسار لدعم مراجعة التكوين قبل عرض الأسعار والإنتاج.

الأسئلة المتداولة

ما هي أحجام العمود المتوفرة للختم الميكانيكي ذو الزنبرك المفرد 2NT؟

سلسلة 2NT متاحة لأحجام الأعمدة من 10 مم إلى 28 مم.

ما هو نطاق درجة حرارة التشغيل لختم 2NT؟

نطاق درجة حرارة التشغيل هو -20 درجة مئوية إلى +180 درجة مئوية. تعتمد درجة الحرارة القابلة للاستخدام أيضًا على المطاط الصناعي المحدد والسائل الفعلي.

ما هو الحد الأقصى للضغط ل2NT؟

الحد الأقصى لضغط التشغيل هو 1 ميجا باسكال.

ما هي السرعة القصوى للانزلاق؟

الحد الأقصى لسرعة الانزلاق هي 15 م / ث.

ما هو المقعد الثابت القياسي؟

G9 هو المقعد الثابت القياسي. تتوفر مقاعد G6 وG4 كخيارات مقاعد بديلة.

ما هي خيارات المطاط الصناعي المتاحة؟

تتوفر خيارات NBR وEPDM وFKM/Viton. الاختيار الصحيح يعتمد على الوسط ودرجة الحرارة.

ما هي المواد المتاحة لختم الوجه؟

يتوفر كربيد السيليكون وكربيد التنغستن كخيارات لوجه الختم، مع توفر الكربون وكربيد السيليكون وكربيد التنغستن للمقعد الثابت.

هل يمكن استخدام 2NT لمياه الصرف الصحي؟

نعم، مياه الصرف الصحي تقع ضمن نطاق التطبيق النموذجي. بالنسبة للسوائل التي تحتوي على مواد صلبة أو مواد كيميائية غير عادية، قم بتوفير ظروف التشغيل الفعلية للمراجعة.

كيف أطلب ختم 2NT بديل؟

توفير حجم العمود ونوع المقعد ووسط التشغيل ودرجة الحرارة والضغط والسرعة. الصور أو عينة من الختم الموجود مفيدة لمطابقة الاستبدال.

هل يمكن لـ Qixing دعم متطلبات 2NT المخصصة؟

نعم. يمكن لشركة Qixing مراجعة متطلبات OEM والاستبدال بناءً على العينات والرسومات والأبعاد وبيانات التشغيل.

معلومات الاستفسار

للحصول على عرض الأسعار وتأكيد النموذج، يرجى تقديم حجم العمود ووسط العمل ودرجة الحرارة والضغط والسرعة والمواد المفضلة وأي صور أو رسومات متاحة للختم الموجود.
