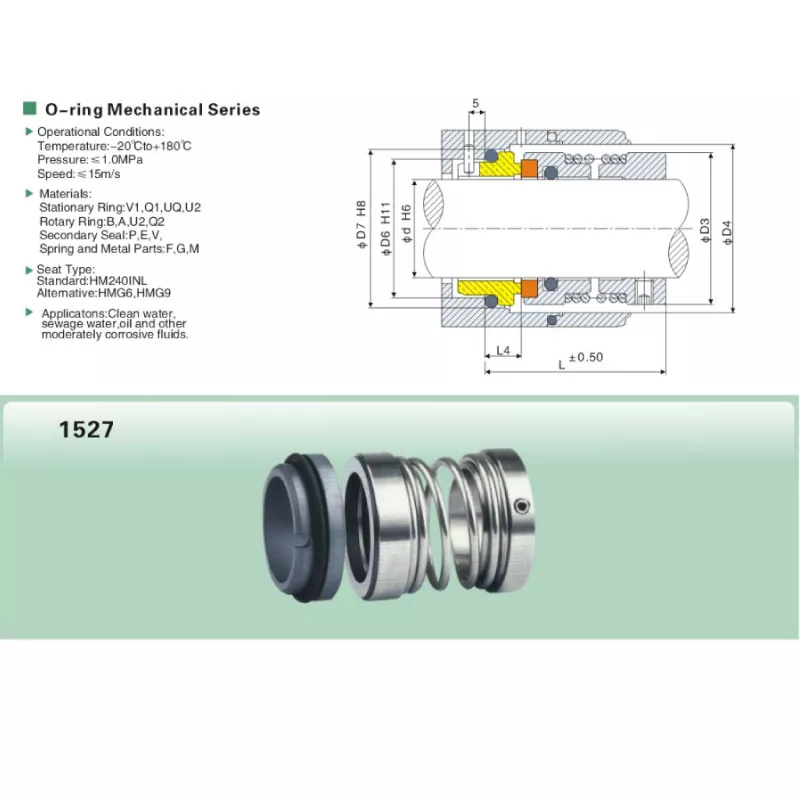

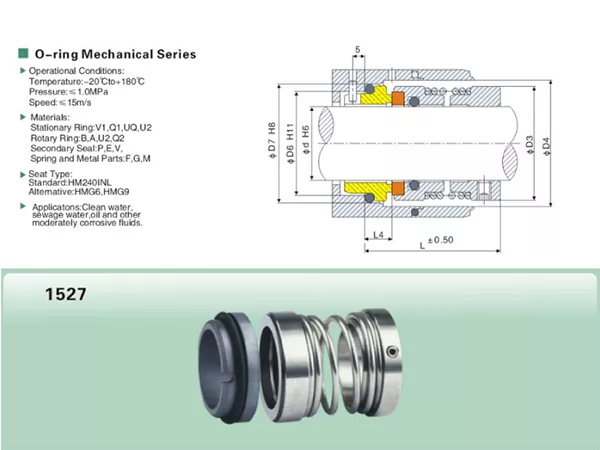

1527 ختم ميكانيكي زنبركي واحد
هل تريد شراء خصم وجودة 1527 ختم ميكانيكي زنبركي واحد؟ عملاؤنا الأعزاء في جميع أنحاء العالم، نرحب بكم لشراء ذلك من مصنعنا في الصين. وهو عبارة عن سدادة ميكانيكية على شكل حرف O متاحة لأحجام الأعمدة من 18 مم إلى 100 مم. يدعم هيكلها أحادي الزنبرك مطابقة الأبعاد المباشرة لمشاريع تصنيع المعدات الأصلية والاستبدال، مع نطاق تشغيل يتراوح من -20 درجة مئوية إلى +180 درجة مئوية، وضغط يصل إلى 1 ميجاباسكال وسرعة انزلاق تصل إلى 15 م/ث.
يستخدم الختم الميكانيكي الزنبركي الفردي 1527 ترتيبًا مدمجًا لختم الحلقة O مع زنبرك ملفوف واحد. التصميم مناسب للمشترين الذين يحتاجون إلى ختم مكون محدد بوضوح مع نطاق حجم متري واسع ومجموعة كاملة من أبعاد التثبيت.
بالنسبة لأعمال الاستبدال، يمكن أن يؤدي الاختيار حسب قطر العمود فقط إلى عدم التطابق. يوفر جدول المقاسات 1527 d وD3 وD2 وD1 وd1 وL1 وL2 وL3، مما يسمح بفحص أبعاد المجموعة الدوارة والمقعد الثابت مقابل الختم الموجود أو رسم المعدات قبل الإنتاج.
الميزات الرئيسية
- تصميم زنبركي ملفوف واحد مع إغلاق ثانوي بحلقة O.
- يتراوح قطر العمود المتوفر من 18 مم إلى 100 مم.
- تتراوح درجة حرارة التشغيل من -20 درجة مئوية إلى +180 درجة مئوية.
- الحد الأقصى لضغط التشغيل: 1MPa.
- أقصى سرعة انزلاق: 15 م/ث.
- خيارات متعددة لرمز المواد لمتطلبات التشغيل المختلفة.
- بيانات الأبعاد التفصيلية للاستبدال ومطابقة OEM.
- يدعم Qixing المطابقة بناءً على حجم العمود والأبعاد والعينات والرسومات.
المواصفات الفنية
| غرض | مواصفة |
| منتج | 1527 ختم ميكانيكي زنبركي واحد |
| نوع الختم | يا الدائري الختم الميكانيكي |
| تصميم الربيع | ربيع واحد |
| حجم رمح | 18-100 ملم |
| درجة حرارة | -20 درجة مئوية إلى +180 درجة مئوية |
| ضغط | ≥ 1 ميجا باسكال |
| سرعة الانزلاق | ≥ 15 م/ث |
| رموز المواد المتاحة | Q2 / U2 / B / V1 / P / E / V / F / G |
اختيار المواد
تتوفر سلسلة 1527 مع العديد من خيارات رموز المواد. ونظرًا لأن التركيبة الصحيحة تعتمد على وسط العمل الفعلي ودرجة الحرارة وظروف التشغيل، فيجب تأكيد اختيار المواد جنبًا إلى جنب مع بيانات التطبيق بدلاً من رقم الطراز وحده.
أكواد المواد المتوفرة: Q2 / U2 / B / V1 / P / E / V / F / G.
كيفية اختيار الحجم الصحيح 1527
- تأكيد قطر رمح د.
- تحقق من D3 وD2 وD1 مقابل مساحة التثبيت الشعاعي المتاحة.
- تحقق من d1 عند مطابقة المقعد والهيكل المحيط به.
- قارن L1 وL2 وL3 مع الختم الموجود أو رسم المعدات.
- توفير درجة حرارة التشغيل والضغط والسرعة.
- لطلبات الاستبدال، أرسل صورًا واضحة أو عينة قديمة مع الأبعاد.
مطابقة الاستبدال
يتم اختيار الموديل 1527 بشكل شائع في مشاريع الصيانة والاستبدال حيث يجب أن يكون الختم القديم مطابقًا لكل من الطراز والأبعاد. لذلك يجب أن تؤكد المطابقة الموثوقة حجم العمود وأبعاد المقعد الثابت وطول التثبيت المحوري قبل إتمام الطلب.
| يفحص | المعلومات التي يجب تقديمها | غاية |
| حجم رمح | d | يحدد الحجم الأساسي 1527. |
| الأبعاد الشعاعية | د3 / د2 / د1 | التحقق من ملاءمة التثبيت الشعاعي. |
| مرجع المقعد | د1 | يدعم مطابقة المقعد الثابت. |
| الأبعاد المحورية | إل 1 / إل 2 / إل 3 | التحقق من طول التثبيت. |
| بيانات التشغيل | درجة الحرارة / الضغط / السرعة | يؤكد نطاق العمل. |
| الختم الموجود | صور / عينة / رسم | يدعم التحقق من الاستبدال. |
اعتبارات التطبيق
بالنسبة لكل مشروع، يجب التأكد من ظروف التشغيل المتوسطة والفعلية قبل الانتهاء من تجميع المواد. يعد هذا مهمًا بشكل خاص عند استخدام مانع التسرب بالقرب من درجة الحرارة العليا أو الضغط أو حدود السرعة، أو عندما يؤثر سائل العملية على وجوه الختم أو عناصر الختم الثانوية.
لماذا تختار Qixing
تقوم شركة Qixing، العلامة التجارية للأختام الميكانيكية لشركة Ningbo Yade Fluid Connector Co., Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لسلسلة 1527، يمكن لمصنعنا مراجعة متطلبات الحجم القياسي بالإضافة إلى استفسارات الاستبدال بناءً على الأبعاد والعينات القديمة ورسومات المعدات.
إذا كانت علامة النموذج الأصلية غير مكتملة، فأرسل قطر العمود وأبعاد D/L المتاحة. وهذا يعطي Qixing أساسًا أكثر وضوحًا لمطابقة المنتج قبل الإنتاج.
الأسئلة المتداولة
ما هو نطاق الحجم المتوفر للختم الميكانيكي الزنبركي الفردي 1527؟
نطاق حجم العمود المدرج هو 18 مم إلى 100 مم.
ما هو نطاق درجة حرارة التشغيل؟
يعمل الموديل 1527 من -20 درجة مئوية إلى +180 درجة مئوية.
ما هو الحد الأقصى لضغط التشغيل؟
الحد الأقصى لضغط التشغيل هو 1 ميجا باسكال.
ما هي السرعة القصوى للانزلاق؟
الحد الأقصى لسرعة الانزلاق هي 15 م / ث.
ما هي الأبعاد التي يجب التحقق منها من أجل الاستبدال؟
تحقق من d وD3 وD2 وD1 وd1 وL1 وL2 وL3 مقابل الختم الموجود أو رسم المعدات.
هل يمكنني اختيار الختم فقط من خلال قطر العمود؟
قطر العمود هو نقطة البداية، ولكن يجب أيضًا تأكيد الأبعاد الشعاعية والمحورية المتبقية.
ما هي خيارات المواد المتاحة؟
يتم تحديد اختيارات المواد المتاحة من خلال الرموز Q2 وU2 وB وV1 وP وE وV وF وG.
هل يمكن لـ Qixing دعم مطابقة الاستبدال من الختم القديم؟
نعم. يمكن مراجعة الصور والعينات ورسومات الأبعاد مع بيانات التشغيل.
ما هي المعلومات التي يجب أن أقدمها للحصول على الاقتباس؟
قم بتوفير حجم العمود والأبعاد الرئيسية ودرجة حرارة التشغيل والضغط والسرعة وأي عينة متاحة أو معلومات رسم.
هل يمكن تخصيص 1527؟
يمكن لشركة Qixing مراجعة متطلبات التخصيص أو الاستبدال بناءً على الأبعاد المطلوبة وظروف التشغيل.
1527 جدول الأبعاد
الأبعاد بالملليمتر. تأكد من الأبعاد الحرجة مقابل التثبيت الحالي قبل الإنتاج.
| d | د3 | د2 | د1 | د1 | L1 | L2 | L3 |
| 18 | 32 | 27 | 33 | 3 | 35.0 | 10.0 | 17.0 |
| 20 | 34 | 29 | 35 | 3 | 35.0 | 10.0 | 17.0 |
| 22 | 36 | 31 | 37 | 3 | 35.0 | 10.0 | 17.0 |
| 24 | 38 | 33 | 39 | 3 | 40.0 | 10.0 | 17.0 |
| 25 | 39 | 34 | 40 | 3 | 40.0 | 10.0 | 17.0 |
| 28 | 42 | 37 | 43 | 3 | 40.0 | 10.0 | 17.0 |
| 30 | 44 | 39 | 45 | 3 | 40.0 | 10.0 | 17.0 |
| 32 | 46 | 42 | 48 | 3 | 45.0 | 10.0 | 17.0 |
| 33 | 47 | 42 | 48 | 3 | 45.0 | 10.0 | 17.0 |
| 35 | 49 | 44 | 50 | 3 | 45.0 | 10.0 | 17.0 |
| 38 | 54 | 49 | 56 | 4 | 44.0 | 11.0 | 18.0 |
| 40 | 56 | 51 | 58 | 4 | 44.0 | 11.0 | 18.0 |
| 43 | 59 | 54 | 61 | 4 | 49.0 | 11.0 | 18.0 |
| 45 | 61 | 56 | 63 | 4 | 49.0 | 11.0 | 18.0 |
| 48 | 64 | 59 | 66 | 4 | 49.0 | 11.0 | 18.0 |
| 50 | 66 | 62 | 68 | 4 | 47.0 | 13.0 | 20.0 |
| 53 | 69 | 65 | 70 | 4 | 57.0 | 13.0 | 20.0 |
| 55 | 71 | 67 | 75 | 4 | 57.0 | 13.0 | 20.0 |
| 58 | 78 | 70 | 78 | 4 | 57.0 | 13.0 | 20.0 |
| 60 | 80 | 72 | 80 | 4 | 57.0 | 13.0 | 20.0 |
| 63 | 83 | 75 | 83 | 4 | 57.0 | 13.0 | 20.0 |
| 65 | 85 | 77 | 85 | 4 | 67.0 | 13.0 | 20.0 |
| 68 | 88 | 81 | 90 | 4 | 64.7 | 15.3 | 22.0 |
| 70 | 90 | 83 | 92 | 4 | 64.7 | 15.3 | 22.0 |
| 75 | 99 | 88 | 97 | 4 | 64.7 | 15.3 | 22.0 |
| 80 | 104 | 95 | 105 | 4 | 74.3 | 15.7 | 22.5 |
| 85 | 109 | 100 | 110 | 4 | 74.3 | 15.7 | 22.5 |
| 90 | 114 | 105 | 115 | 4 | 74.3 | 15.7 | 22.5 |
| 95 | 119 | 110 | 120 | 4 | 74.3 | 15.7 | 22.5 |
| 100 | 124 | 115 | 125 | 4 | 74.3 | 15.7 | 22.5 |
