Z2 ختم ميكانيكي زنبركي واحد

هل تحتاج إلى ختم ميكانيكي زنبركي واحد بدرجة حرارة واسعة؟ يتعامل الختم الميكانيكي ذو الزنبرك الواحد Qixing Z2 من -40 درجة مئوية إلى +200 درجة مئوية و15 م/ث بأحجام عمود من 10 مم إلى 100 مم. باعتبارها مصنعًا للختم الميكانيكي في الصين، فإن شركة Qixing تزود صانعي وموزعي المضخات OEM بأختام Z2 بالجملة بأسعار تنافسية. طلب الاقتباس اليوم.

إرسال استفسار

وصف المنتج

إن الختم الميكانيكي ذو الزنبرك الواحد Qixing Z2 عبارة عن تصميم على شكل حلقة O مصمم للمياه والصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل عبر نطاق تشغيل أوسع من الأختام المطاطية. إنه يتبع المظروف القياسي من النوع 2/502 المستخدم في مضخات الطرد المركزي والمضخات المعززة ومضخات نقل المواد الكيميائية.

على عكس الأختام المطاطية، يستخدم الختم الميكانيكي Z2 حلقات دائرية من المطاط الصناعي (NBR أو EPDM أو FKM) كختم ثانوي، مما يوفر أداءً مستقرًا من -40 درجة مئوية إلى +200 درجة مئوية، حتى 1.0 ميجا باسكال وسرعات عمود تبلغ 15 م/ث. تقوم شركة Qixing بتصنيع نطاق حجم Z2 الكامل من 10 مم إلى 100 مم داخليًا، وتزويد مجمعي مضخات OEM وموزعي MRO ومشتري الجملة في جميع أنحاء العالم. اتصل بفريقنا لشراء الأختام الميكانيكية Qixing Z2 بأسعار المصنع.

معلمة المنتج (المواصفات)

ظروف التشغيل والمواد

المعلمة	قيمة	المعلمة	قيمة
قطر العمود (د)	10 - 100 ملم	حلقة ثابتة	كربيد السيليكون / TC / الكربون
درجة حرارة	-40 درجة مئوية ~ +200 درجة مئوية	حلقة دوارة	كربيد السيليكون / الكربون / TC
ضغط	≥ 1.0 ميجا باسكال	الختم الثانوي (حلقة O)	نبر/EPDM/FKM
سرعة رمح	≥ 15 م/ث	الربيع والأجزاء المعدنية	SS304 / SS316
تناوب	ثنائي الاتجاه	النماذج المكافئة	ظرف قياسي من النوع 2/502

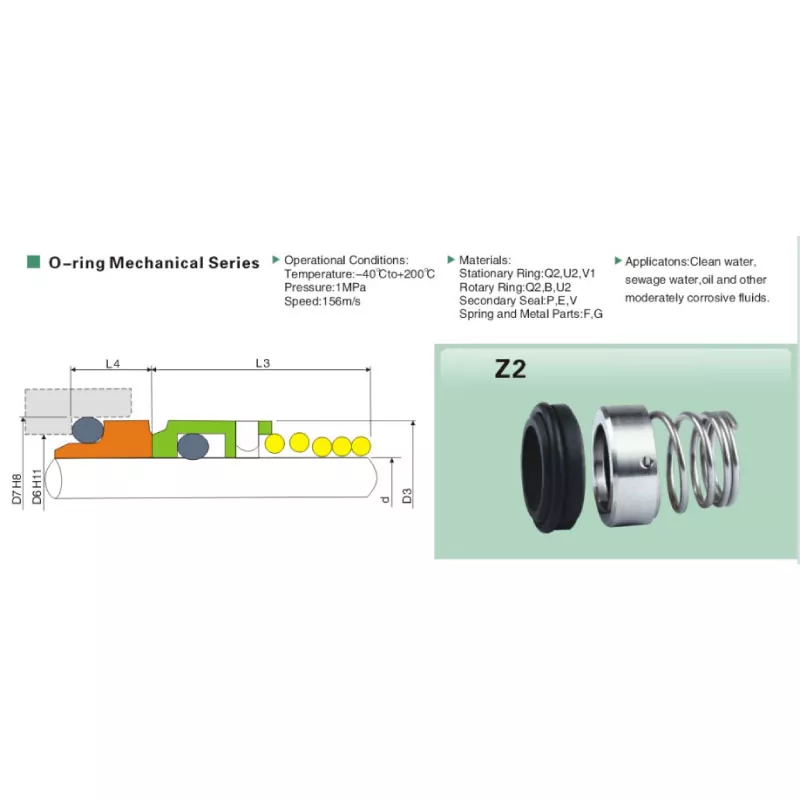

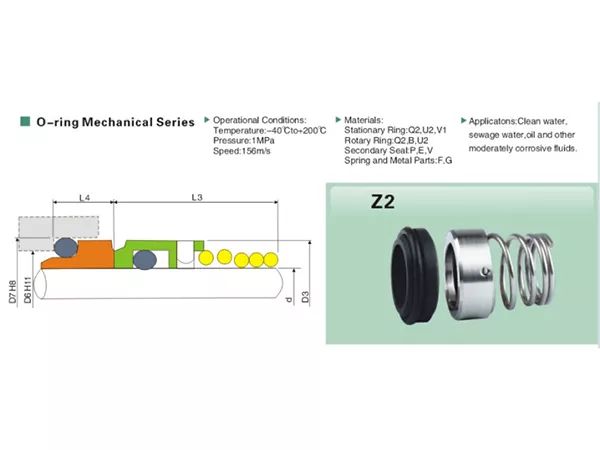

مخطط الأبعاد (جميع الأحجام بالملم)

نموذج	d	د7	د6	د3	L3	L4
Z2-10	10	18.10	14	19.00	15.00	5.50
Z2-11	11	20.60	16.5	21.00	18.00	5.50
Z2-12	12	20.60	16.5	21.00	18.00	5.50
Z2-13	13	23.10	19	23.00	22.00	6.00
Z2-14	14	23.10	19	23.00	22.00	6.00
Z2-15	15	26.90	21	24.00	22.00	7.00
Z2-16	16	26.90	21	26.00	23.00	7.00
Z2-18	18	30.90	25	29.00	24.00	7.00
Z2-19	19	30.90	25	31.00	25.00	8.00
Z2-20	20	30.90	25	31.00	25.00	8.00
Z2-21	21	35.40	30	33.00	25.00	8.00
Z2-22	22	35.40	30	33.00	25.00	8.00
Z2-23	23	35.40	30	35.00	27.00	8.00
Z2-24	24	35.40	30	35.00	27.00	8.00
Z2-25	25	38.20	33	36.00	27.00	8.00
Z2-26	26	38.20	33	36.00	27.00	8.50
Z2-28	28	43.30	38	40.00	29.00	9.00
Z2-30	30	43.30	38	43.00	30.00	9.00
Z2-32	32	43.30	38	46.00	30.00	9.00
Z2-33	33	53.50	45	46.00	39.00	11.50
Z2-34	34	53.50	45	49.00	39.00	11.50
Z2-35	35	53.50	45	49.00	39.00	11.50
Z2-36	36	53.50	45	49.00	39.00	11.50
Z2-37	37	53.50	45	49.00	39.00	11.50
Z2-38	38	60.50	52	53.00	39.00	11.50
Z2-40	40	60.50	52	56.00	39.00	11.50
Z2-42	42	60.50	52	59.00	39.00	11.50
Z2-43	43	60.50	52	59.00	39.00	11.50
Z2-44	44	65.50	57	61.00	41.00	11.50
Z2-45	45	65.50	57	61.00	41.00	11.50
Z2-48	48	65.50	57	64.00	41.00	11.50
Z2-50	50	72.50	64	66.00	45.00	11.50
Z2-55	55	72.50	64	71.00	47.00	11.50
Z2-60	60	79.30	72	78.00	49.00	11.50
Z2-65	65	84.50	77	84.00	51.00	11.50
Z2-70	70	89.50	82	89.00	51.00	11.50
Z2-75	75	94.50	87	98.00	57.00	11.50
Z2-80	80	99.50	92	100.00	59.00	11.50
Z2-85	85	105.50	98	107.00	59.00	13.50
Z2-90	90	111.50	105	111.00	62.00	13.50
Z2-95	95	116.50	110	119.00	62.00	13.50
Z2-100	100	119.50	114	123.80	75.00	13.50

ميزة المنتج والتطبيق

الميزات الرئيسية

غلاف تشغيل واسع — يعمل الختم الميكانيكي Z2 من -40 درجة مئوية إلى +200 درجة مئوية وما يصل إلى 15 م/ث، وهو نطاق أوسع من السدادات المطاطية القياسية.
الختم الثانوي على شكل حلقة دائرية - أسهل في الفحص والاستبدال؛ تجعل حلقات FKM O الختم الميكانيكي ذو الزنبرك الفردي Z2 مناسبًا للوسائط متوسطة التآكل.
التثبيت المدمج — الطول المحوري القصير (L3 من 15 إلى 75 مم) يسمح لـ Z2 بتركيب تجاويف محكمة الغلق للمضخة حيث لا يمكن إغلاق موانع التسرب.
الاستبدال المنسدل - تتبع أبعاد غلاف Qixing Z2 معيار النوع 2 / 502، وبالتالي فإن الختم يتبادل مع تجاويف الختم الزنبركي المفرد ذات الحلقة O المستخدمة على نطاق واسع دون تعديل المضخة.

التطبيقات النموذجية

مياه الطرد المركزي ومضخات التعزيز في التدفئة والتهوية وتكييف الهواء وخدمات البناء
مضخات الصرف الصحي والطين والصرف الصناعي
تتعامل مضخات نقل المواد الكيميائية والصيدلانية مع السوائل المسببة للتآكل بشكل معتدل
مضخات تدوير الزيت الساخن والسوائل الحرارية (مع حلقات FKM O)
مضخات مناسبة للطعام ونظيفة في المكان (CIP) مزودة بحلقات دائرية من EPDM
تصنيع مضخة OEM - توريد الختم الميكانيكي Z2 بالجملة للبنيات ذات العلامات التجارية الخاصة

تفاصيل الإنتاج

يحدد تغليف وجه الختم موثوقية Z2. يقوم Qixing بلف كل وجه إلى ≥ 0.0009 مم من التسطيح (≥ 3 نطاقات ضوئية من الهيليوم)، وتم التحقق من ذلك باستخدام جهاز اختبار الضوء أحادي اللون. إن التحكم المحكم في التسطيح هو ما يمنح الختم الميكانيكي Qixing Z2 عمر خدمة خالي من التسرب في ظل درجات الحرارة العالية.

كل حلقة دائرية مصبوبة من مركبات معالجة بالبيروكسيد - NBR للمياه والهيدروكربونات الخفيفة، EPDM للمياه الساخنة والمواد الكيميائية الضعيفة، FKM لدرجات الحرارة المرتفعة والسوائل العدوانية. وجوه الكربون مشربة بالراتنج، وSiC عبارة عن SSiC متكلس بدون ضغط، ويستخدم كربيد التنجستن YG6/YG8 المرتبط بالكوبالت.

تم تحديد أبعاد كل ختم ميكانيكي Z2 وفحص استواءه واختبار حمل الزنبرك وفحصه بصريًا قبل التعبئة. يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM في 15-25 يوما. اتصل بـ Qixing للحصول على عرض أسعار للختم الميكانيكي Z2 في نفس اليوم وخصم كبير على طلبات الجملة.
