W02 ختم ميكانيكي زنبركي واحد
تعتبر Qixing شركة رائدة في تصنيع وتوريد الختم الميكانيكي ذو الزنبرك المفرد W02 في الصين. وهي متاحة لأحجام الأعمدة من 16 إلى 75 مم وتعمل من -40 درجة مئوية إلى +200 درجة مئوية، عند ضغط يصل إلى 0.8 ميجاباسكال وسرعة انزلاق تصل إلى 18 م/ث. يدعم W02 العديد من مجموعات الوجه والمطاط الصناعي للمياه والصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل.
W02 عبارة عن ختم زنبركي مموج مدمج مصمم للتطبيقات التي يحتاج فيها المشتري إلى هندسة بديلة معترف بها بالإضافة إلى مجموعة واسعة من المواد. نطاق التشغيل الخاص به مناسب للعديد من واجبات المضخات الصناعية، بينما توفر سلسلة الأبعاد أساسًا عمليًا لمطابقة الختم الموجود أثناء الصيانة.
يجب اختيار W02 حسب حجم العمود والأبعاد الشعاعية وأطوال العمل المحورية بدلاً من اسم الإسناد الترافقي وحده. وهذا مهم بشكل خاص لأنه يتم تسويق موانع التسرب من النوع W02 ضمن عدة عائلات مكافئة أو بديلة، ويجب فحص التثبيت النهائي مقابل المضخة الفعلية.
الميزات الرئيسية
- الختم الميكانيكي المموج لتطبيقات المضخات الصناعية.
- نطاق حجم العمود المتوفر: 16-75 ملم.
- نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +200 درجة مئوية.
- الحد الأقصى لضغط التشغيل: 0.8 ميجا باسكال.
- أقصى سرعة انزلاق: 18 م/ث.
- تشمل خيارات الحلقات الثابتة كربيد السيليكون وكربيد التنغستن والكربون.
- تشمل خيارات الحلقة الدوارة كربيد التنغستن والفولاذ.
- تتوفر أختام ثانوية NBR وEPDM وFKM/Viton.
- مناسبة للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
- مرجعية على نطاق واسع لمشاريع الاستبدال.
المواصفات الفنية
| غرض | مواصفة |
| منتج | W02 ختم ميكانيكي زنبركي واحد |
| تصميم الربيع | ترتيب موجة الربيع |
| حجم رمح | 16-75 ملم |
| درجة حرارة | -40 درجة مئوية إلى +200 درجة مئوية |
| ضغط | ≥ 0.8 ميجا باسكال |
| سرعة الانزلاق | ≥ 18 م/ث |
| حلقة ثابتة | كربيد السيليكون / TC / الكربون |
| حلقة دوارة | ح / الصلب |
| الختم الثانوي | NBR / EPDM / FKM (فيتون) |
| الربيع والأجزاء المعدنية | خيارات الفولاذ / الفولاذ المقاوم للصدأ حسب التكوين |
| وسائل الإعلام النموذجية | المياه النظيفة / مياه الصرف الصحي / الزيت / السوائل الأخرى المسببة للتآكل بشكل معتدل |
اختيار المواد لـ W02
يجب اختيار مجموعة المواد W02 حول السائل بدلاً من نسخها من رمز النموذج الموجود دون التحقق من شروط الخدمة. للحصول على مياه نظيفة، قد تكون التركيبة القياسية كافية؛ يمكن أن تتطلب مياه الصرف الصحي والزيوت والسوائل المسببة للتآكل اختيارات مختلفة للوجه أو المطاط الصناعي.
- الحلقة الثابتة: SiC / TC / الكربون
- الحلقة الدوارة: TC/الصلب
- الختم الثانوي: NBR / EPDM / FKM (فيتون)
- الأجزاء الزنبركية والمعدنية: يتم اختيارها وفقًا للتكوين المطلوب ومقاومة التآكل
التطبيقات
يتم استخدام W02 في أنظمة المضخات التي تتعامل مع المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. بالنسبة للوسائط التي تحتوي على مواد كيميائية أو مواد صلبة أو مواد مضافة، قم بتوفير معلومات السوائل الفعلية ودرجة حرارة التشغيل حتى يمكن مراجعة مجموعة المواد قبل الإنتاج.
الاستبدال والمطابقة المرجعية
أحد استخدامات الشراء الرئيسية لـ W02 هو مطابقة الاستبدال. يرتبط النموذج عادةً بالعديد من عائلات الأختام الراسخة، لكن قابلية التبادل النهائية لا تزال تعتمد على الأبعاد والمواد وظروف التشغيل.
| عائلة المرجعية | مطابقة التوجيه |
| ايه اي اس W02 | مرجع عائلي مباشر؛ تأكيد مجموعة الأبعاد الكاملة. |
| روتين يونايتن 7K | مرجع استبدال W02 المشترك؛ التحقق من الأبعاد المحورية والعمودية. |
| الجنيه الاسترليني 280 لتر | الإسناد الترافقي بشكل متكرر؛ تأكيد الترتيب الثابت والدائري. |
| فولكان 1688 لتر | الإسناد الترافقي للسوق؛ لا يزال التحقق من الأبعاد مطلوبًا. |
كيفية اختيار W02 الصحيح
- تأكيد قطر رمح د.
- تحقق من D1 وD3 مقابل الأبعاد الدوارة والثابتة الموجودة.
- تحقق من d1 حيث يكون جزءًا من ترتيب التثبيت أو القيادة.
- قارن L1 وL2 بطول التثبيت المحوري الموجود.
- توفير المتوسطة الفعلية.
- توفير درجة حرارة التشغيل والضغط والسرعة.
- بالنسبة للمشاريع البديلة، أرسل صورًا أو عينة قديمة أو رسمًا ثلاثي الأبعاد.
قائمة مراجعة مطابقة الاستبدال
| يفحص | المعلومات التي يجب تقديمها | غاية |
| حجم رمح | d | يحدد الحجم الأساسي W02. |
| الأبعاد الشعاعية | د1/د3 | التحقق من الملاءمة الدوارة والثابتة. |
| محرك / تحديد المرجع | د1 | التحقق من هندسة التثبيت الخاصة بالنموذج. |
| تناسب محوري | إل 1 / إل 2 | التحقق من العمل وطول المقعد. |
| واسطة | السائل الفعلي | يدعم اختيار المواد. |
| بيانات التشغيل | درجة الحرارة / الضغط / السرعة | التحقق من ملاءمة الرسوم. |
لماذا تختار Qixing
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لمشاريع استبدال W02، يمكن لمصنعنا مراجعة الأبعاد ومتطلبات المواد وبيانات التشغيل معًا بدلاً من الاعتماد فقط على اسم المرجع الترافقي.
إذا كان نموذج الختم الموجود غير مؤكد، أرسل قطر العمود D1 وD3 وd1 وL1 وL2 مع صور واضحة. وهذا يساعد شركة Qixing في تحديد التكوين المطابق الأقرب قبل عرض الأسعار والإنتاج.
الأسئلة المتداولة
ما هو نطاق الحجم المتوفر للختم الميكانيكي ذو الزنبرك الفردي W02؟
يتوفر W02 لأحجام العمود من 16 مم إلى 75 مم.
ما هو نطاق درجة حرارة التشغيل W02؟
نطاق التشغيل المدرج هو -40 درجة مئوية إلى +200 درجة مئوية، ويخضع لاختيار المواد.
ما هو الحد الأقصى لضغط التشغيل؟
الحد الأقصى للضغط المدرج هو 0.8 ميجا باسكال.
ما هي السرعة القصوى للانزلاق؟
الحد الأقصى لسرعة الانزلاق المذكورة هو 18 م/ث.
ما هي السوائل التي يمكن لـ W02 التعامل معها؟
تشمل الوسائط النموذجية المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
ما هي الأبعاد التي يجب أن أتحقق منها للحصول على بديل؟
تحقق من d وD1 وD3 وd1 وL1 وL2 مقابل الختم أو الرسم الموجود.
ما هي المراجع الترافقية الشائعة لـ W02؟
تشمل المراجع الشائعة AES W02 وRoten UNITEN 7K وSterling 280L؛ لا يزال التحقق من الأبعاد مطلوبًا.
ما هي المواد الدائرية الثابتة المتوفرة؟
تتوفر خيارات كربيد السيليكون وكربيد التنغستن والكربون.
هل يمكن لـ Qixing مطابقة W02 من عينة قديمة؟
نعم. يمكن لشركة Qixing مراجعة العينة القديمة والصور الواضحة والأبعاد المقاسة مع ظروف التشغيل.
ما هي المعلومات التي يجب أن أقدمها للحصول على الاقتباس؟
قم بتوفير حجم العمود والأبعاد الرئيسية والوسط ودرجة الحرارة والضغط والسرعة وأي عينة أو رسم متاح.

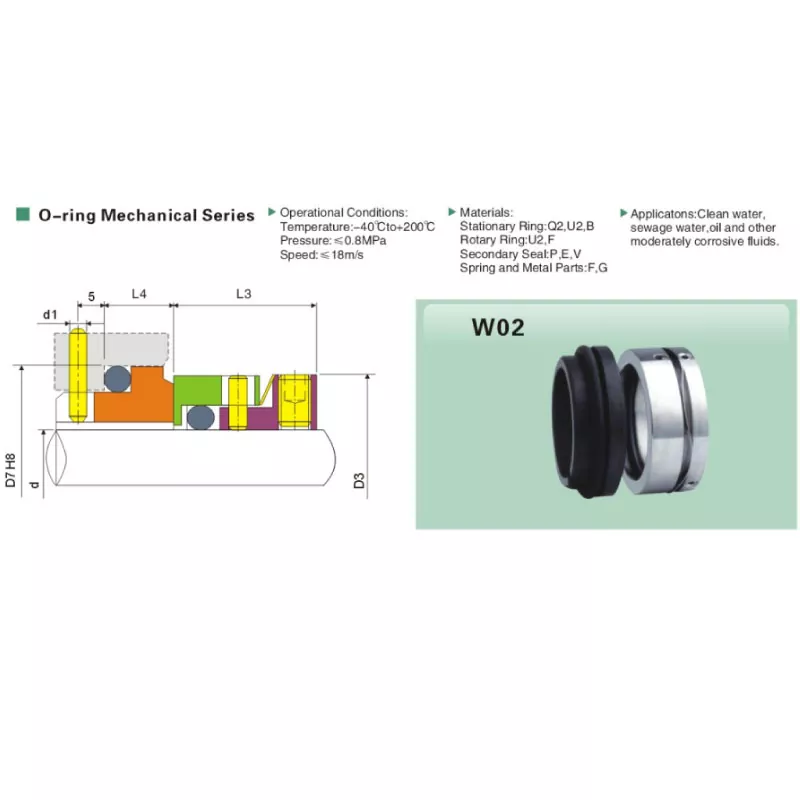

مرجع البعد W02
الأبعاد بالملليمتر. استخدم هذا الجدول لمطابقة الاستبدال الأولية وتأكيد الأبعاد المهمة مقابل الختم الموجود أو رسم المعدات قبل الإنتاج.
| رمح د | د1 | د3 | د1 | L1 | L2 |
| 16 | 27 | 27 | 4 | 19.1 | 8.6 |
| 20 | 35 | 31 | 5 | 19.1 | 10 |
| 22 | 37 | 33 | 5 | 19.1 | 10 |
| 24 | 39 | 34.1 | 5 | 19.1 | 10 |
| 25 | 40 | 35.2 | 5 | 19.1 | 10 |
| 28 | 43 | 40 | 5 | 19.1 | 10 |
| 30 | 45 | 41 | 5 | 19.1 | 10 |
| 32 | 48 | 42.4 | 5 | 19.1 | 10 |
| 33 | 48 | 44 | 5 | 19.1 | 10 |
| 35 | 50 | 45.5 | 5 | 19.1 | 10 |
| 38 | 56 | 51.8 | 5 | 21.1 | 11 |
| 40 | 58 | 53.8 | 5 | 21.1 | 11 |
| 43 | 61 | 56 | 5 | 21.1 | 11 |
| 45 | 63 | 58.2 | 5 | 21.1 | 11 |
| 48 | 66 | 61.4 | 5 | 21.1 | 11 |
| 50 | 70 | 61.9 | 5 | 21.1 | 13 |
| 55 | 75 | 72 | 5 | 21.1 | 13 |
| 60 | 80 | 76 | 5 | 25.8 | 13 |
| 63 | 83 | 79.3 | 5 | 25.8 | 13 |
| 65 | 85 | 82.3 | 5 | 25.8 | 13 |
| 70 | 92 | 88.9 | 5 | 25.8 | 15.3 |
| 75 | 97 | 96 | 5 | 25.8 | 15.3 |
