W01 ختم ميكانيكي زنبركي واحد
نحن معروفون كواحد من أكثر الشركات المصنعة والموردة للختم الميكانيكي الربيعي W01 الأكثر تنافسية، لدينا مصنعنا الخاص، ويمكننا أن نقدم لك ليس فقط أحدث المنتجات المصممة بأسلوب عصري ولكن أيضًا قائمة الأسعار والاقتباس. ويغطي أحجام الأعمدة من 15.8 مم إلى 75 مم ويدعم درجات الحرارة من -40 درجة مئوية إلى +200 درجة مئوية، والضغط حتى 0.8 ميجا باسكال وسرعة الانزلاق حتى 18 م/ث، مع وجه مانع للتسرب قابل للتكوين، ومواد مطاطية ومعدنية.
يستخدم W01 ترتيبًا مدمجًا للزنبرك الموجي لإبقاء المجموعة الدوارة قصيرة مع الحفاظ على التحميل المحوري المطلوب عند وجوه الختم. وهذا يجعل السلسلة مفيدة عندما يكون طول التثبيت محدودًا وحيث يحتاج المشتري إلى هندسة بديلة معترف بها على نطاق واسع بدلاً من تصميم خرطوشة خاص بالتطبيق بالكامل.
بالنسبة للشراء، النقطة المهمة هي أن W01 يجب أن يتطابق مع أكثر من قطر العمود. يجب فحص الأقطار الخارجية وأطوال العمل المحورية مقابل الختم الموجود أو رسم المعدات، ويجب اختيار مجموعة المواد للسائل الفعلي.
الميزات الرئيسية
- ختم ميكانيكي مموج مدمج لأعمدة المضخة.
- يتراوح حجم العمود من 15.8 ملم إلى 75 ملم.
- تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +200 درجة مئوية.
- الحد الأقصى لضغط التشغيل: 0.8 ميجا باسكال.
- أقصى سرعة انزلاق: 18 م/ث.
- تشمل خيارات وجه الختم كربيد السيليكون وكربيد التنغستن.
- تشمل خيارات المقاعد الثابتة الكربون وكربيد السيليكون وكربيد التنغستن.
- خيارات المطاط الصناعي NBR وEPDM وFKM/Viton للوسائط ودرجات الحرارة المختلفة.
- خيارات الربيع والأجزاء المعدنية SS304 وSS316.
- مفيد لتوريد OEM ومطابقة الاستبدال على أساس الأبعاد.
المواصفات الفنية
| غرض | مواصفة |
| منتج | W01 ختم ميكانيكي زنبركي واحد |
| تصميم الربيع | ترتيب موجة الربيع |
| حجم رمح | 15.8-75 ملم |
| درجة حرارة | -40 درجة مئوية إلى +200 درجة مئوية |
| ضغط | ≥ 0.8 ميجا باسكال |
| سرعة الانزلاق | ≥ 18 م/ث |
| ختم خيارات الوجه | كربيد / تك |
| خيارات المقعد الثابت | الكربون / كربيد السيليكون / TC |
| خيارات المطاط الصناعي | NBR / EPDM / FKM (فيتون) |
| خيارات الربيع | SS304 / SS316 |
| الأجزاء المعدنية | SS304 / SS316 |
لماذا يعتبر تخطيط W01 Wave-Spring مفيدًا
يمنح الزنبرك الموجي W01 طول عمل قصيرًا مقارنة بالعديد من ترتيبات النوابض اللولبية التقليدية. بالنسبة لفرق الصيانة، يمكن أن يكون ذلك مفيدًا عندما تكون غرفة الختم الموجودة ذات مساحة محورية محدودة. كما أن الهيكل المدمج يجعل التحقق من الأبعاد مهمًا بشكل خاص: قد يظل الختم ذو قطر العمود الأيمن غير مناسب إذا كان D1 أو D3 أو L1 أو L2 يختلف عن التثبيت الحالي.
اختيار المواد
يجب أن يعتمد اختيار المواد على الوسط الذي يتم التعامل معه وظروف العمل. يتم اختيار كربيد السيليكون بشكل شائع عندما تكون مقاومة التآكل والتوافق الكيميائي أمرًا مهمًا، في حين يمكن اعتبار كربيد التنجستن للمهام التي تتطلب قوة ميكانيكية عالية. يجب أن يتطابق المطاط الصناعي أيضًا مع السائل ودرجة الحرارة.
- وجه الختم: SiC/TC
- المقعد الثابت: الكربون / SiC / TC
- الختم الثانوي: NBR / EPDM / FKM (فيتون)
- الربيع: SS304 / SS316
- الأجزاء المعدنية: SS304 / SS316
التطبيقات
يتم استخدام W01 بشكل شائع في واجبات ختم مضخة الطرد المركزي والعملية التي تشمل الماء والزيت والسوائل المتوافقة الأخرى. بالنسبة للأحماض الضعيفة، القلويات الضعيفة أو غيرها من الوسائط المسببة للتآكل، يجب توفير التركيز الفعلي ودرجة الحرارة حتى تتمكن شركة Qixing من مراجعة تركيبة الوجه والمطاط الصناعي قبل الإنتاج.
الاستبدال والمطابقة المرجعية
تتم الإشارة إلى هندسة W01 على نطاق واسع في سوق الختم الميكانيكي. يمكن أن تكون أسماء الإسناد الترافقي مفيدة في التحديد الأولي، ولكن لا ينبغي معاملتها كدليل على قابلية التبادل. تأكد دائمًا من حجم العمود وأبعاد التثبيت الرئيسية قبل الطلب.
| عائلة المرجعية | مطابقة التوجيه |
| ايه اي اس W01 | استخدم كمرجع تعريف؛ التحقق من الأبعاد قبل الاستبدال. |
| جون كرين 80 (DF/FP) | يتم الرجوع إليها بشكل شائع مع هندسة من النوع W01. |
| فلوسيرف 168 | تأكد من أبعاد المقعد الفعلي وطول العمل. |
| روبلان 800/850 | تحقق من الترتيب الدوار والثابت الكامل. |
| روتين 7K | استخدم الأبعاد ومقارنة العينات للمطابقة النهائية. |
| الجنيه الاسترليني 280 | تأكد من حجم العمود والطول المحوري قبل الإنتاج. |
كيفية اختيار W01 الصحيح
- تأكيد قطر رمح.
- قم بقياس D1 وD3 على الختم الموجود حيثما أمكن ذلك.
- تحقق من L1 وL2 مقابل مساحة التثبيت المحورية المتاحة.
- تأكيد المتوسطة الفعلية ودرجة حرارة التشغيل.
- توفير ضغط التشغيل وسرعة العمود.
- حدد مواد الختم والمواد المطاطية المفضلة إذا كانت محددة بالفعل.
- لطلبات الاستبدال، أرسل صورًا واضحة أو عينة قديمة أو رسمًا للمعدات.
لماذا تختار Qixing
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع الأختام الميكانيكية لتصنيع المعدات الأصلية وإمدادات الصيانة والاستبدال. بالنسبة لمشاريع W01، يمكن لمصنعنا مراجعة حجم العمود والأبعاد الرئيسية والمواد وظروف التشغيل قبل الإنتاج.
إذا كان الختم القديم لا يحتوي على علامة نموذجية قابلة للقراءة، فقم بتوفير قطر العمود مع D1 وD3 وL1 وL2. تعطي هذه القياسات لـ Qixing أساسًا أوضح للمطابقة من حجم العمود وحده.
الأسئلة المتداولة
ما هو نطاق الحجم المتوفر للختم الميكانيكي ذو الزنبرك الفردي W01؟
يغطي W01 أحجام العمود من 15.8 ملم إلى 75 ملم.
ما هو نطاق درجة حرارة التشغيل W01؟
يتراوح نطاق التشغيل المدرج بين -40 درجة مئوية إلى +200 درجة مئوية، ويخضع للمواد المحددة.
ما هو الحد الأقصى لضغط التشغيل؟
الحد الأقصى للضغط المدرج هو 0.8 ميجا باسكال.
ما هي السرعة القصوى للانزلاق؟
الحد الأقصى لسرعة الانزلاق المذكورة هو 18 م/ث.
ما الذي يجعل W01 مختلفًا عن الختم الزنبركي اللولبي التقليدي؟
يستخدم W01 ترتيبًا مدمجًا للزنبرك الموجي الذي يساعد في الحفاظ على طول العمل قصيرًا.
ما هي الأبعاد الأكثر أهمية لمطابقة الاستبدال؟
تحقق من حجم العمود مع D1 وD3 وL1 وL2.
ما هي اللدائن المتوفرة؟
تتوفر خيارات NBR وEPDM وFKM/Viton.
هل يمكن استخدام W01 كبديل لـ John Crane 80 أو Roten 7K؟
عادةً ما تتم الإشارة إلى هذه المجموعات، ولكن يجب التأكد من الأبعاد وظروف التشغيل قبل الاستبدال.
هل يمكن لـ Qixing تخصيص مجموعة المواد؟
نعم. يمكن لشركة Qixing مراجعة اختيارات وجه الختم والمقعد والمطاط والمعادن وفقًا للتطبيق الفعلي.
ماذا يجب أن أرسل مع الاستفسار؟
قم بتوفير حجم العمود والأبعاد الرئيسية والوسيط ودرجة الحرارة والضغط والسرعة وأي عينة أو صورة أو رسم متاح.

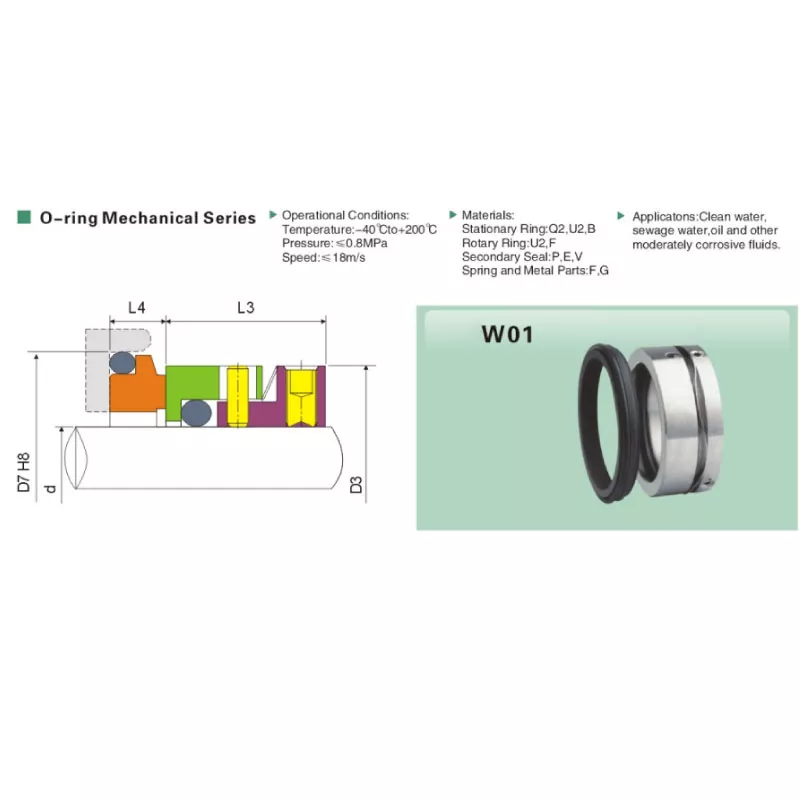

مرجع البعد W01
الأبعاد بالملليمتر. استخدم هذا الجدول للمطابقة الأولية وتأكيد الأبعاد المهمة مقابل الختم الموجود أو رسم المعدات قبل الإنتاج.
| رمح د | د1 | د3 | L1 | L2 |
| 15.8 | 28.5 | 27 | 19.1 | 6.3 |
| 16 | 28.5 | 27 | 19.1 | 6.3 |
| 19.1 | 31.7 | 30 | 19.1 | 6.3 |
| 24 | 35.4 | 34.1 | 19.1 | 7.6 |
| 28 | 42 | 40 | 19.1 | 7.6 |
| 28.6 | 41.2 | 39.5 | 19.1 | 7.6 |
| 30 | 42.7 | 41 | 19.1 | 7.6 |
| 31.7 | 44.2 | 42.4 | 19.1 | 7.6 |
| 32 | 44.4 | 42.4 | 19.1 | 7.6 |
| 35 | 47.6 | 45.5 | 19.1 | 7.6 |
| 38 | 53.9 | 51.8 | 21.1 | 8.1 |
| 44.4 | 60.3 | 58.2 | 21.1 | 8.1 |
| 47.6 | 63.5 | 61.4 | 21.1 | 8.1 |
| 50 | 63.9 | 61.9 | 21.1 | 8.1 |
| 50.8 | 66.6 | 64.6 | 22.1 | 9.6 |
| 53.9 | 73 | 71 | 22.1 | 9.6 |
| 54 | 73.9 | 71 | 22.1 | 9.6 |
| 54.6 | 75 | 72 | 22.1 | 9.6 |
| 55 | 75 | 72 | 22.1 | 9.6 |
| 63 | 83 | 79.3 | 25.8 | 9.1 |
| 63.5 | 88.9 | 79.3 | 25.8 | 9.1 |
| 69.8 | 95.2 | 88.9 | 25.8 | 9.1 |
| 73 | 98.4 | 94 | 25.8 | 9.1 |
| 75 | 100.4 | 96 | 25.8 | 9.1 |
