8D ختم ميكانيكي زنبركي واحد
الختم الميكانيكي الزنبركي الفردي 8D هو إصدار المحرك الإيجابي من Qixing 8. وهو يشترك في نفس تصميم الزنبرك المفرد ذو الحلقة O ونفس الغلاف +200 درجة مئوية، 20 م/ث، 1.2 ميجاباسكال، ولكنه يضيف عنصر محرك إيجابي (دبوس محرك d1) لذلك لا يمكن للوجه الدوار أن ينزلق على العمود تحت عزم الدوران العالي. مقاسات العمود من 10 ملم إلى 80 ملم. أرسل استفسارك الآن!
الختم الميكانيكي الزنبركي الفردي 8D هو إصدار المحرك الإيجابي من Qixing 8. وهو يشترك في نفس تصميم الزنبرك المفرد ذو الحلقة O ونفس الغلاف +200 درجة مئوية، 20 م/ث، 1.2 ميجا باسكال، ولكنه يضيف عنصر محرك إيجابي (دبوس محرك d1) لذلك لا يمكن للوجه الدوار أن ينزلق على العمود تحت عزم الدوران العالي. مقاسات العمود من 10 ملم إلى 80 ملم. قم بشراء الختم الميكانيكي الزنبركي الفردي 8D مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.
لماذا يضيف 8D محركًا إيجابيًا
في الختم الزنبركي المفرد ذو الحلقة O القياسية، يتم تشغيل الوجه الدوار بواسطة قوة الزنبرك واحتكاك الحلقة O ضد العمود. وهذا يكفي لأداء عزم دوران ثابت ومعتدل. لا يكفي دائمًا أن تبدأ المضخة تحت الحمل، أو تعكس اتجاهها، أو تضخ وسائط لزجة ساخنة - وهي ظروف يمكن أن يتجاوز فيها السحب على الوجه الاحتكاك الذي يحملها، وينزلق الوجه. يتوقف الوجه المنزلق عن الدوران مع العمود، ويفقد ملامسته للغلق ويتسرب. يحل 8D هذه المشكلة من خلال محرك إيجابي: يقوم دبوس المحرك (البعد d1) بقفل الوجه الدوار ميكانيكيًا بمحرك العمود، لذلك يتم نقل الدوران عن طريق المعدن، وليس عن طريق الاحتكاك. يدور الوجه مع العمود بغض النظر عن عزم الدوران أو درجة الحرارة أو حمل البداية.
8D مقابل 8 - عندما يكون محرك الأقراص مهمًا
8 و 8D متطابقان ميكانيكيًا باستثناء محرك الأقراص. اختر الرقم 8 للمياه الساخنة العادية والزيت الساخن والواجب العام في درجات الحرارة المرتفعة حيث يكون عزم الدوران ثابتًا. اختر 8D عندما تكون المضخة ذات عزم دوران مرتفع لبدء التشغيل، أو توقف تشغيل أو انعكاس متكرر، أو وسائط لزجة أو عالية الحرارة تحمّل الوجه، أو تاريخ من موانع التسرب التي تدور للخارج وتسرب. يضيف محرك الأقراص الإيجابي مبلغًا صغيرًا إلى التكلفة والبعد d1 إلى المظروف؛ وفي الخدمة الساخنة ذات عزم الدوران العالي، فإنها تدفع تكاليفها عن طريق القضاء على فشل انزلاق المحرك.
تحديد
| المعلمة | قيمة | المعلمة | قيمة |
| قطر رمح | 10 ملم إلى 80 ملم | وجه ثابت | كربيد السيليكون / TC / الكربون |
| درجة حرارة | -30 درجة مئوية إلى +200 درجة مئوية | وجه دوار | كربيد السيليكون / السيراميك / TC |
| ضغط | ≥ 1.2 ميجا باسكال | الختم الثانوي | يا الدائري: NBR / EPDM / FKM |
| سرعة رمح | ≥ 20 م/ث | الربيع والمعادن | SS304 / SS316 |
| نوع الختم | حلقة دائرية زنبركية واحدة، محرك إيجابي | ||
| عنصر القيادة | محرك دبوس / الشق (d1) | ||

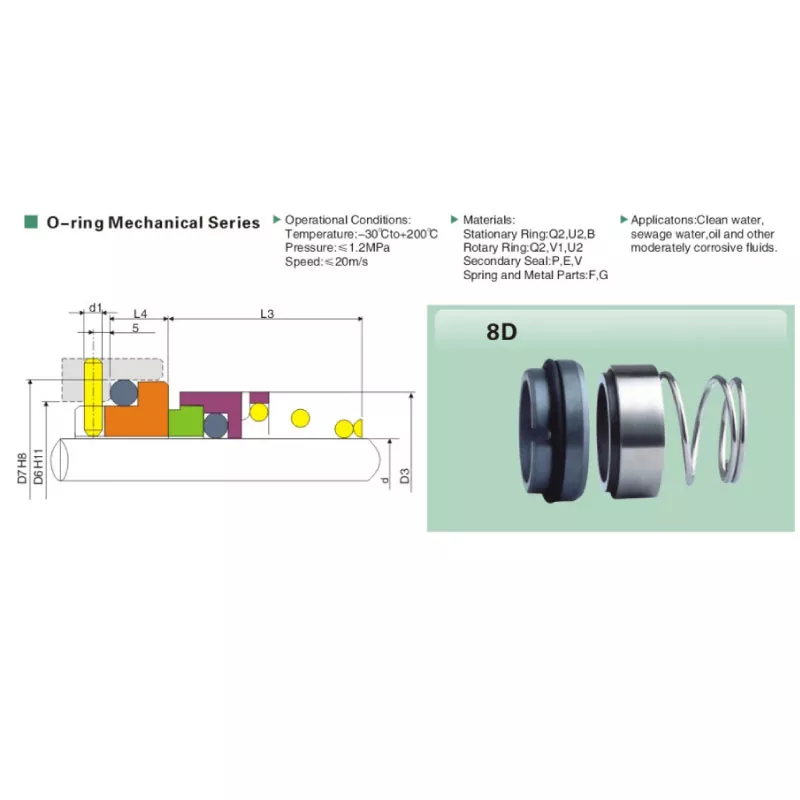

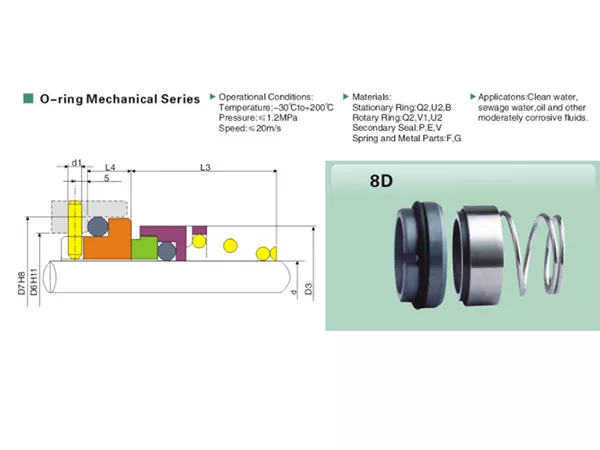

مخطط الأبعاد
جميع الأبعاد بالملليمتر. العمود d1 هو بُعد دبوس المحرك الموجب الذي يميز 8D عن 8. يتم قياس قطر العمود d عند تجويف الختم؛ يغطي 8D 10 مم إلى 80 مم عبر 28 حجمًا قياسيًا.
| نموذج | d | د7 | د6 | د3 | L3 | L4 | د1 |
| 8 د-10 | 10 | 21.0 | 17.0 | 19.0 | 15.5 | 10.0 | 3.0 |
| 8 د-12 | 12 | 23.0 | 19.0 | 21.0 | 16.0 | 10.0 | 3.0 |
| 8 د-14 | 14 | 25.0 | 21.0 | 23.0 | 16.5 | 10.0 | 3.0 |
| 8 د-16 | 16 | 27.0 | 23.0 | 26.0 | 18.0 | 10.0 | 3.0 |
| 8 د-18 | 18 | 33.0 | 27.0 | 29.0 | 19.5 | 11.5 | 3.0 |
| 8 د-20 | 20 | 35.0 | 29.0 | 31.0 | 22.0 | 11.5 | 3.0 |
| 8 د-22 | 22 | 37.0 | 31.0 | 33.0 | 21.5 | 11.5 | 3.0 |
| 8 د-24 | 24 | 39.0 | 33.0 | 35.0 | 23.5 | 11.5 | 3.0 |
| 8 د-25 | 25 | 40.0 | 34.0 | 36.0 | 26.5 | 11.5 | 3.0 |
| 8 د-28 | 28 | 43.0 | 37.0 | 40.0 | 26.5 | 11.5 | 3.0 |
| 8د-30 | 30 | 45.0 | 39.0 | 43.0 | 26.5 | 11.5 | 3.0 |
| 8 د-32 | 32 | 48.0 | 42.0 | 46.0 | 28.5 | 11.5 | 3.0 |
| 8 د-35 | 35 | 50.0 | 44.0 | 49.0 | 28.5 | 11.5 | 3.0 |
| 8د-38 | 38 | 56.0 | 49.0 | 53.0 | 33.5 | 14.0 | 4.0 |
| 8د-40 | 40 | 58.0 | 51.0 | 56.0 | 36.0 | 14.0 | 4.0 |
| 8 د-43 | 43 | 61.0 | 54.0 | 59.0 | 38.5 | 14.0 | 4.0 |
| 8 د-45 | 45 | 63.0 | 56.0 | 61.0 | 39.5 | 14.0 | 4.0 |
| 8 د-48 | 48 | 66.0 | 59.0 | 64.0 | 46.0 | 14.0 | 4.0 |
| 8D-50 | 50 | 70.0 | 62.0 | 66.0 | 45.0 | 15.0 | 4.0 |
| 8 د-53 | 53 | 73.0 | 65.0 | 69.0 | 47.0 | 15.0 | 4.0 |
| 8 د-55 | 55 | 75.0 | 67.0 | 71.0 | 49.0 | 15.0 | 4.0 |
| 8د-58 | 58 | 78.0 | 70.0 | 76.0 | 55.0 | 15.0 | 4.0 |
| 8D-60 | 60 | 80.0 | 72.0 | 78.0 | 55.0 | 15.0 | 4.0 |
| 8 د-65 | 65 | 85.0 | 77.0 | 84.0 | 55.0 | 15.0 | 4.0 |
| 8 د-68 | 68 | 90.0 | 81.0 | 90.0 | 57.0 | 18.0 | 4.0 |
| 8د-70 | 70 | 92.0 | 83.0 | 90.0 | 57.0 | 18.0 | 4.0 |
| 8 د-75 | 75 | 97.0 | 88.0 | 98.0 | 62.0 | 18.0 | 4.0 |
| 8D-80 | 80 | 105.0 | 95.0 | 100.0 | 61.8 | 18.2 | 4.0 |
التطبيقات
- مضخات الماء الساخن والزيت الساخن ذات عزم الدوران العالي مع توقف التشغيل المتكرر
- مضخات نقل السوائل الحرارية تحت الحمل اللزج (FKM O-ring)
- مضخات ذات محرك ثنائي القطب عالية السرعة حيث يشكل انزلاق المحرك خطرًا
- مضخات الصرف الصحي والطين الثقيلة في درجة حرارة مرتفعة
- المضخات التي لها تاريخ من الوجوه الدوارة تدور وتتسرب
- منصات مضخات OEM تحدد سدادة ميكانيكية أحادية ذات درجة حرارة عالية ومحرك إيجابي
تصنيع
تم وضع الوجوه على مستوى ≥0.0009 مم وتم التحقق منها بصريًا. تم تصنيع دبوس المحرك ومقعده للحفاظ على المشاركة الإيجابية دون ربط الحركة المحورية التي تحتاجها الحلقة O لمتابعة تآكل الوجه. حلقات FKM O مؤهلة لنطاق +200 درجة مئوية. يتم فحص أبعاد كل ختم ميكانيكي زنبركي فردي 8D واختبار حمل الزنبرك قبل التعبئة؛ شهادة المطابقة وشهادة المواد يتم شحنها مع الطلب عند الطلب.
اقتباس
أرسل حجم العمود ودرجة حرارة الوسائط وسرعة العمود وحالة عزم الدوران للحصول على عرض أسعار في نفس اليوم. يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM 15-25 يوما. قم بشراء الختم الميكانيكي الزنبركي الفردي 8D مباشرة من مصنع Qixing في الصين - أسعار المصنع مباشرة وأسعار OEM والجملة.
