Z3 ختم ميكانيكي زنبركي واحد

استبدال ختم المضخة المتسرب؟ يقع الختم الميكانيكي ذو الزنبرك الواحد Qixing Z3 في أي تجويف مانع للتسرب G9 (DIN 24960)، وأحجام العمود من 10 مم إلى 80 مم. باعتبارها مصنعًا وموردًا للختم الميكانيكي في الصين، تقوم شركة Qixing بشحن طلبات OEM وZ3 بالجملة مع عروض أسعار في نفس اليوم. قم بالشراء مباشرة وخفض تكاليف الختم البديل.

إرسال استفسار

وصف المنتج

إن الختم الميكانيكي ذو الزنبرك الفردي Qixing Z3 هو البديل المناسب لأي مضخة طرد مركزي مع تجويف مانع للتسرب G9 (DIN 24960) - شكل المقعد الموجود في معظم المضخات ذات الطراز الأوروبي الحديثة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ومعالجة المياه، والجرعات الكيميائية، وخدمة نقل المواد الغذائية. تغطي أحجام العمود 10 مم إلى 80 مم عبر أكثر من 30 رمزًا قياسيًا للنموذج.

البناء عبارة عن زنبرك لولبي واحد مزود بختم ثانوي على شكل حلقة O، مُصنف إلى -20 درجة مئوية إلى +180 درجة مئوية، و1.0 ميجا باسكال و15 م/ث. يجلس المقعد الإسفيني G9 مباشرة في مبيت المضخة بدون محولات، بينما يسمح الزنبرك ثنائي الاتجاه لنفس الختم الميكانيكي Qixing Z3 بخدمة المضخات في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة بالتبادل - مما يقلل مخزون MRO إلى النصف.

يتم تصنيع كل ختم ميكانيكي من Qixing Z3 وتغليفه وتجميعه تحت سقف واحد. يقوم مصنعو المضخات OEM بتزويدنا بكميات كبيرة من العلامات التجارية الخاصة؛ يقوم موزعو MRO بتخزين أختام Z3 الخاصة بنا من أجل الاستبدال السريع لما بعد البيع؛ ويحصل المشترون المباشرون على أسعار بوابة المصنع على طلبات الختم الميكانيكي Qixing Z3 بالجملة. اطلب عرض أسعار لأي حجم Z3 أو مجموعة وجه أو المطاط الصناعي ذو الحلقة O.

معلمة المنتج (المواصفات)

مظروف التشغيل والمواد

المعلمة	قيمة	المعلمة	قيمة
قطر العمود (د)	10 - 80 ملم	نوع المقعد القياسي	جي 9 (دين 24960)
درجة حرارة	-20 درجة مئوية ~ +180 درجة مئوية	مقاعد بديلة	جي 6 / جي 13
ضغط	≥ 1.0 ميجا باسكال	وجوه ثابتة / دوارة	السيراميك / كربيد السيليكا / TC / الكربون
سرعة رمح	≥ 15 م/ث	المطاط الصناعي الدائري	نبر/EPDM/FKM
تناوب	ثنائي الاتجاه	الربيع والأجزاء المعدنية	SS304 / SS316

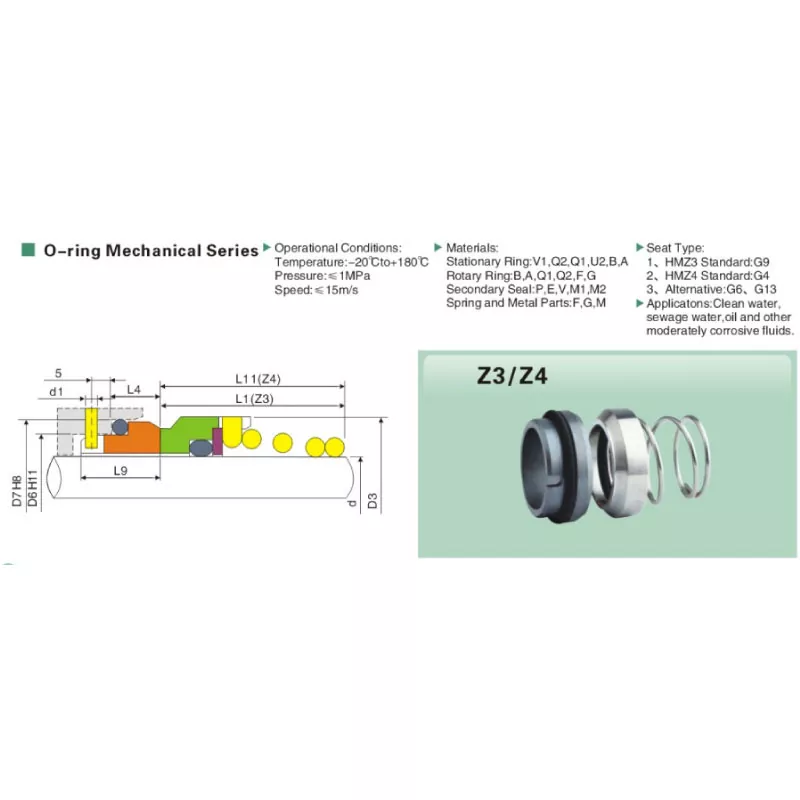

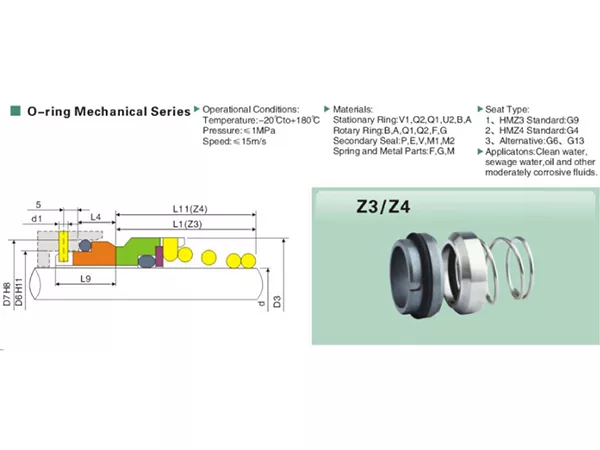

مخطط الأبعاد (جميع الأحجام بالملم)

نموذج	d	د3	د6	د7	د1	L	L4	L9
Z3-10	10	19	17	21	3	15.5	10.0	17.5
Z3-12	12	21	19	23	3	16.0	10.0	17.5
Z3-14	14	23	21	25	3	16.5	10.0	17.5
Z3-16	16	26	23	27	3	18.0	10.0	17.5
Z3-18	18	29	27	33	3	19.5	11.5	19.5
Z3-20	20	31	29	35	3	22.0	11.5	19.5
Z3-22	22	33	31	37	3	21.5	11.5	19.5
Z3-24	24	35	33	39	3	23.5	11.5	19.5
Z3-25	25	36	34	40	3	26.5	11.5	19.5
Z3-28	28	40	37	43	3	26.5	11.5	19.5
Z3-30	30	43	39	45	3	26.5	11.5	19.5
Z3-32	32	46	42	48	3	28.5	11.5	19.5
Z3-33	33	47	42	48	3	28.5	11.5	19.5
Z3-35	35	49	44	50	3	28.5	11.5	19.5
Z3-38	38	53	49	56	4	33.5	14.0	22.0
Z3-40	40	56	51	58	4	36.0	14.0	22.0
Z3-43	43	59	54	61	4	38.5	14.0	22.0
Z3-45	45	61	56	63	4	39.5	14.0	22.0
Z3-48	48	64	59	66	4	46.0	14.0	22.0
Z3-50	50	66	62	70	4	45.0	15.0	23.0
Z3-53	53	69	65	73	4	47.0	15.0	23.0
Z3-55	55	71	67	75	4	49.0	15.0	23.0
Z3-58	58	76	70	78	4	55.0	15.0	23.0
Z3-60	60	78	72	80	4	55.0	15.0	23.0
Z3-63	63	83	75	83	4	55.0	15.0	23.0
Z3-65	65	84	77	85	4	55.0	15.0	23.0
Z3-68	68	88	81	90	4	55.0	18.0	26.0
Z3-70	70	90	83	92	4	57.0	18.0	26.0
Z3-75	75	98	88	97	4	62.0	18.0	26.0
Z3-80	80	100	95	105	4	61.8	18.2	26.2

ميزة المنتج والتطبيق

التكوينات حسب الواجب

يمكن طلب كل مانع تسرب ميكانيكي من Qixing Z3 في خمس أزواج قياسية من مواد الوجه، كل منها مضبوط لخدمة مضخة معينة. يحدد المشترون التكوين في وقت الطلب - لا توجد رسوم أدوات إضافية لتبديل الأزواج ضمن الكتالوج القياسي.

السيراميك / الكربون - واجب المياه النظيفة والتدفئة والتهوية وتكييف الهواء. التكوين الأقل تكلفة للمياه النظيفة والملوثة بشكل طفيف للخدمات العامة؛ الخيار الافتراضي لمضخات الماء المبرد والمكثف HVAC.
كربيد السيليكون / الكربون — مياه الصرف الصحي والمواد الكاشطة الخفيفة. يقاوم الوجه الثابت SSiC تآكل الجسيمات في مضخات مياه الصرف الصحي والصرف الصحي ومحطات الرفع حيث يتشقق السيراميك.
كربيد السيليكون / كربيد السيليكون - الزيت الساخن والسوائل الحرارية. يتعامل زوج SiC/SiC ذاتي التشحيم مع حوادث التشغيل الجاف ويقترن بحلقات FKM O لواجب الزيت الحراري حتى +180 درجة مئوية.
كربيد التنغستن / الكربون - مواد كيميائية خفيفة. الوجه الثابت TC يقاوم الأحماض الضعيفة والقلويات والمذيبات في مضخات الجرعات الكيميائية وشرائح نقل العمليات.
كربيد التنغستن / كربيد التنغستن - واجب شديد. اقتران الوجه TC/TC لتطبيقات الختم الميكانيكي Z3 بالجملة الأكثر تطلبًا، بما في ذلك وسائط المعالجة الملاطية والعدوانية.

الصناعات المخدومة

غرف محطات التدفئة والتهوية وتكييف الهواء (HVAC) - المياه المبردة، والمياه المكثفة، ومضخات تدوير الماء الساخن
معالجة المياه البلدية ومياه الصرف الصحي - واجب محطة التعزيز والنقل والرفع
المعالجة الكيميائية - مضخات الجرعات وألواح نقل التآكل المعتدلة
الأطعمة والمشروبات ومنتجات الألبان - حلقات CIP ونقل المنتجات باستخدام حلقات EPDM
المستحضرات الصيدلانية - مضخات النقل من فئة USP في API والمناولة الوسيطة
تصنيع مضخة OEM - توريد الختم الميكانيكي Z3 بالجملة للبنيات ذات العلامات التجارية الخاصة

تفاصيل الإنتاج

كل ختم ميكانيكي من Qixing Z3 يحمل رقم دفعة يمكن إرجاعه إلى شهادة المواد الخام، دفعة التصنيع، تقرير اللف وسجل الفحص النهائي. يحصل المشترون الذين يطلبون شهادة المطابقة أو شهادات اختبار المواد على حزمة وثائق كاملة مع كل شحنة - وهو أحد الأسباب التي تجعل صانعي مضخات OEM وموزعي MRO يختارون Qixing كمورد للختم الميكانيكي Z3 على المدى الطويل.

على أرضية المتجر، يتم وضع وجوه الختم على مستوى ≥ 0.0009 مم على طاولات الإضاءة أحادية اللون؛ ويتم فحص أحمال الزنبرك مقابل مقياس رئيسي؛ يتم التحقق من مقياس التحمل الدائري لكل دفعة واردة. يتم إلغاء الأجزاء المرفوضة، ولا يتم إعادة صياغتها - جودة أختام Z3 ثنائية وغير قابلة للتفاوض.

يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM في 15-25 يوما. يتم تعبئة كل ختم ميكانيكي من Qixing Z3 بمادة مجففة ومعبأة في علب كرتون عادية أو تحمل علامة المشتري اعتمادًا على الطلب. اتصل بـ Qixing للحصول على عرض أسعار للختم الميكانيكي Z3 في نفس اليوم أو عينة تسعير أو خصم بالجملة.

الكلمات الساخنة: الصين Z3 واحد الربيع الميكانيكية الختم الصانع والمورد والمصنع
