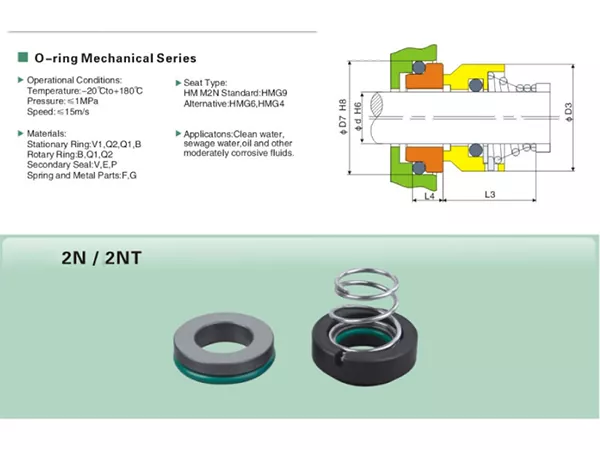

2N ختم ميكانيكي زنبركي واحد

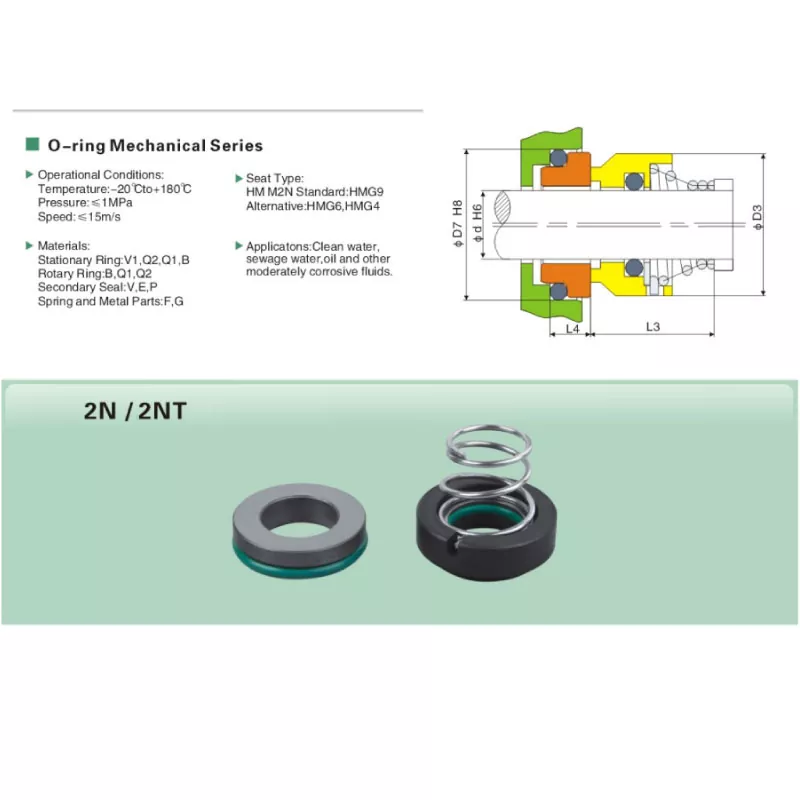

تم تصميم الختم الميكانيكي ذو الزنبرك الفردي 2N حول ترتيب زنبركي فردي بسيط مع ختم ثانوي على شكل حلقة O. إن بنيتها المدمجة تجعلها مناسبة لتطبيقات المضخة حيث يلزم فحص مساحة التثبيت وحجم العمود وأبعاد المقعد بعناية أثناء الاستبدال.

على عكس الأختام متعددة الزنبرك، يستخدم 2N زنبركًا رئيسيًا واحدًا للحفاظ على ملامسة الوجه. بالنسبة لمشتري الصيانة، يمنح هذا المنتج هيكلًا مباشرًا يسهل التعرف عليه من خلال عينة الختم الموجودة. بالنسبة لمشروعات تصنيع المعدات الأصلية، يمكن اختيار 2N حسب قطر العمود، وترتيب المقعد الثابت، ومجموعة المواد وظروف التشغيل الفعلية.

يغطي نطاق العمل المتاح المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. نظرًا لأن هذه الوسائط يمكن أن تختلف بشكل كبير في التركيب ودرجة الحرارة، توصي Qixing بالتأكد من الوسط الفعلي قبل اختيار مجموعة المواد النهائية.

الميزات الرئيسية

• ختم ميكانيكي أحادي الزنبرك مع ختم ثانوي بحلقة O.
• بناء مدمج للمضخات الصناعية وتطبيقات الاستبدال.
• متوفر لأحجام العمود من 10 ملم إلى 38 ملم.
• تتراوح درجة حرارة التشغيل من -20 درجة مئوية إلى +180 درجة مئوية.
• الحد الأقصى لضغط التشغيل يصل إلى 1 ميجا باسكال.
• أقصى سرعة انزلاق تصل إلى 15 م/ث.
• المقعد الثابت القياسي: G9.
• المقاعد الثابتة البديلة: G6 وG4.
• مجموعات متعددة من رموز المواد للحلقة الثابتة والحلقة الدوارة والختم الثانوي والأجزاء المعدنية.
• مناسبة للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.

المواصفات الفنية

تصميم زنبركي واحد وخيارات المقعد

يستخدم 2N زنبركًا واحدًا بدلاً من مجموعة من الزنبركات الصغيرة. أثناء التشغيل، يوفر الزنبرك القوة المحورية اللازمة لإبقاء وجوه الختم على اتصال بينما يوفر ترتيب الحلقة O الختم الثانوي. يتم اختيار هذا الهيكل بشكل شائع عندما يحتاج المشترون إلى ختم مدمج مع ترتيب زنبركي محدد بوضوح ومقعد ثابت.

G9 هو المقعد الثابت القياسي لـ 2N. يمكن توفير G6 وG4 كخيارات مقاعد بديلة. يجب اختيار المقعد الصحيح وفقًا لتركيب المضخة والأبعاد الموجودة بدلاً من اسم الطراز وحده. بالنسبة لمشاريع الاستبدال، فإن إرسال صورة للمقعد الثابت القديم مع أبعاده الرئيسية يمكن أن يقلل بشكل كبير من أخطاء المطابقة.

اختيار المواد

يجب أن يعتمد اختيار المواد على الوسط الفعلي ودرجة الحرارة وظروف التشغيل. يتوفر 2N مع العديد من مجموعات رموز المواد:

• الحلقة الثابتة: V1 / Q2 / Q1 / B
• الحلقة الدوارة: B / Q1 / Q2
• الختم الثانوي: P / E / V
• الزنبرك والأجزاء المعدنية: F/G

إذا كان الختم الموجود يحتوي بالفعل على رمز مادة مؤكد، فقم بتقديم هذا الرمز مع الاستفسار. إذا كانت المادة غير معروفة، قم بتوفير اسم السائل والتركيز عند الاقتضاء ودرجة حرارة التشغيل والضغط حتى تتمكن شركة Qixing من مراجعة التكوين المطلوب.

التطبيقات

يمكن استخدام الختم الميكانيكي الزنبركي الفردي 2N في المعدات التي تتعامل مع المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. تشمل حالات الاختيار النموذجية صيانة المضخات الصناعية واستبدال الأختام الميكانيكية البالية ومشاريع تجميع المضخات الجديدة.

يجب التحقق من ملاءمة التطبيق مقابل شروط الواجب الحقيقية. قد تحتوي مياه الصرف الصحي على جزيئات، وقد تحتوي الزيوت على مواد مضافة، ويمكن أن تختلف تركيزات السوائل المسببة للتآكل بشكل معتدل. يمكن أن تؤثر هذه الاختلافات على اختيار وجوه الختم ومواد الختم الثانوية.

كيفية اختيار الختم الصحيح 2N

• تأكد من قطر العمود أولاً. نطاق حجم 2N هو 10-38 ملم.
• تحقق من نمط المقعد الثابت وحدد ما إذا كان G9 أو G6 أو G4 مطلوبًا.
• قم بقياس الختم القديم ومساحة التثبيت المتاحة عند استخدام المنتج كبديل.
• توفير وسيلة العمل وأي معلومات ذات صلة بالتركيز أو التلوث.
• توفير درجة حرارة التشغيل العادية والحد الأقصى.
• توفير ضغط التشغيل وسرعة العمود.
• قم بتأكيد رموز المواد المطلوبة عندما تكون معروفة بالفعل.
• لطلبات الاستبدال، أرسل صورًا واضحة أو رسومات أو عينة قديمة حيثما أمكن ذلك.

مطابقة الاستبدال

لا ينبغي تحديد بديل 2N من اسم الطراز وحده. يمكن أن يبدو الختمان متشابهين ولكنهما يستخدمان أبعاد مقعد مختلفة أو أطوال محورية أو مجموعات مواد مختلفة. قبل الإنتاج، قارن قطر العمود وترتيب المقعد الثابت وأبعاد التثبيت الرئيسية مع الختم الموجود.

إذا كانت علامة النموذج القديم غير مكتملة، فيمكن لشركة Qixing مراجعة الأبعاد أو الصور أو العينة المتاحة مع ظروف التشغيل. غالبًا ما يكون هذا أكثر موثوقية من محاولة تحديد بديل من المظهر وحده.

لماذا تختار Qixing

Qixing هي العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co., Ltd. كشركة مصنعة للختم الميكانيكي، نحن ندعم المشترين الصناعيين بأحجام 2N القياسية بالإضافة إلى مطابقة OEM والاستبدال بناءً على العينات والرسومات والأبعاد وظروف العمل الفعلية.

بالنسبة لفرق المشتريات، لا يقتصر التركيز على توفير رقم الطراز فحسب. يجب تأكيد حجم العمود والمقعد الثابت ومجموعة المواد ومهمة التشغيل معًا بحيث يتطابق الختم المزود مع متطلبات التثبيت الحقيقية.

الأسئلة المتداولة

ما هو الختم الميكانيكي ذو الزنبرك الواحد 2N؟

2N عبارة عن ختم ميكانيكي على شكل حرف O باستخدام ترتيب زنبركي واحد. إنه مصمم لتطبيقات المضخات والاستبدال التي تتطلب بنية مانعة للتسرب مدمجة.

ما هي أحجام العمود المتوفرة لـ 2N؟

يتراوح حجم العمود المتوفر من 10 مم إلى 38 مم.

ما هي حدود التشغيل لـ 2N؟

نطاق درجة حرارة التشغيل هو -20 درجة مئوية إلى +180 درجة مئوية، مع ضغط يصل إلى 1 ميجا باسكال وسرعة انزلاق تصل إلى 15 م/ث.

ما هو المقعد الثابت القياسي لـ 2N؟

G9 هو المقعد الثابت القياسي. تتوفر G6 وG4 كبدائل.

ما هي السوائل التي يمكن استخدام 2N معها؟

إنها مناسبة للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل، وتخضع لاختيار المواد الصحيح.

كيف يمكنني الاختيار بين G9 وG6 وG4؟

يجب أن يتطابق خيار المقعد مع تركيب المضخة وأبعاد المقعد الموجودة. بالنسبة لمشاريع الاستبدال، قم بتقديم صورة أو رسم للمقعد القديم.

ما هي المعلومات المطلوبة لعرض أسعار 2N؟

يتم تقديم قطر العمود ومتطلبات المقعد ووسط العمل ودرجة الحرارة والضغط والسرعة وأي أبعاد متوفرة أو صور الختم القديم.

هل يمكن لشركة Qixing توفير بديل 2N من العينة؟

نعم. يمكن لشركة Qixing مراجعة العينات والرسومات والصور والأبعاد المقاسة لمطابقة الاستبدال.

هل يمكن تخصيص تركيبة المواد؟

يمكن مراجعة مجموعات المواد وفقًا للوسيط الذي يتم التعامل معه وظروف التشغيل.

هل قطر العمود كافٍ لطلب الختم الصحيح 2N؟

لا. قطر العمود هو نقطة البداية، ولكن يجب أيضًا تأكيد ترتيب المقعد الثابت وأبعاد التثبيت ومتطلبات المواد وظروف التشغيل.
