كيشينغيزودM7N ختم ميكانيكي متعدد الزنبركلتطبيقات المضخات الصناعية التي تتطلب ختمًا موثوقًا للعمود ومرونة الأبعاد وخيارات المواد. تم تصميم M7N لأحجام الأعمدة من 14 مم إلى 100 مم، ويدعم درجات الحرارة من -20 درجة مئوية إلى +190 درجة مئوية، والضغط حتى 1.2 ميجاباسكال، وسرعات انزلاق تصل إلى 15 م/ث. إن هيكل الختم الثانوي ذو الحلقة O يجعلها مناسبة للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
يعد الختم الميكانيكي متعدد النوابض M7N حلاً عمليًا لختم المضخات المستخدمة في معالجة المياه ونقل السوائل الصناعية وخدمة النفط ومعدات العمليات العامة. يسمح هيكلها الدوار المحمّل بنابض، والختم الثانوي على شكل حلقة O، ونطاق الحجم المتري الواسع، ومجموعات المواد المتعددة للمهندسين بتكوين الختم وفقًا لظروف التشغيل. ومع ذلك، بالنسبة لتطبيقات الاستبدال، فإن اختيار الختم الصحيح يتطلب أكثر من مجرد مطابقة قطر العمود. يجب فحص الأبعاد الشعاعية وأطوال التثبيت المحورية وخيوط التثبيت وتكوين المقعد والوسط ودرجة الحرارة والضغط والسرعة قبل الإنتاج أو الشراء.
جدول المحتويات
- ما هو الختم الميكانيكي متعدد النوابض M7N؟
- ما هي الميزات الرئيسية لتصميم M7N؟
- ما هي المواصفات الفنية الرئيسية؟
- كيف ينبغي اختيار مواد الختم؟
- أين يمكن استخدام M7N؟
- كيف تختار مقاس M7N الصحيح؟
- ما الذي يجب على المشترين التحقق منه بحثًا عن مشاريع الاستبدال؟
- لماذا العمل مع Qixing لأختام M7N؟
- الأسئلة المتداولة
- كيف يمكنك طلب حل M7N؟

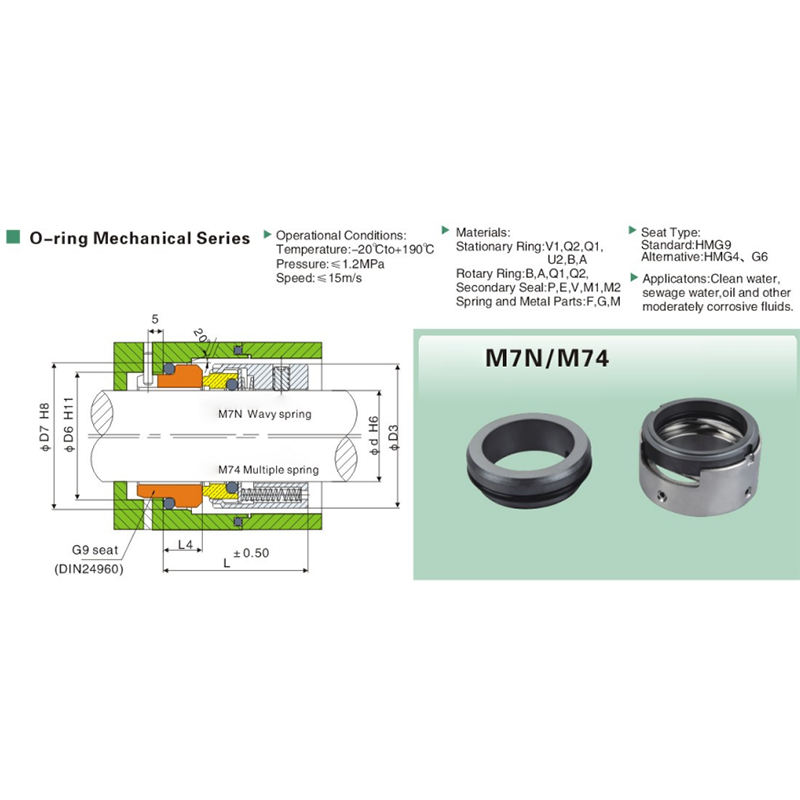

ما هو الختم الميكانيكي متعدد النوابض M7N؟
إن الختم الميكانيكي M7N Multi Spring عبارة عن ختم ميكانيكي على شكل حرف O مصمم لمنع سائل العملية من الهروب على طول العمود الدوار للمضخات الصناعية. على عكس الحشية الثابتة البسيطة، يحافظ الختم الميكانيكي على اتصال متحكم بين وجوه الختم الدوارة والثابتة مع السماح للعمود بالتدوير.
يستخدم تصميم M7N هيكل ختم دوار محمل بنابض مع حلقة على شكل O كعنصر مانع للتسرب الثانوي. يعد هذا التكوين مفيدًا للمعدات الصناعية العامة لأنه يجمع بين البناء المدمج مع مجموعة واسعة من الأحجام المتاحة ومجموعات المواد.
وفقا لمواصفات منتج M7Nتغطي السلسلة أقطار العمود من 14 مم إلى 100 مم. يوفر هذا النطاق لمصنعي المضخات وفرق الصيانة خيارات متعددة عند تحديد بديل أو دمج مانع تسرب في المعدات الجديدة.
ما هي الميزات الرئيسية لتصميم M7N؟
نطاق حجم العمود المتري الواسع
سلسلة M7N متاحة لأقطار العمود التي تتراوح بين 14 مم و100 مم. وهذا يجعل السلسلة قابلة للتطبيق على مجموعة واسعة من تكوينات المضخات الصناعية، بشرط أن تكون أبعاد التثبيت المتبقية متوافقة.
هيكل الختم المحمل بالزنبرك
يساعد الهيكل الدوار المحمّل بنابض على الحفاظ على اتصال وجه الختم أثناء دوران العمود العادي. تظل ظروف التثبيت والتشغيل الصحيحة ضرورية لأن الضغط الزائد أو درجة الحرارة أو السرعة أو حركة العمود أو المحاذاة غير الصحيحة يمكن أن تؤثر على أداء الختم الميكانيكي.
خيارات مقاعد متعددة
تم تحديد G9 كمقعد ثابت قياسي، بينما يتوفر G6 وG4 كمقعدين بديلين. يجب اختيار المقعد وفقًا لترتيب المعدات الفعلي بدلاً من افتراض أن كل حجم M7N يستخدم نفس تكوين التثبيت.
مجموعات مواد متعددة
يدعم M7N رموز المواد المختلفة للحلقات الثابتة والحلقات الدوارة والأختام الثانوية والينابيع والمكونات المعدنية. وهذا يوفر المرونة عندما يجب أن يعمل الختم مع سوائل مختلفة أو تحت ظروف درجة حرارة وضغط مختلفة.
ما هي المواصفات الفنية الرئيسية؟
يعد فهم غلاف التشغيل أمرًا ضروريًا قبل تحديد ختم M7N. يلخص الجدول التالي المواصفات الرئيسية المنشورة للسلسلة:
| غرض | مواصفات ام 7 ان |
|---|---|
| نوع المنتج | M7N ختم ميكانيكي متعدد الزنبرك |
| هيكل الختم | يا الدائري الختم الميكانيكي |
| قطر رمح | 14-100 ملم |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +190 درجة مئوية |
| الحد الأقصى لضغط التشغيل | 1.2 ميجا باسكال |
| أقصى سرعة انزلاق | 15 م / ث |
| مقعد ثابت قياسي | G9 |
| مقاعد ثابتة بديلة | جي 6 / جي 4 |
| وسائل الإعلام النموذجية | المياه النظيفة ومياه الصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل |
تحدد هذه القيم نطاق التشغيل المحدد، ولكن لا ينبغي معاملتها كبديل للمراجعة الهندسية الخاصة بالتطبيق. عندما تعمل المضخة بالقرب من الحدود العليا، يجب تقييم المجموعة الكاملة من السائل والضغط ودرجة الحرارة والسرعة وظروف العمود ومواد الختم.
كيف ينبغي اختيار مواد الختم؟
يعد اختيار المواد أحد أهم الاعتبارات عند طلب الختم الميكانيكي. قد تتطلب نفس هندسة الختم تركيبات مواد مختلفة اعتمادًا على الوسط الذي يتم ضخه وظروف التشغيل.
بالنسبة لسلسلة M7N، تتضمن رموز المواد المتوفرة ما يلي:
- حلقات ثابتة:V1، Q1، Q2، U2، B، A
- حلقات دوارة:ب، أ، س1، س2
- الأختام الثانوية:ف، ه، الخامس، م1، م2
- الينابيع والأجزاء المعدنية:ف، ز، م
بدلاً من اختيار مادة فقط لأنها شائعة الاستخدام، يجب على المشترين توفير وسيلة التشغيل الفعلية وظروف العملية. يمكن للمياه والصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل أن تفرض متطلبات مختلفة جدًا على وجوه الختم واللدائن.
أين يمكن استخدام M7N؟
تم تصميم الختم الميكانيكي متعدد النوابض M7N لتطبيقات المضخات الصناعية التي تتطلب ختمًا موثوقًا للعمود. تشمل بيئات الخدمة النموذجية ما يلي:
- أنظمة ضخ المياه النظيفة
- معدات الصرف الصحي والصرف الصحي
- مضخات نقل الزيت الصناعية
- أنظمة تداول السوائل العامة
- مضخات العمليات الصناعية
- مشاريع صيانة واستبدال المضخات
- معدات المضخات الجديدة التي تتطلب أختام ميكانيكية مترية
بالنسبة لتطبيقات الصرف الصحي أو النفط أو التطبيقات المسببة للتآكل المعتدل، يجب على المشترين تقديم معلومات حول التركيب الفعلي للسوائل. يمكن أن تؤثر درجة الحرارة وظروف التشغيل على ما إذا كان وجه معين ومجموعة الختم الثانوي مناسبة أم لا.
كيف تختار مقاس M7N الصحيح؟
أحد أخطاء الشراء الأكثر شيوعًا هو اختيار الختم الميكانيكي فقط وفقًا لقطر العمود. يحدد قطر العمود الحجم الأساسي لـ M7N، لكنه لا يؤكد أن الختم سيناسب المضخة فعليًا.
قبل تقديم الطلب، تحقق من الأبعاد ومعلومات التشغيل التالية:
- قطر رمح د:يحدد حجم الختم الأساسي.
- د3، د2، د1:التحقق من مساحة التثبيت الشعاعي.
- د1 و م:تأكيد ترتيب التثبيت والخيط.
- L1 وL2 وL3 وL5:التحقق من طول التثبيت المحوري.
- المقعد الثابت:تأكد مما إذا كان G9 أو G6 أو G4 مطلوبًا.
- وسط العمل:يدعم اختيار المواد.
- درجة الحرارة والضغط والسرعة:تأكيد توافق التشغيل.
بالنسبة لمشاريع الاستبدال المعقدة، يمكن أن يؤدي توفير ختم قديم أو رسم الأبعاد أو صور فوتوغرافية واضحة إلى تحسين دقة المطابقة بشكل كبير.
ما الذي يجب على المشترين التحقق منه بحثًا عن مشاريع الاستبدال؟
تتطلب أعمال الاستبدال التحقق من الأبعاد لأن السدادتين اللتين لهما نفس قطر العمود قد يكون لهما متطلبات تركيب مختلفة. يمكن لقائمة المراجعة التالية أن تساعد فرق الشراء والصيانة في إعداد استفسار دقيق:
| نقطة التفتيش | المعلومات التي يجب تقديمها | غاية |
|---|---|---|
| الحجم الأساسي | قطر رمح د | يحدد حجم M7N الأساسي |
| شعاعي صالح | د3 / د2 / د1 | يؤكد مساحة التثبيت المتاحة |
| ترتيب التثبيت | د1 / م | الشيكات تحديد التوافق |
| تناسب محوري | L1 / L2 / L3 / L5 | يؤكد طول التثبيت |
| وسط التشغيل | السائل الفعلي | يدعم اختيار المواد |
| واجب التشغيل | درجة الحرارة / الضغط / السرعة | التحقق من ملاءمة التطبيق |
| الختم الموجود | صور / عينة / رسم | يحسن التحقق من الاستبدال |
يعد هذا الأسلوب مفيدًا بشكل خاص عندما تكون علامة تعريف الختم الأصلية غير مكتملة أو عندما يقوم فريق الصيانة باستبدال الختم من مضخة قديمة.
لماذا العمل مع Qixing لأختام M7N؟
كيشينغ، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co., Ltd.، توفر الأختام الميكانيكية للمشترين الصناعيين وتطبيقات الاستبدال. بالنسبة لمشاريع M7N، يمكن لمصنعها مراجعة متطلبات الأبعاد وتكوينات المقاعد ومجموعات المواد وظروف التشغيل قبل الإنتاج.
بالنسبة للمشترين الذين يبحثون عن ختم ميكانيكي متعدد النوابض، فإن قيمة الاتصال الفني تتجاوز مجرد الحصول على عرض أسعار. إن توفير معلومات دقيقة عن المعدات يسمح للمورد بالتحقق من الختم مقابل التطبيق الفعلي وتقليل مخاطر عدم تطابق الأبعاد.
يدعم Qixing أيضًا الخدمات المخصصة والمطابقة القائمة على العينات. بالنسبة لمتطلبات الاستبدال، يمكن للمشترين تقديم أبعاد العمود أو رسومات التثبيت أو الصور الفوتوغرافية أو عينة الختم الموجودة بالإضافة إلى ظروف التشغيل.
الأسئلة المتداولة
ما هي أحجام العمود المتوفرة للختم الميكانيكي متعدد النوابض M7N؟
تغطي سلسلة M7N أقطار العمود من 14 مم إلى 100 مم.
ما هو نطاق درجة حرارة M7N؟
نطاق درجة حرارة التشغيل المعلن هو -20 درجة مئوية إلى +190 درجة مئوية.
ما هو الحد الأقصى لتصنيف الضغط؟
الحد الأقصى لضغط التشغيل المحدد لـ M7N هو 1.2 ميجا باسكال.
ما هي السرعة القصوى للانزلاق؟
الحد الأقصى لسرعة الانزلاق المعلنة هو 15 م/ث.
ما هو المقعد الثابت القياسي؟
G9 هو المقعد الثابت القياسي، بينما يتوفر G6 وG4 كتكوينات بديلة.
ما هي السوائل التي يمكن لـ M7N التعامل معها؟
تشمل التطبيقات النموذجية المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. يجب أن يعتمد الاختيار النهائي للمواد على الوسط الفعلي وظروف التشغيل.
هل يمكنني اختيار M7N فقط وفقًا لقطر العمود؟
لا. يحدد قطر العمود الحجم الأساسي، ولكن يجب أيضًا التحقق من D3 وD2 وD1 وd1 وL1 وL2 وL3 وL5 وخيط التثبيت M وتكوين المقعد.
هل يمكن لـ Qixing مطابقة الختم الميكانيكي الموجود؟
نعم. يمكن لشركة Qixing مراجعة العينة الموجودة أو الصورة الفوتوغرافية أو رسم الأبعاد مع ظروف تشغيل المضخة لدعم مطابقة الاستبدال.
ما هي المعلومات التي يجب أن أرسلها عند طلب عرض الأسعار؟
قم بتوفير قطر العمود، وأبعاد التثبيت الرئيسية، ووسط العمل، ودرجة الحرارة، والضغط، والسرعة، ومتطلبات المقعد الثابت، وأي عينة أو رسم أو صور فوتوغرافية متاحة.
كيف يمكنك طلب حل M7N؟
يبدأ اختيار الختم الميكانيكي الصحيح بمعلومات دقيقة عن الأبعاد والتشغيل. سواء كنت تبحث عن أختام بديلة، أو تطور معدات مضخات جديدة، أو تشتري كميات صناعية، يمكن أن تساعدك شركة Qixing في مراجعة تكوين M7N المطلوب وفقًا لتطبيقك الفعلي. للحصول على المواصفات أو المتطلبات المخصصة أو مطابقة العينات أو عروض أسعار المصنع،اتصل بنامع حجم العمود الخاص بك، وأبعاد التثبيت، ووسط العمل، ودرجة الحرارة، والضغط، والسرعة للحصول على حل مانع للتسرب أكثر ملاءمة.
