502 ختم ميكانيكي للخرطوشة
Qixing هي شركة مصنعة مباشرة للختم الميكانيكي لخرطوشة 502 للمضخات. تغطي السلسلة 502 أحجام عمود من 14 إلى 100 مم، وتستخدم خيارات المقاعد الثابتة BO أو BP، وهي مدرجة للمياه والصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل.

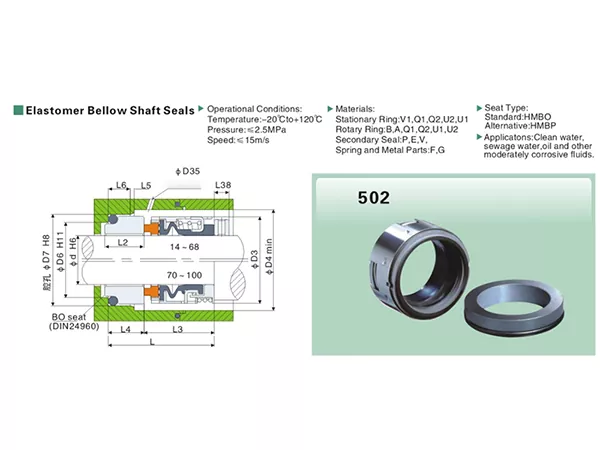

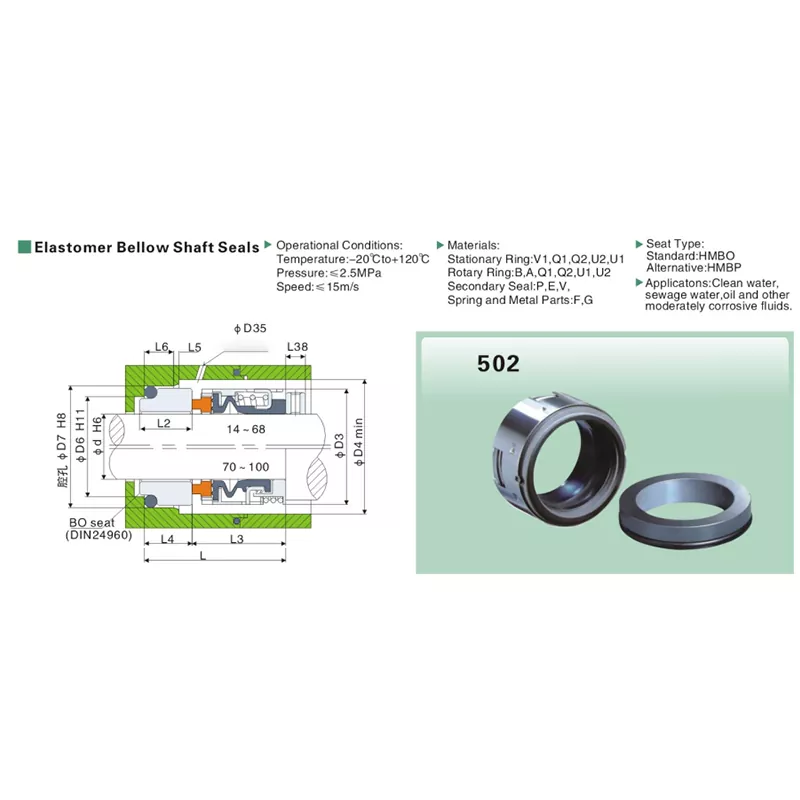

تتميز سلسلة 502 بنطاق واسع الحجم وأبعاد تركيب متعددة تتغير عبر النطاق. وهذا يجعله منتجًا يمثل فيه "قطر العمود 502 +" نقطة انطلاق جيدة، ولكنه لا يكفي دائمًا لطلب استبدال موثوق به. يفصل الرسم الفني أحجام العمود 14-68 مم و70-100 مم في منطقة التثبيت، لذا فإن مطابقة غلاف الختم الموجود أمر مهم.
بالنسبة لشركة Qixing، يؤدي هذا إلى إنشاء سير عمل عملي للشراء: أولاً تحديد حجم 502، ثم التحقق من أبعاد المقعد الثابت والعمود والمبيت، وأخيرًا التأكد من السائل والضغط ودرجة الحرارة والسرعة قبل الإنتاج.
ما الذي يجعل سلسلة 502 مميزة
- تغطية واسعة للعمود من 14 ملم إلى 100 ملم.
- نطاق التشغيل: -20 درجة مئوية إلى +120 درجة مئوية، ضغط يصل إلى 2.5 ميجا باسكال وسرعة انزلاق تصل إلى 15 م/ث.
- المقعد الثابت القياسي مُدرج على أنه BO؛ تم إدراج BP كبديل.
- يحدد الرسم الفني مقعد BO بعلامة DIN24960.
- يتضمن الرسم منفذ تنظيف/تبريد في منطقة السكن.
- يتم تقديم 502 بواسطة Qixing كختم ميكانيكي لخرطوشة 502 ويستخدم هيكل ختم من المطاط الصناعي.
- يتم توفير خيارات رمز المادة للحلقة الثابتة، والحلقة الدوارة، والختم الثانوي، والأجزاء الزنبركية والمعدنية.
502 في لمحة
| عنصر التحديد | المعلومات الفنية |
| الكلمة الرئيسية لمنتج الموقع | 502 ختم ميكانيكي للخرطوشة |
| فئة المنتج | المطاط الصناعي بيلو الأختام رمح |
| أحجام رمح | 14-100 ملم |
| درجة حرارة | -20 درجة مئوية إلى +120 درجة مئوية |
| ضغط | ≥ 2.5 ميجا باسكال |
| سرعة الانزلاق | ≥ 15 م/ث |
| مقعد ثابت قياسي | بو |
| مقعد ثابت بديل | بي بي |
| مرجع المقعد موضح في الرسم | مقعد بو (DIN24960) |
| رموز الرنين الثابتة | V1 / Q1 / Q2 / U2 / U1 |
| رموز الحلقة الدوارة | ب / أ / س1 / س2 / يو1 / يو2 |
| رموز الختم الثانوية | ف / ه / الخامس |
| رموز الأجزاء الربيعية والمعدنية | ف/ز |
| التطبيقات المدرجة | المياه النظيفة / مياه الصرف الصحي / الزيت / السوائل الأخرى المسببة للتآكل بشكل معتدل |
مقعد BO أو مقعد BP؟
تسرد المواصفات الفنية BO كمقعد قياسي و BP كبديل. كما أنه يشير أيضًا إلى مقعد BO بمرجع DIN24960 في الرسم. ومع ذلك، فإن مواصفات المنتج لا تفسر اختلاف الأداء بين BO وBP. بالنسبة لطلب الاستبدال، فإن النهج الأكثر أمانًا هو تحديد المقعد المستخدم في التثبيت الحالي وتأكيد الأبعاد ذات الصلة بدلاً من التعامل مع الرمزين على أنهما قابلان للتبديل تلقائيًا.
طريقة أفضل لمطابقة استبدال 502
| خطوة | ما يجب التحقق منه | لماذا يهم؟ |
| 1 | حجم النموذج والرمح | يضيق نطاق الحجم 502 بسرعة. |
| 2 | المقعد الثابت: BO أو BP | نمط المقعد هو عنصر اختيار منفصل في مواصفات المنتج. |
| 3 | أبعاد D3 / D4 / D6 / D7 | يؤكد السكن ومغلف المقعد. |
| 4 | إل / إل 3 / إل 4 / إل 5 / إل 6 / إل 2 / إل 38 | يتحقق من مساحة التثبيت المحورية. |
| 5 | حالة المواد الصلبة والمتوسطة | يدعم مراجعة كود المادة والتطبيق. |
| 6 | درجة الحرارة / الضغط / السرعة | يؤكد بقاء الواجب ضمن مظروف التشغيل المدرج. |
اختيار السوائل: اقرأ سطر التطبيق بعناية
تتضمن مواصفات المنتج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. وهذا مفيد للتصفية الأولية، ولكنه ليس بيان توافق كيميائي عالمي. يمكن أن تحتوي مياه الصرف الصحي على مواد صلبة عالقة، ويمكن أن تحتوي الزيوت على مواد مضافة، وتختلف السوائل المسببة للتآكل بشكل كبير في التركيز ودرجة الحرارة.
لهذا السبب، يجب على Qixing التأكد من الوسط الفعلي قبل اختيار رموز مواد الوجه والختم الثانوي. وهذا مهم بشكل خاص عندما يكون التطبيق أكثر عدوانية من عبارة مواصفات المنتج "تآكل معتدل".
خيارات رمز المادة
المواصفات الفنية تعطي خيارات المواد كرموز فقط. تحتفظ صفحة المنتج هذه بهذه الرموز دون اختراع أسماء مواد غير مدعومة:
- الحلقة الثابتة: V1 / Q1 / Q2 / U2 / U1
- الحلقة الدوارة: B / A / Q1 / Q2 / U1 / U2
- الختم الثانوي: P / E / V
- الزنبرك والأجزاء المعدنية: F/G
ما يجب قياسه قبل إزالة الختم القديم
إذا تم الحصول على 502 كبديل، فيمكن لفرق الصيانة توفير الوقت عن طريق تسجيل بعض الأبعاد قبل التخلص من التجميع القديم. قم بقياس قطر العمود أولاً، ثم قم بتسجيل القطر الخارجي للمقعد وطول التثبيت المحوري. إذا أمكن، لاحظ أيضًا ترتيب منفذ الشطف/التبريد الموضح في الرسم الفني.
- قطر رمح د
- أقطار المقعد والإسكان D3 / D4 / D6 / D7
- أطوال العمل الشاملة L / L3 / L4
- الأبعاد المحورية الثانوية L5 / L6 / L2 / L38
- نمط المقعد الحالي وعلامات النموذج المرئية
- صور واضحة للتجميع الكامل والمقعد الثابت
لماذا تختار Qixing لـ 502
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لسلسلة 502، يمكننا مراجعة النموذج وحجم العمود والأبعاد ومتطلبات المقعد وظروف الخدمة معًا قبل عرض الأسعار، وهو أكثر فائدة من الاقتباس من رقم الطراز وحده.
بالنسبة لمشاريع تصنيع المعدات الأصلية والاستبدال، يمكن أن يعتمد الاختيار المخصص على الرسومات أو العينات الموجودة أو قياسات الأبعاد أو بيانات التشغيل. يمكن تأكيد متطلبات الطاقة الإنتاجية أو الشهادات أو التسليم المحددة بشكل منفصل للمشروع بدلاً من افتراضها على صفحة المنتج.
التعليمات
ما هي أحجام العمود المتوفرة لسلسلة 502؟
تتضمن مواصفات المنتج 502 مقاسًا يتراوح قطر العمود من 14 مم إلى 100 مم.
ما هي حدود التشغيل المبينة لـ 502؟
نطاق التشغيل هو -20 درجة مئوية إلى +120 درجة مئوية، والضغط يصل إلى 2.5 ميجا باسكال وسرعة الانزلاق تصل إلى 15 م/ث.
ما هو المقعد الثابت القياسي؟
تم إدراج BO كمقعد قياسي، بينما تم إدراج BP كمقعد بديل.
هل تشير مواصفات المنتج إلى DIN24960؟
نعم. يشير الرسم الفني إلى مقعد BO بمرجع DIN24960.
ما هي السوائل المدرجة في 502؟
يتم إدراج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
هل 502 عبارة عن ختم خرطوشة أم ختم من المطاط الصناعي؟
تقدم شركة Qixing هذا المنتج باعتباره الختم الميكانيكي للخرطوشة 502. يجب أن يكون هيكل الختم المطاطي الخاص به مطابقًا للأبعاد وظروف التشغيل قبل الطلب.
هل يمكنني الطلب حسب قطر العمود فقط؟
قطر العمود هو نقطة الاختيار الأولى، ولكن يجب أيضًا التحقق من نمط المقعد وأبعاد التثبيت لأعمال الاستبدال.
ما الذي يجب أن أرسله للحصول على عرض أسعار بديل؟
أرسل النموذج الحالي وحجم العمود ونمط المقعد وأبعاد التثبيت والوسط والضغط ودرجة الحرارة والسرعة وصور واضحة إذا كانت متوفرة.
هل يمكن لـ Qixing تخصيص ختم 502؟
يمكن أن تدعم Qixing المطابقة المخصصة بناءً على الأبعاد والعينات وبيانات التشغيل. يجب تأكيد أي تكوين غير قياسي كل حالة على حدة.
هل يمكن تبديل BO وBP تلقائيًا؟
BO هو المقعد القياسي و BP هو المقعد البديل. تأكد من الأبعاد ومتطلبات التثبيت قبل التعامل مع خيارات المقعد على أنها قابلة للتبديل.
502 جدول الأبعاد
يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing 502.
| نموذج | d | د3 | د4 | د6 | د7 | د35 | L | L3 | L4 | L5 | L6 | L2 | L38 |
| 502-14 | 14 | 24 | 26 | 21 | 25 | 6.5 | 35.0 | 23.0 | 12.0 | 1.5 | 4 | 12.5 | 5.0 |
| 502-16 | 16 | 26 | 28 | 23 | 27 | 6.5 | 35.0 | 23.0 | 12.0 | 1.5 | 4 | 12.5 | 5.0 |
| 502-18 | 18 | 32 | 34 | 27 | 33 | 6.5 | 37.5 | 24.0 | 13.5 | 2.0 | 5 | 14.5 | 7.5 |
| 502-20 | 20 | 34 | 36 | 29 | 35 | 6.5 | 37.5 | 24.0 | 13.5 | 2.0 | 5 | 14.5 | 7.5 |
| 502-22 | 22 | 36 | 38 | 31 | 37 | 6.5 | 37.5 | 24.0 | 13.5 | 2.0 | 5 | 14.5 | 7.5 |
| 502-24 | 24 | 38 | 40 | 33 | 39 | 6.5 | 40.0 | 26.7 | 13.3 | 2.0 | 5 | 14.5 | 7.5 |
| 502-25 | 25 | 39 | 41 | 34 | 40 | 6.5 | 40.0 | 27.0 | 13.0 | 2.0 | 5 | 14.0 | 7.5 |
| 502-28 | 28 | 42 | 44 | 37 | 43 | 6.5 | 42.5 | 30.0 | 12.5 | 2.0 | 5 | 13.5 | 7.5 |
| 502-30 | 30 | 44 | 46 | 39 | 45 | 6.5 | 42.5 | 30.5 | 12.0 | 2.0 | 5 | 13.0 | 7.5 |
| 502-32 | 32 | 46 | 48 | 42 | 48 | 6.5 | 42.5 | 30.5 | 12.0 | 2.0 | 5 | 13.0 | 8.0 |
| 502-33 | 33 | 47 | 49 | 42 | 48 | 6.5 | 42.5 | 30.5 | 12.0 | 2.0 | 5 | 13.0 | 8.0 |
| 502-35 | 35 | 49 | 51 | 44 | 50 | 6.5 | 42.5 | 30.5 | 12.0 | 2.0 | 5 | 13.0 | 8.0 |
| 502-38 | 38 | 54 | 58 | 49 | 56 | 6.5 | 45.0 | 32.0 | 13.0 | 2.0 | 6 | 14.0 | 10.0 |
| 502-40 | 40 | 56 | 60 | 51 | 58 | 6.5 | 45.0 | 32.0 | 13.0 | 2.0 | 6 | 14.0 | 10.0 |
| 502-43 | 43 | 59 | 63 | 54 | 61 | 6.5 | 45.0 | 32.0 | 13.0 | 2.0 | 6 | 14.0 | 12.0 |
| 502-45 | 45 | 61 | 65 | 56 | 63 | 6.5 | 45.0 | 32.0 | 13.0 | 2.0 | 6 | 14.0 | 12.0 |
| 502-48 | 48 | 64 | 68 | 59 | 66 | 6.5 | 45.0 | 32.0 | 13.0 | 2.0 | 6 | 14.0 | 12.0 |
| 502-50 | 50 | 66 | 70 | 62 | 70 | 6.5 | 47.5 | 34.0 | 13.5 | 2.5 | 6 | 14.5 | 12.0 |
| 502-53 | 53 | 69 | 73 | 65 | 73 | 6.5 | 47.5 | 34.0 | 13.5 | 2.5 | 6 | 14.5 | 12.0 |
| 502-55 | 55 | 71 | 75 | 67 | 75 | 6.5 | 47.5 | 34.0 | 13.5 | 2.5 | 6 | 14.5 | 12.0 |
| 502-58 | 58 | 78 | 83 | 70 | 78 | 6.5 | 52.5 | 39.0 | 13.5 | 2.5 | 6 | 14.2 | 14.0 |
| 502-60 | 60 | 80 | 85 | 72 | 80 | 6.5 | 52.5 | 39.0 | 13.5 | 2.5 | 6 | 14.2 | 14.0 |
| 502-63 | 63 | 83 | 88 | 75 | 83 | 6.5 | 52.5 | 39.0 | 13.5 | 2.5 | 6 | 14.2 | 14.0 |
| 502-65 | 65 | 85 | 90 | 77 | 85 | 6.5 | 52.5 | 39.0 | 13.5 | 2.5 | 6 | 14.2 | 14.0 |
| 502-68 | 68 | 88 | 93 | 81 | 90 | 6.5 | 52.5 | 39.0 | 13.5 | 2.5 | 7 | 14.2 | 14.0 |
| 502-70 | 70 | 89 | 95 | 83 | 92 | 6.5 | 60.0 | 45.5 | 14.5 | 2.5 | 7 | 15.2 | 14.0 |
| 502-75 | 75 | 96 | 104 | 88 | 97 | 6.5 | 60.0 | 45.5 | 14.5 | 2.5 | 7 | 15.2 | 14.0 |
| 502-80 | 80 | 104 | 109 | 95 | 105 | 6.5 | 60.0 | 45.0 | 15.0 | 3.0 | 7 | 15.2 | 14.0 |
| 502-85 | 85 | 108 | 114 | 100 | 110 | 6.5 | 60.0 | 45.0 | 15.0 | 3.0 | 7 | 15.7 | 14.0 |
| 502-90 | 90 | 114 | 119 | 105 | 115 | 6.5 | 60.0 | 50.0 | 15.0 | 3.0 | 7 | 15.7 | 14.0 |
| 502-95 | 95 | 118 | 124 | 110 | 120 | 6.5 | 65.0 | 50.0 | 15.0 | 3.0 | 7 | 15.7 | 14.0 |
| 502-100 | 100 | 124 | 129 | 115 | 125 | 6.5 | 65.0 | 50.0 | 15.0 | 3.0 | 7 | 15.7 | 14.0 |
