104U خرطوشة الختم الميكانيكي
Qixing هي شركة متخصصة في تصنيع وتوريد الختم الميكانيكي لخرطوشة 104U التي تقدم حلول ختم مخصصة. يغطي ختم الخرطوشة أحجام عمود من 16 إلى 120 مم، ويعمل من -20 درجة مئوية إلى +180 درجة مئوية، ويدعم التطبيقات حتى 1.0 ميجا باسكال و3000 دورة/دقيقة.

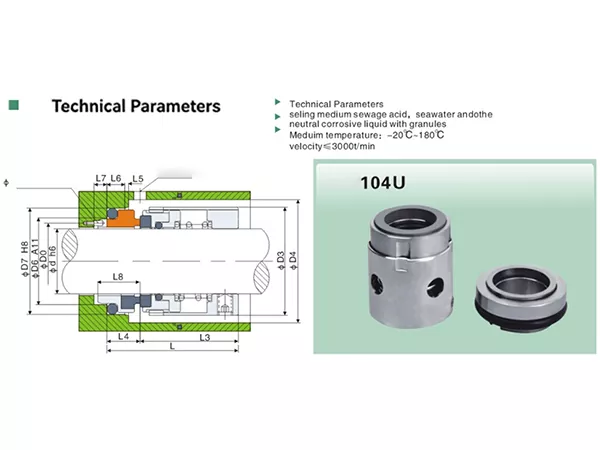

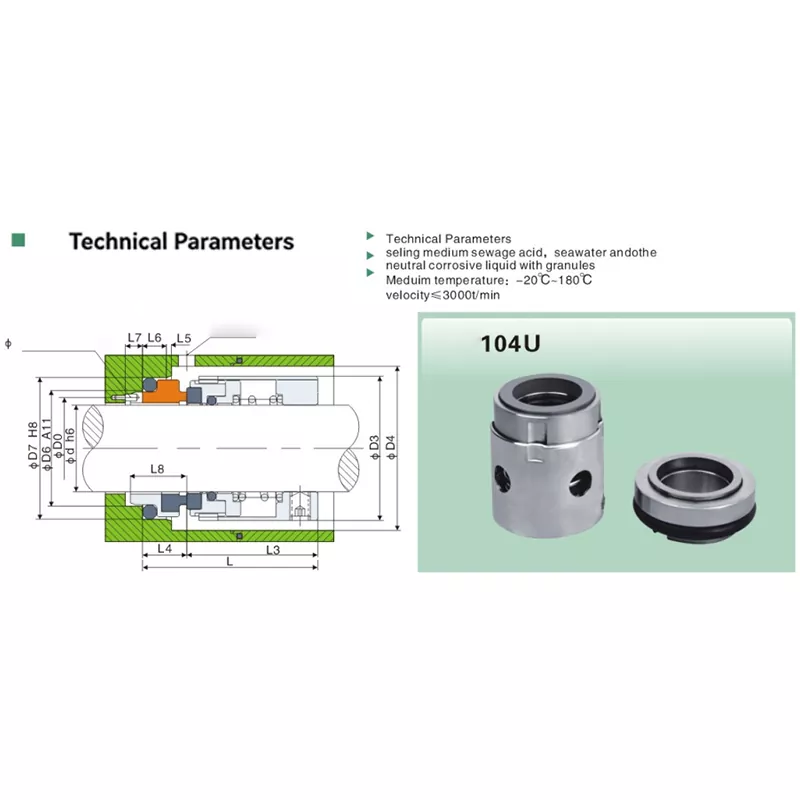

يُظهر الرسم الفني مجموعة ختم متكاملة مع مقعد ثابت منفصل، ومنفذ تنظيف/تبريد، وموقع دبوس مضاد للدوران. لاستبدال أو اختيار معدات جديدة، يجب التحقق من حجم العمود وأبعاد التثبيت مع الوسط الفعلي وظروف التشغيل.
الميزات الرئيسية
- تصميم الختم الميكانيكي لخرطوشة 104U لمطابقة التجميع المبسطة.
- نطاق قطر العمود المتوفر: 16-120 ملم.
- درجة حرارة التشغيل المدرجة: -20 درجة مئوية إلى +180 درجة مئوية.
- ضغط التشغيل المدرج: 0-1.0 ميجا باسكال.
- سرعة الدوران المدرجة: تصل إلى 3000 دورة/دقيقة.
- يتضمن الرسم الفني منفذ تنظيف/تبريد.
- يحدد الرسم الفني موضع الدبوس المضاد للدوران، والذي تم وضع علامة عليه على أنه متوفر ذاتيًا في مواصفات المنتج.
- نطاق واسع الأبعاد للاستبدال الصناعي ومطابقة المعدات.
- يمكن أن تدعم Qixing الاختيار المخصص بناءً على حجم العمود والأبعاد والوسيط وبيانات التشغيل.
المواصفات الفنية
| غرض | مواصفة |
| منتج | 104U خرطوشة الختم الميكانيكي |
| حجم رمح | 16-120 ملم |
| درجة حرارة متوسطة | -20 درجة مئوية إلى +180 درجة مئوية |
| ضغط التشغيل | 0-1.0 ميجا باسكال |
| سرعة الدوران | ≥ 3000 دورة/دقيقة |
| التنظيف / التبريد | منفذ التنظيف/التبريد الموضح في الرسم الفني |
| خاصية منع الدوران | يظهر موضع الدبوس المضاد للدوران؛ يتم توفير الدبوس ذاتيًا |
| الوسائط القابلة للتطبيق | القائمة الصينية: الماء، مياه البحر، الأحماض، القلويات، البنزين، وما إلى ذلك؛ تشير الملاحظة الإنجليزية أيضًا إلى مياه الصرف الصحي/مياه البحر والسوائل المسببة للتآكل المحايدة مع الحبيبات |
التطبيقات
مواصفات المنتج تعطي وصفًا واسعًا للوسيط. يسرد النص الصيني الماء ومياه البحر والحمض والقلويات والبنزين، بينما تشير الملاحظة الإنجليزية أيضًا إلى مياه الصرف الصحي ومياه البحر والسائل المتآكل المحايد مع الحبيبات. نظرًا لعدم محاذاة خطي اللغة بشكل كامل، يجب تأكيد التركيبة الفعلية للسوائل قبل الاختيار النهائي للمادة.
- خدمة المياه ومياه البحر
- مياه الصرف الصحي أو السوائل التي تحتوي على حبيبات، عندما تكون متوافقة مع تكوين الختم المحدد
- خدمة الأحماض أو القلويات بعد تأكيد توافق المواد
- السوائل الصناعية الأخرى ضمن نطاق درجة الحرارة والضغط والسرعة المذكورة
اعتبارات التصميم والاختيار
ينبغي اختيار 104U بأكثر من رقم الطراز وحده. يتضمن جدول الأبعاد d وD3 وD4 وD6 وD7 وD8 وDo وL وL3 وL4 وL5 وL6 وL7 وL8. بالنسبة لأعمال الاستبدال، قارن هذه الأبعاد بالتركيب الحالي قبل التأكد من الحجم.
يُظهر الرسم الفني اتصال التنظيف/التبريد. إذا كان الجهاز يستخدم تنظيفًا أو تبريدًا خارجيًا، فتأكد من ترتيب المنفذ ومساحة التثبيت المحيطة أثناء التحديد. يشير الرسم أيضًا إلى موضع الدبوس المضاد للدوران ويلاحظ أن الدبوس مزود ذاتيًا.
تتضمن مواصفات المنتج سرعة قصوى تبلغ 3000 دورة/دقيقة، ودرجة حرارة تصل إلى 180 درجة مئوية، وضغطًا يصل إلى 1.0 ميجا باسكال. يمكن أن تعتمد الملاءمة الفعلية على السوائل ومجموعة المواد ومحتوى المواد الصلبة وظروف المعدات، لذلك يجب مراجعة التطبيقات القريبة من هذه الحدود مع بيانات التشغيل الكاملة.
مطابقة الاستبدال والمشتريات
للحصول على ختم ميكانيكي بديل لخرطوشة 104U، أرسل إلى Qixing مرجع النموذج الحالي وقطر العمود وأبعاد التثبيت المتاحة. يمكن أيضًا أن تساعد صور مجموعة الخرطوشة والمقعد الثابت ووصلة التنظيف وتركيب المعدات في مطابقة الطراز.
لا يضمن تشابه النماذج تلقائيًا إمكانية التبادل المباشر. يجب أن تقارن المطابقة الأكثر موثوقية الأبعاد الحرجة وظروف التشغيل الموضحة في هذه الصفحة قبل الإنتاج أو الشحن.
كيفية الطلب/معلومات الاختيار
- قطر العمود المطلوب (د).
- حجم 104U الحالي أو نموذج الختم القديم، إذا كان متاحًا.
- وسط العمل وما إذا كانت المواد الصلبة/الحبيبات موجودة.
- درجة حرارة التشغيل.
- ضغط التشغيل.
- سرعة الدوران.
- أبعاد التثبيت الرئيسية من الختم أو المعدات الموجودة.
- متطلبات اتصال التنظيف/التبريد.
- مطابقة الصور أو الرسومات للاستبدال عندما يكون النموذج الأصلي غير مؤكد.
لماذا تختار Qixing كشركة مصنعة لـ 104U؟
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتزويد الختم الميكانيكي لخرطوشة 104U من وجهة نظر الشركة المصنعة والمصنع. يمكننا دعم مطابقة المنتجات المخصصة من خلال مراجعة حجم العمود ومتطلبات الأبعاد والظروف المتوسطة والتشغيل قبل عرض الأسعار.
بالنسبة لمشاريع تصنيع المعدات الأصلية والاستبدال والمصادر الصناعية، يمكن أن تعمل Qixing من مراجع النماذج أو الرسومات أو الأبعاد أو معلومات العينة الموجودة للمساعدة في تحديد تكوين 104U المطلوب. يمكن تأكيد متطلبات الطاقة الإنتاجية والشهادة والتسليم المحددة بشكل منفصل وفقًا للمشروع.
التعليمات
ما هي الأحجام المتوفرة للختم الميكانيكي لخرطوشة 104U؟
قائمة مواصفات المنتج بأحجام العمود من 16 ملم إلى 120 ملم.
ما هو نطاق درجة حرارة التشغيل؟
تسرد مواصفات المنتج نطاق درجة الحرارة المتوسطة من -20 درجة مئوية إلى +180 درجة مئوية.
ما هو الضغط الذي يمكن أن يتعامل معه 104U؟
نطاق ضغط التشغيل هو 0 إلى 1.0 ميجا باسكال.
ما هي السرعة القصوى للدوران؟
تشير مواصفات المنتج إلى سرعة قصوى تبلغ 3000 دورة/دقيقة.
هل يشتمل 104U على وصلة تنظيف أو تبريد؟
يُظهر الرسم الفني منفذ التنظيف/التبريد. ينبغي تأكيد ترتيب الاتصال المطلوب مع تركيب المعدات.
ما هي الوسائط المدرجة في 104U؟
تشمل الوسائط القابلة للتطبيق الماء ومياه البحر والحمض والقلويات والبنزين، بالإضافة إلى مياه الصرف الصحي/مياه البحر والسوائل المسببة للتآكل المحايدة التي تحتوي على حبيبات. تأكد من توافق المواد مع السوائل الفعلية وظروف التشغيل.
هل تستطيع شركة Qixing تصنيع 104U بديل بناءً على الختم القديم الخاص بي؟
يمكن لشركة Qixing مراجعة نموذج الختم القديم والأبعاد والصور وبيانات التشغيل للمطابقة. يوصى بتأكيد الأبعاد قبل التعامل مع البديل على أنه قابل للتبديل.
ما هي الأبعاد التي يجب أن أقدمها للاستبدال؟
ابدأ بقطر العمود d، وحيثما أمكن، قم بتوفير D3 وD4 وD6 وD7 وD8 وDo وL وL3 وL4 وL5 وL6 وL7 وL8.
هل الدبوس المضاد للدوران مزود بالختم؟
يشير الرسم الفني إلى أن الدبوس المضاد للدوران مزود ذاتيًا. تأكيد نطاق العرض النهائي عند الطلب.
هل يمكن لشركة Qixing توفير أختام 104U مخصصة؟
يمكن أن تدعم Qixing الاختيار والمطابقة المخصصة على أساس الأبعاد والمتوسط ومتطلبات التشغيل. وينبغي تأكيد أي تصميم غير قياسي كل حالة على حدة.
104U جدول الأبعاد
يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing 104U.
| نموذج | d | د3 | د4 | د6 | د7 | د8 | يفعل | L | L3 | L4 | L5 | L6 | L7 | L8 |
| 104 يو-16 | 16 | 33 | 36 | 25 | 33 | 2 | 21 | 49 | 37 | 2 | 1.5 | 5.5 | 7.0 | 16 |
| 104 يو-18 | 18 | 35 | 38 | 28 | 36 | 2 | 23 | 52 | 40 | 12 | 1.5 | 5.5 | 7.0 | 16 |
| 104 يو -20 | 20 | 37 | 40 | 30 | 40 | 3 | 25 | 54 | 40 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104 يو-22 | 22 | 39 | 42 | 32 | 42 | 3 | 27 | 57 | 43 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104 يو -25 | 25 | 42 | 45 | 35 | 45 | 3 | 30 | 57 | 43 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104 يو -28 | 28 | 45 | 48 | 38 | 48 | 3 | 33 | 58 | 44 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104 يو -30 | 30 | 52 | 55 | 40 | 50 | 3 | 35 | 63 | 49 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104 يو -35 | 35 | 57 | 60 | 45 | 55 | 3 | 40 | 65 | 51 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104 يو -40 | 40 | 62 | 65 | 50 | 60 | 3 | 45 | 68 | 54 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104U-45 | 45 | 67 | 70 | 55 | 65 | 3 | 50 | 74 | 60 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 104U-50 | 50 | 72 | 75 | 60 | 70 | 3 | 55 | 77 | 63 | 14 | 2.5 | 6.5 | 8.0 | 19 |
| 104U-55 | 55 | 77 | 80 | 65 | 75 | 3 | 60 | 79 | 65 | 14 | 2.5 | 6.5 | 8.0 | 19 |
| 104U-60 | 60 | 82 | 85 | 70 | 80 | 3 | 65 | 79 | 65 | 14 | 2.5 | 6.5 | 8.0 | 19 |
| 104U-65 | 65 | 92 | 95 | 80 | 90 | 3 | 73 | 91 | 74 | 17 | 2.5 | 6.5 | 8.0 | 22 |
| 104U-70 | 70 | 97 | 100 | 85 | 97 | 3 | 78 | 95 | 76 | 19 | 2.5 | 7.5 | 9.0 | 25 |
| 104U-75 | 75 | 102 | 105 | 90 | 102 | 3 | 83 | 95 | 76 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 104U-80 | 80 | 107 | 110 | 95 | 107 | 3 | 88 | 100 | 81 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 104U-85 | 85 | 112 | 115 | 100 | 112 | 3 | 93 | 101 | 82 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 104U-90 | 90 | 117 | 120 | 105 | 117 | 3 | 98 | 102 | 83 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 104U-95 | 95 | 122 | 125 | 110 | 122 | 3 | 103 | 102 | 83 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 104U-100 | 100 | 127 | 130 | 115 | 127 | 3 | 108 | 102 | 83 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 104U-110 | 110 | 141 | 145 | 130 | 42 | 3 | 120 | 126 | 105 | 21 | 3.0 | 8.0 | 9.0 | 27 |
| 104U-120 | 120 | 151 | 155 | 140 | 152 | 3 | 130 | 126 | 105 | 21 | 3.0 | 8.0 | 9.0 | 27 |
