Z1 ختم ميكانيكي زنبركي واحد

تعتبر شركة Qixing شركة رائدة في تصنيع وتوريد الختم الميكانيكي الزنبركي الفردي Z1 في الصين، حيث تقدم أحجام عمود بالجملة من 16 مم إلى 100 مم لمضخات المياه ومضخات الصرف الصحي والمضخات الكيميائية. بفضل أسعار المصنع التنافسية وخدمة OEM الكاملة، نحن شريكك الموثوق به في مجال الختم الصيني على المدى الطويل. طلب عرض أسعار من Qixing اليوم.

إرسال استفسار

وصف المنتج

إن الختم الميكانيكي ذو الزنبرك الواحد Qixing Z1 عبارة عن ختم عمود دوار للأغراض العامة لمضخات المياه النظيفة ومضخات الصرف الصحي والمضخات الغاطسة والمضخات الكيميائية الخفيفة التي تتعامل مع الماء والزيت والوسائط الضعيفة المسببة للتآكل. إنه يتبع المغلف من النوع 21 المتوافق مع معايير الصناعة، مما يجعله متوافقًا مع تجاويف الختم الزنبركي المفرد ذات المطاط السفلي الأكثر استخدامًا في السوق.

تم تصميم الختم الميكانيكي Z1 بنابض لولبي واحد وختم ثانوي منفاخ مطاطي، ويعمل من -20 درجة مئوية إلى +150 درجة مئوية، حتى 1.0 ميجا باسكال و13 م/ث. باعتبارها مصنعًا صينيًا للختم الميكانيكي Z1 مع الآلات الداخلية والتصفيح والتجميع، فإن شركة Qixing توفر صانعي المضخات OEM والموزعين ومشتري MRO في جميع أنحاء العالم. اتصل بنا لشراء الأختام الميكانيكية Qixing Z1 بأسعار المصنع التنافسية.

معلمة المنتج (المواصفات)

ظروف التشغيل والمواد

المعلمة	قيمة	المعلمة	قيمة
قطر العمود (د)	16 - 100 ملم	حلقة ثابتة	السيراميك / كربيد السيليكون / TC
درجة حرارة	-20 درجة مئوية ~ +150 درجة مئوية	حلقة دوارة	الكربون / كربيد السيليكون / TC
ضغط	0 - 1.0 ميجا باسكال	الختم الثانوي (المنفاخ)	نبر/EPDM/FKM
سرعة رمح	≥ 13 م/ث	الربيع والأجزاء المعدنية	SS304 / SS316
تناوب	ثنائي الاتجاه	النماذج المكافئة	ظرف قياسي من النوع 21

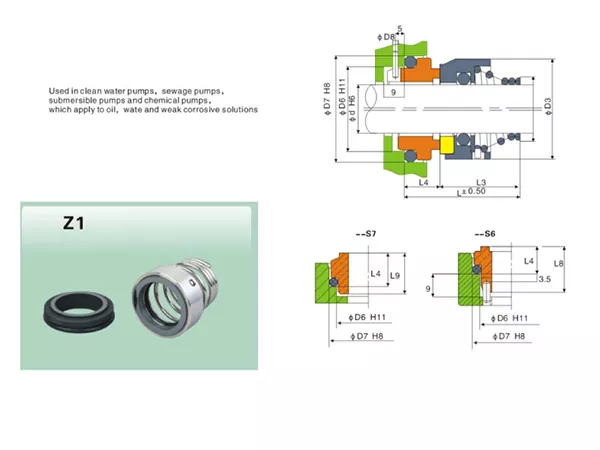

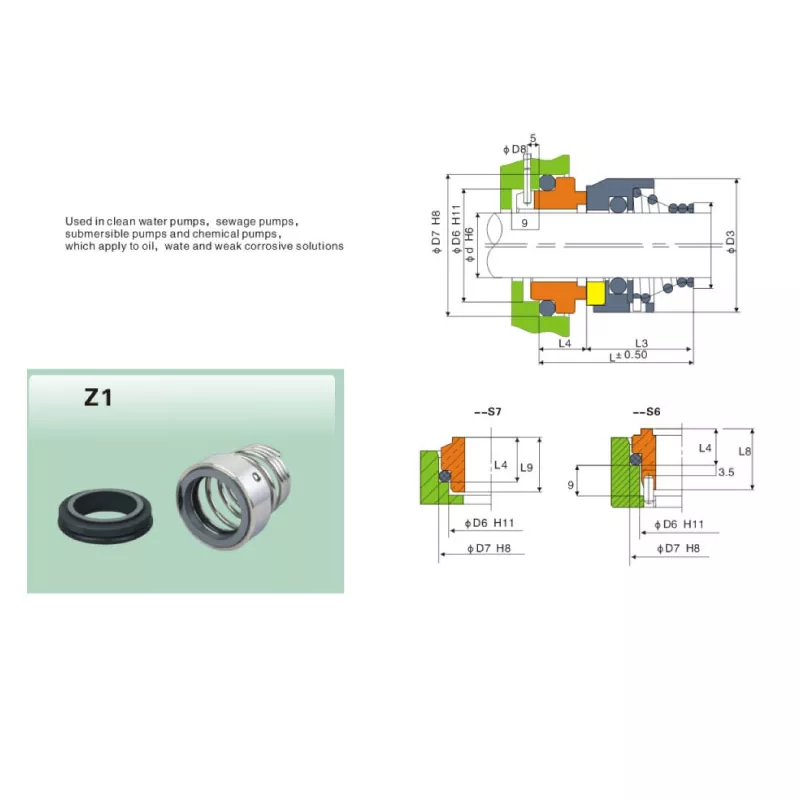

مخطط الأبعاد (جميع الأحجام بالملم)

نموذج	d	د3	د6	د7	د8	L	L3	L4	L8	L9
Z1-16	16	30	23	27	3	37.0	27.0	10	17.5	11.5
Z1-18	18	32	27	33	3	37.5	27.5	10	17.5	12.0
Z1-20	20	34	29	35	3	37.5	27.5	10	17.5	12.0
Z1-22	22	36	31	37	3	37.5	27.5	10	17.5	12.0
Z1-24	24	38	33	39	3	40.0	30.0	10	17.5	12.0
Z1-25	25	39	34	40	3	40.0	30.0	10	17.5	12.0
Z1-28	28	42	37	43	3	42.5	32.5	10	17.5	12.0
Z1-30	30	44	39	45	3	42.5	32.5	10	17.5	12.0
Z1-32	32	46	42	48	3	42.5	32.5	10	17.5	12.0
Z1-33	33	48	42	48	3	42.5	32.5	10	17.5	12.0
Z1-35	35	49	44	50	3	42.5	32.5	10	17.5	12.0
Z1-38	38	54	49	56	4	45.0	32.0	13	20.0	14.5
Z1-40	40	56	51	58	4	45.0	32.0	13	20.0	14.5
Z1-43	43	59	54	61	4	45.0	32.0	13	20.0	14.5
Z1-45	45	61	56	63	4	45.0	32.0	13	20.0	14.5
Z1-48	48	66	59	66	4	45.0	32.0	13	20.0	14.5
Z1-50	50	68	62	70	4	47.5	33.5	14	21.0	15.5
Z1-55	55	71	67	75	4	47.5	33.5	14	21.0	15.5
Z1-60	60	80	72	80	4	52.5	38.5	14	21.0	15.5
Z1-65	65	85	77	85	4	52.5	38.5	14	21.0	15.5
Z1-70	70	90	83	92	4	60.0	44.0	16	22.0	16.5
Z1-75	75	93	88	97	4	60.0	44.0	16	22.0	16.5
Z1-80	80	100	95	105	4	60.0	42.0	18	24.5	20.0
Z1-85	85	105	100	110	4	60.0	42.0	18	24.5	20.0
Z1-90	90	110	110	115	4	65.0	47.0	18	24.5	20.0
Z1-95	95	115	119	120	4	65.0	47.0	18	24.5	20.0
Z1-100	100	120	115	125	4	65.0	47.0	18	24.5	20.0

ميزة المنتج والتطبيق

الميزات الرئيسية

مواد متعددة الأوجه — السيراميك/الكربون للمياه النظيفة، وكربيد السيليكون/الكربون لمياه الصرف الصحي والمواد الكاشطة، وكربيد التنجستن/كربيد التنجستن للمهام الكيميائية. حدد رمز المادة عند الطلب.
الدوران ثنائي الاتجاه — يعمل الزنبرك الملفوف بشكل متماثل في كل من مضخات CW وCCW، مما يبسط المخزون لموزعي الختم الميكانيكي Z1.
زنبرك ذاتي التعويض — يقوم الزنبرك اللولبي بدفع الوجه الدوار للأمام عند حدوث التآكل، مما يحافظ على ضغط التلامس طوال فترة الخدمة.
الاستبدال المنسدل — تتبع أبعاد غلاف Qixing Z1 معيار النوع 21 المستخدم على مستوى الصناعة، لذا يتبادل الختم مع تجاويف زنبركية مطاطية مفردة شائعة دون تعديل المضخة.

التطبيقات النموذجية

مضخات إمدادات المياه والمعالجة وتدوير التدفئة والتهوية وتكييف الهواء
مضخات الصرف الصحي والصرف الصحي الغاطسة
مضخات المواد الكيميائية الخفيفة ومضخات الجرعات (الأحماض الضعيفة والقلويات والمذيبات)
الزراعة والري ومضخات الآبار
تبريد مياه البحر البحرية ومضخات الآسن
تصنيع مضخة OEM - توريد الختم الميكانيكي ذو الزنبرك الفردي Z1 ذو العلامة الخاصة

تفاصيل الإنتاج

ختم الوجه اللف هو خطوة حاسمة. يقوم Qixing بلف كلا الوجهين إلى ≥ 0.0009 مم من التسطيح (≥ 3 نطاقات ضوئية من الهيليوم)، وتم التحقق من ذلك باستخدام جهاز اختبار التسطيح أحادي اللون - وهو مفتاح عمر خدمة الختم الميكانيكي الطويل Z1.

يتم الحصول على المواد وتأهيلها داخليًا: 99% من سيراميك Al₂O₃، وSSiC متكلس بدون ضغط، وكربيد التنغستن YG6/YG8 المرتبط بالكوبالت، وجرافيت الكربون المشرب بالراتنج. يستخدم المنفاخ NBR أو EPDM أو FKM المعالج بالبيروكسيد والمطابق للوسائط الخاصة بالعميل.

يخضع كل ختم ميكانيكي Z1 لفحص الأبعاد والتحقق من استواء الوجه واختبار حمل الزنبرك والفحص البصري قبل التعبئة. المهلة الزمنية هي 3-7 أيام لأحجام المخزون و15-25 يومًا لأوامر OEM المخصصة. اتصل بـ Qixing للحصول على عرض أسعار للختم الميكانيكي Z1 في نفس اليوم.
