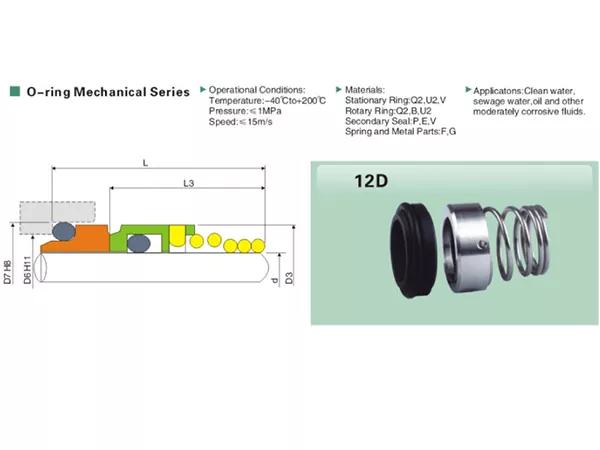

12D ختم ميكانيكي زنبركي واحد
تقوم شركة Qixing بتصنيع الختم الميكانيكي الزنبركي الفردي 12D لتطبيقات تصنيع المعدات الأصلية والاستبدال. يتوفر هذا الختم الميكانيكي ذو الحلقة الدائرية لأحجام العمود من 10 إلى 100 مم ويعمل ضمن نطاق درجة حرارة من -40 درجة مئوية إلى +200 درجة مئوية، مع ضغط يصل إلى 1 ميجاباسكال وسرعة انزلاق تصل إلى 15 م/ث.
يستخدم الختم الميكانيكي الزنبركي الفردي 12D نوابض لولبية واحدة وترتيب إغلاق ثانوي على شكل حلقة O. إن نطاق حجم العمود الواسع يجعلها مناسبة للمعدات الجديدة واستبدال الصيانة ومشاريع مطابقة الأبعاد حيث يلزم وجود ختم مدمج محمل بنابض.
بالنسبة لأعمال الاستبدال، يجب فحص قطر العمود مع D7، وD6، وD3، وL3، وL. وتساعد هذه الأبعاد في التأكد من ملاءمة المقعد الثابت، وغلاف التجميع الدوار، ومساحة التثبيت المحورية المتاحة قبل الإنتاج.
الميزات الرئيسية
- تصميم زنبركي ملفوف واحد مع إغلاق ثانوي بحلقة O.
- يتراوح قطر العمود المتوفر من 10 ملم إلى 100 ملم.
- تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +200 درجة مئوية.
- الحد الأقصى لضغط التشغيل يصل إلى 1 ميجا باسكال.
- أقصى سرعة انزلاق تصل إلى 15 م/ث.
- خيارات متعددة لرموز المواد لأوجه الختم والأختام الثانوية والينابيع والأجزاء المعدنية.
- مناسبة للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
- مناسبة لمطابقة الأبعاد باستخدام العينات أو الرسومات أو قياسات الختم الموجودة.
المواصفات الفنية
| غرض | مواصفة |
| منتج | 12D ختم ميكانيكي زنبركي واحد |
| سلسلة الختم | سلسلة ميكانيكية على شكل حرف O |
| ترتيب الربيع | ربيع لفائف واحدة |
| حجم رمح | 10-100 ملم |
| درجة حرارة | -40 درجة مئوية إلى +200 درجة مئوية |
| ضغط | ≥ 1 ميجا باسكال |
| سرعة الانزلاق | ≥ 15 م/ث |
| رموز الحلقة الثابتة | س2 / يو2 / ف |
| رموز الحلقة الدوارة | س2/ب/ش2 |
| رموز الختم الثانوية | ف / ه / الخامس |
| رموز الأجزاء الزنبركية والمعدنية | ف/ز |
| الوسائط القابلة للتطبيق | المياه النظيفة / مياه الصرف الصحي / الزيت / السوائل الأخرى المسببة للتآكل بشكل معتدل |
اختيار المواد
تدعم سلسلة 12D مجموعات مختلفة من أكواد المواد. يجب أن يعتمد الاختيار النهائي على الوسط الفعلي ودرجة الحرارة والضغط وسرعة التشغيل بدلاً من رقم الطراز وحده.
- الحلقة الثابتة: Q2 / U2 / V
- الحلقة الدوارة: Q2 / B / U2
- الختم الثانوي: P / E / V
- الزنبرك والأجزاء المعدنية: F/G
التطبيقات
يمكن استخدام الختم الميكانيكي الزنبركي الفردي 12D مع المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. بالنسبة لخدمات الصرف الصحي أو الزيوت أو المواد المسببة للتآكل، يجب التأكد من التركيب الفعلي للسوائل ودرجة الحرارة والضغط قبل الانتهاء من تجميع المواد.
كيفية اختيار الحجم الصحيح 12D
- تأكيد قطر رمح د.
- قارن D7 وD6 بأبعاد تركيب المقعد الثابت.
- تحقق من D3 لمعرفة مظروف التجميع الدوار.
- تحقق من L3 وL لمعرفة مساحة التثبيت المحورية المتاحة.
- تأكد من وسط العمل ودرجة الحرارة والضغط وسرعة العمود.
- بالنسبة للمشاريع البديلة، قدم صورًا واضحة أو عينة أو رسمًا موجودًا كلما أمكن ذلك.
لماذا تختار Qixing
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للعملاء الصناعيين. بالنسبة لسلسلة 12D، يمكننا مراجعة الأحجام القياسية بالإضافة إلى متطلبات الاستبدال بناءً على أبعاد العمود وبيانات التثبيت والعينات والرسومات وظروف التشغيل.
الأسئلة المتداولة
ما الأحجام المتوفرة للختم الميكانيكي الزنبركي المفرد 12D؟
يتراوح قطر العمود المتوفر من 10 مم إلى 100 مم.
ما هو نطاق درجة حرارة التشغيل؟
يعمل 12D من -40 درجة مئوية إلى +200 درجة مئوية. لا يزال يتعين التحقق من توافق المواد للوسيط الفعلي.
ما هو الحد الأقصى لضغط التشغيل؟
الحد الأقصى لضغط التشغيل هو 1 ميجا باسكال.
ما هي السرعة القصوى للانزلاق؟
الحد الأقصى لسرعة الانزلاق هي 15 م / ث.
ما هي السوائل التي يمكن استخدام 12D معها؟
تشمل الوسائط النموذجية المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
ما هي الأبعاد التي ينبغي التحقق منها للاستبدال؟
تحقق من قطر العمود d مع D7 وD6 وD3 وL3 وL.
هل يمكن لـ Qixing مطابقة الختم الموجود؟
نعم. يمكن مراجعة مطابقة الاستبدال باستخدام الأبعاد أو الصور أو العينات أو الرسومات مع ظروف التشغيل.
هل قطر العمود كافٍ لتأكيد الختم الصحيح؟
لا. يحدد قطر العمود الحجم الأساسي، ولكن يجب أيضًا التحقق من أبعاد المقعد الثابت والتركيب المحوري.
ما هي المعلومات التي يجب أن أقدمها للاقتباس؟
قم بتوفير حجم العمود وأبعاد التثبيت الرئيسية والوسط ودرجة الحرارة والضغط والسرعة وأي صور أو رسومات متاحة.
هل يمكن تغيير تركيبة المواد لتطبيقات مختلفة؟
نعم. يجب اختيار مجموعة كود المادة وفقًا لوسط العمل الفعلي وظروف التشغيل.

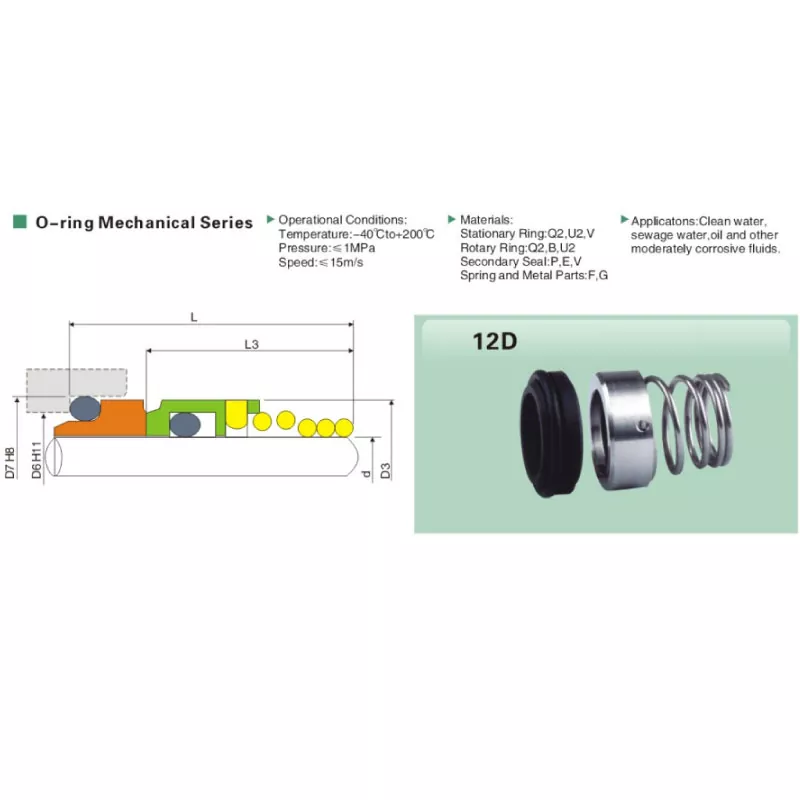

جدول الأبعاد 12D
الأبعاد بالملليمتر. تأكد من الأبعاد الحرجة مقابل التثبيت الحالي قبل الإنتاج.
| نموذج | d | د7 | د6 | د3 | L3 | L |
| 12د-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12د-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12د-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12 د-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12 د-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12د-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12د-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12د-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12د-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12د-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12د-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12د-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12 د-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12 د-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12 د-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12د-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12د-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12د-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12د-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12D-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12 د-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12 د-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12 د-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12د-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12 د-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12 د-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12 د-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12د-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12 د-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12د-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12د-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12د-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12د-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12D-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
