103U خرطوشة الختم الميكانيكي
تقدم شركة Qixing، الشركة المصنعة والموردة للختم الميكانيكي لخرطوشة 103U، حلول مصنع مخصصة لمشتري OEM والمشترين البديلين. 103U عبارة عن سدادة زنبركية فردية غير متوازنة ومثبتة داخليًا بأحجام تتراوح بين 16 و120 مم لمياه الصرف الصحي ومياه البحر والسوائل المسببة للتآكل المحتوية على جزيئات وحمض.
تمنح مواصفات المنتج الختم الميكانيكي للخرطوشة 103U هوية هيكلية أكثر وضوحًا من قائمة ختم الخرطوشة العامة: فهي تصف الختم بأنه مثبت داخليًا، وتدفق داخلي، وغير متوازن، ويحركه زنبرك واحد. يعد هذا المزيج مفيدًا للمشترين لأنه يوفر أربع نقاط تفتيش ملموسة عند استبدال الختم الموجود: اتجاه التثبيت، وترتيب التدفق، ونوع التوازن، وترتيب الزنبرك.
بدلاً من الاختيار حسب قطر العمود فقط، يجب على فريق الصيانة أو الشراء التأكد من أن التجميع الحالي يتبع نفس التصميم الأساسي ثم مقارنة أبعاد التثبيت المهمة. يعد هذا مهمًا بشكل خاص عندما لا يحتوي الختم القديم على علامات يمكن قراءتها أو عند استخدام عدة مجموعات خراطيش متشابهة بصريًا في نفس المصنع.
103U في لمحة
| البند الفني | بيانات 103U |
| وصف التصميم | محرك داخلي / تدفق داخلي / غير متوازن / زنبركي واحد |
| نطاق حجم رمح | 16-120 ملم |
| درجة حرارة متوسطة | -20 درجة مئوية إلى +180 درجة مئوية |
| ضغط متوسط | ≥ 1.0 ميجا باسكال |
| سرعة الدوران | ≥ 3000 دورة/دقيقة |
| الوسائط المدرجة | مياه الصرف الصحي والأحماض ومياه البحر وغيرها من السوائل المسببة للتآكل المحايدة التي تحتوي على جزيئات |
طريقة أفضل لاختيار 103U: ابدأ بمخاطر الفشل
| حالة المشتري | ما يجب تأكيده أولا | لماذا يهم |
| استبدال 103U القديم | حجم العمود + L + L3 + D3/D4 | اسم النموذج وحده لا يثبت ملاءمة الأبعاد. |
| علامة الختم غير قابلة للقراءة | الصور + حجم العمود + الأقطار الرئيسية + الطول الإجمالي للتركيب | يغطي جدول الأبعاد العديد من الأحجام بمجموعات متشابهة المظهر. |
| وسط يحتوي على جسيمات | نوع السائل + محتوى الجسيمات + ظروف التشغيل | تسرد مواصفات المنتج السوائل المسببة للتآكل المحايدة التي تحتوي على جزيئات؛ التوافق الفعلي لا يزال يعتمد على المواد المحددة. |
| خدمة ارتفاع درجة الحرارة | درجة الحرارة المستمرة الفعلية | درجة حرارة التشغيل تصل إلى 180 درجة مئوية؛ يجب أن تتناسب مجموعة المواد النهائية مع الوسيلة والواجب. |
| معدات عالية السرعة | دورة في الدقيقة الفعلية | سقف مواصفات المنتج هو 3000 دورة / دقيقة. |
| تصنيع المعدات الأصلية / المعدات الجديدة | مظروف التثبيت الكامل + بيانات التشغيل | وهذا يسمح للمصنع بمطابقة الأبعاد وظروف العمل. |
الوسائط: اقرأ صياغة مواصفات المنتج بعناية
تشمل الوسائط المناسبة مياه الصرف الصحي والأحماض ومياه البحر وغيرها من السوائل المسببة للتآكل المحايدة التي تحتوي على جزيئات. بالنسبة للخدمة الحمضية أو خدمة مياه البحر أو السوائل ذات المواد الصلبة، تأكد من التركيز الفعلي وخصائص الجسيمات ومواد الختم المحددة قبل الإنتاج.
للحصول على اختيار دقيق، قم بتحويل وصف متوسط واسع إلى بيانات تشغيل حقيقية بدلاً من التعامل مع "الحمض" أو "مياه الصرف الصحي" كواجب ثابت واحد.
103U vs 104U: لماذا لا ينبغي التعامل مع أرقام النماذج على أنها قابلة للتبديل
يحتوي الطرازان 103U و104U على العديد من قيم القطر والعمود المتشابهة، لكن طول التثبيت الإجمالي L يختلف باختلاف الأحجام. على سبيل المثال، 103U-16 يستخدم L = 52 مم بينما 104U-16 يستخدم L = 49 مم؛ تستخدم 103U-20 الطول = 58 ملم بينما تستخدم 104U-20 الطول = 54 ملم.
هذا الاختلاف البسيط هو بالضبط نوع التفاصيل التي يمكن أن تحول الاستبدال "بنفس الحجم" إلى مشكلة مناسبة. إذا كان المشتري يختار بين 103U و104U، فقارن أبعاد الرسم والتركيب الكاملة بدلاً من الاعتماد على قطر العمود أو التشابه البصري.
لفرق الصيانة: خمسة قياسات يجب اتخاذها قبل إزالة الختم القديم
- قطر رمح د.
- القطران الخارجيان الأساسيان D3 وD4.
- أقطار التثبيت D6 و D7.
- الطول الإجمالي المثبت L.
- الطول المرجعي المحوري L3، بالإضافة إلى L4-L8 عندما يكون ذلك ممكنًا.
لا تحل هذه القياسات محل الرسم الكامل، ولكنها تنشئ نقطة بداية أقوى بكثير لمطابقة المصنع من اسم النموذج وحده. يجب التقاط الصور قبل التفكيك إذا كان من الصعب إعادة بناء ترتيبات التثبيت لاحقًا.
تخصيص المصنع: ما يمكن أن يعمل منه Qixing
Qixing هي شركة مصنعة ومصنع، لذا يجب أن تقود صفحة المنتج المشتري نحو معلومات الإنتاج القابلة للاستخدام. للحصول على الحجم القياسي، أرسل نموذج 103U وقطر العمود. للاستبدال أو عمل OEM، أرسل أيضًا الرسم والأبعاد الرئيسية والوسط ودرجة الحرارة والضغط والسرعة. إذا تمت إزالة الختم بالفعل، فيمكن أن تساعد الصور الواضحة للتجميع والمقعد الثابت في عملية المطابقة.
لا يعني التخصيص بالضرورة تصميم ختم جديد تمامًا. في العديد من استفسارات B2B، يبدأ التخصيص بتأكيد الحجم الصحيح وحالة العمل وتكوين المواد لمعدات المشتري.
متى تسأل Qixing قبل الطلب
- يعتبر سائل العمل أكثر تآكلًا مما يوحي به وصف مواصفات المنتج.
- يحتوي السائل على مواد صلبة أو حبيبات وحالة الجسيمات غير مؤكدة.
- درجة حرارة التشغيل قريبة من 180 درجة مئوية.
- السرعة قريبة من 3000 دورة / دقيقة.
- يبدو الختم القديم مشابهًا للختم 103U ولكن علامة النموذج مفقودة.
- يتطابق حجم العمود ولكن لا يتطابق مع واحد أو أكثر من أبعاد التثبيت.
- أنت تقوم باستبدال 104U أو سلسلة أخرى قريبة بـ 103U.
التعليمات
ما هو نطاق حجم الختم الميكانيكي لخرطوشة 103U؟
قائمة مواصفات المنتج بأقطار العمود من 16 ملم إلى 120 ملم.
ما هو نوع التصميم هو 103U؟
إن 103U عبارة عن سدادة غير متوازنة وتدفق داخلي ومثبتة داخليًا ويتم تشغيلها بواسطة زنبرك واحد.
ما هي حدود العمل المذكورة؟
تتضمن مواصفات المنتج درجة حرارة متوسطة من -20 درجة مئوية إلى +180 درجة مئوية، وضغط متوسط يصل إلى 1.0 ميجاباسكال وسرعة دوران تصل إلى 3000 دورة/دقيقة.
ما هي الوسائط المدرجة في 103U؟
تشمل الوسائط المناسبة مياه الصرف الصحي والأحماض ومياه البحر وغيرها من السوائل المسببة للتآكل المحايدة التي تحتوي على جزيئات. يجب التحقق من توافق المواد النهائي للسائل الفعلي.
هل يمكنني الطلب حسب قطر العمود فقط؟
بالنسبة لأمر متكرر مع رسم مؤكد، قد يحدد قطر العمود الحجم. بالنسبة لأعمال الاستبدال، توصي شركة Qixing بالتحقق من أبعاد التثبيت أيضًا.
هل 103U قابل للتبديل مع 104U؟
لا تفترض إمكانية التبادل المباشر. تعرض الجداول المرفقة أطوالًا إجمالية مختلفة لعدة نماذج ذات حجم عمود واحد.
ماذا يجب أن أرسل إذا كنت لا أعرف النموذج القديم؟
أرسل قطر العمود وأبعاد التثبيت الرئيسية وصور الختم والمقعد الثابت وظروف التشغيل.
هل يمكن لشركة Qixing أن تصنع حلاً مخصصًا لـ 103U؟
يمكن لشركة Qixing مراجعة الحجم والأبعاد ومتطلبات التشغيل لمطابقة المصنع. وينبغي تأكيد أي متطلبات أبعاد أو مواد غير قياسية كل حالة على حدة.

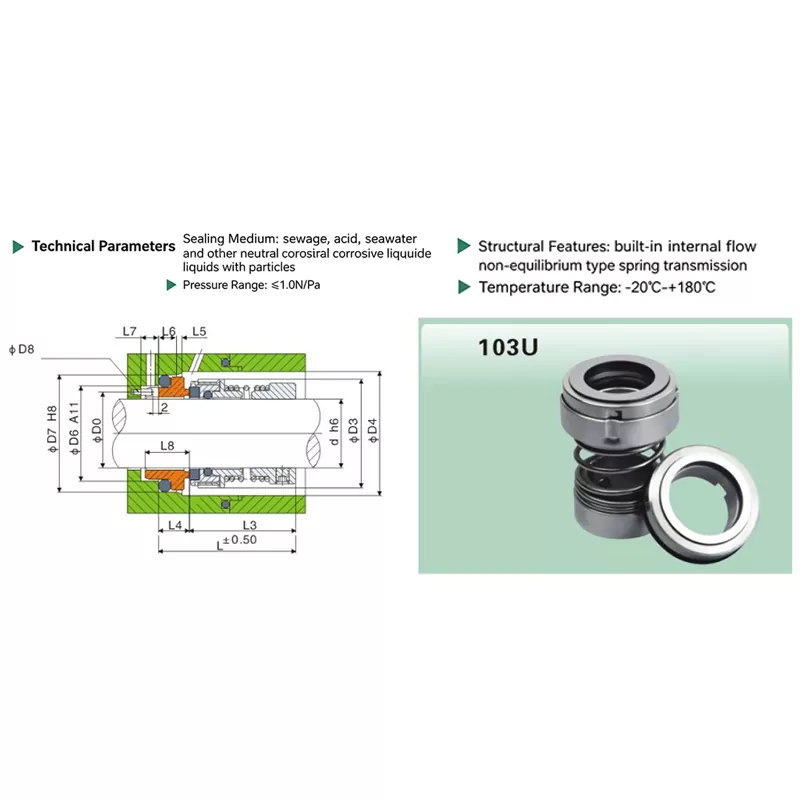

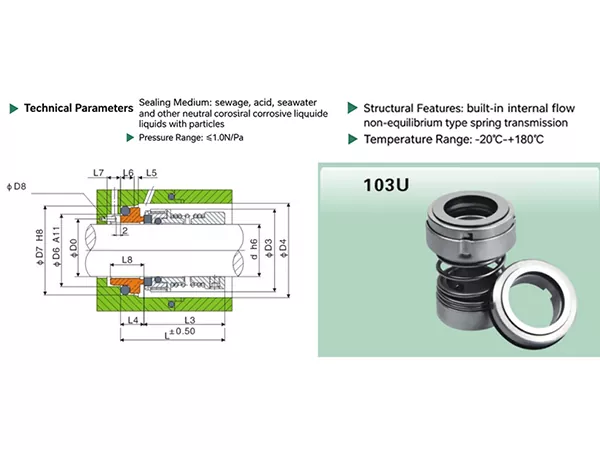

103U جدول الأبعاد
يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing 103U.
| نموذج | d | د3 | د4 | د6 | د7 | د8 | د0 | L | L3 | L4 | L5 | L6 | L7 | L8 |
| 103 يو-16 | 16 | 33 | 36 | 25 | 33 | 2 | 21 | 52 | 40 | 12 | 1.5 | 5.5 | 7.0 | 16 |
| 103U-18 | 18 | 35 | 38 | 28 | 36 | 2 | 23 | 56 | 44 | 12 | 1.5 | 5.5 | 7.0 | 16 |
| 103 يو -20 | 20 | 37 | 40 | 30 | 40 | 3 | 25 | 58 | 44 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103 يو-22 | 22 | 39 | 42 | 32 | 42 | 3 | 27 | 62 | 48 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103 يو -25 | 25 | 42 | 45 | 35 | 45 | 3 | 30 | 62 | 48 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103 يو -28 | 28 | 45 | 48 | 38 | 48 | 3 | 33 | 64 | 50 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103 يو -30 | 30 | 52 | 55 | 40 | 50 | 3 | 35 | 70 | 56 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103 يو -35 | 35 | 57 | 60 | 45 | 55 | 3 | 40 | 74 | 60 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103U-40 | 40 | 62 | 65 | 50 | 60 | 3 | 45 | 78 | 64 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103U-45 | 45 | 67 | 70 | 55 | 65 | 3 | 50 | 85 | 71 | 14 | 2.0 | 6.5 | 8.0 | 19 |
| 103U-50 | 50 | 72 | 75 | 60 | 70 | 3 | 55 | 89 | 75 | 14 | 2.5 | 6.5 | 8.0 | 19 |
| 103U-55 | 55 | 77 | 80 | 65 | 75 | 3 | 60 | 91 | 77 | 14 | 2.5 | 6.5 | 8.0 | 19 |
| 103U-60 | 60 | 82 | 85 | 70 | 80 | 3 | 65 | 91 | 77 | 14 | 2.5 | 6.5 | 8.0 | 19 |
| 103U-65 | 65 | 92 | 95 | 80 | 90 | 3 | 73 | 106 | 89 | 17 | 2.5 | 6.5 | 8.0 | 22 |
| 103U-70 | 70 | 97 | 100 | 85 | 97 | 3 | 78 | 110 | 91 | 19 | 2.5 | 7.5 | 9.0 | 25 |
| 103U-75 | 75 | 102 | 105 | 90 | 102 | 3 | 83 | 110 | 91 | 19 | 2.5 | 7.5 | 9.0 | 25 |
| 103U-80 | 80 | 107 | 110 | 95 | 107 | 3 | 88 | 117 | 98 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 103U-85 | 85 | 112 | 115 | 100 | 112 | 3 | 93 | 119 | 100 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 103U-90 | 90 | 117 | 120 | 105 | 117 | 3 | 98 | 120 | 101 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 103U-95 | 95 | 122 | 125 | 110 | 122 | 3 | 103 | 120 | 101 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 103U-100 | 100 | 127 | 130 | 115 | 127 | 3 | 108 | 120 | 101 | 19 | 3.0 | 7.5 | 9.0 | 25 |
| 103U-110 | 110 | 141 | 145 | 130 | 142 | 3 | 120 | 147 | 126 | 21 | 3.0 | 8.0 | 9.0 | 27 |
| 103U-120 | 120 | 151 | 155 | 140 | 152 | 3 | 130 | 147 | 126 | 21 | 3.0 | 8.0 | 9.0 | 27 |
