59B الختم الميكانيكي للمضخة الكيميائية

تعتبر شركة Qixing شركة متخصصة في تصنيع وتوريد الختم الميكانيكي للمضخة الكيميائية 59B، حيث تقدم حلول ختم مخصصة. يغطي الموديل 59B أحجام عمود تتراوح من 14 إلى 100 مم، وهو مُدرج للسوائل المسببة للتآكل القوية، ويعمل في نطاق تشغيل يتراوح من -40 درجة مئوية إلى +250 درجة مئوية وما يصل إلى 2.5 ميجا باسكال.

إرسال استفسار

وصف المنتج

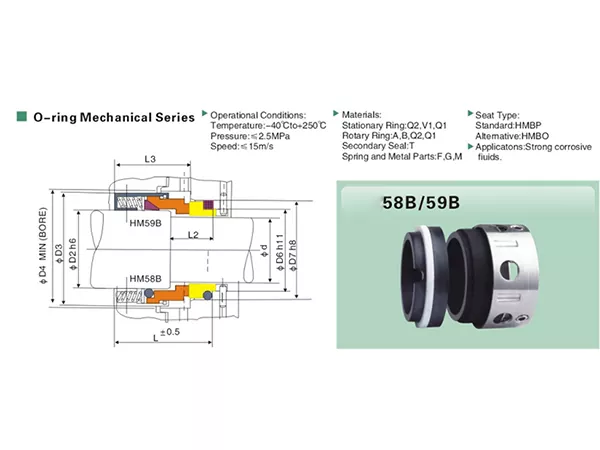

توفر مواصفات المنتج للطرازين 58B و59B جدولًا واحدًا بحجم مشترك ومظروف تشغيل مشتركًا واحدًا. ما لا يقدمه هو شرح مكتوب مفصل لكيفية اختلاف الترتيبين في الخدمة. تقوم الصفحة ببساطة بتسمية الرسم العلوي 59ب والرسم السفلي 58ب.

بالنسبة لأعمال الاستبدال، فإن ذلك يجعل الختم المادي الموجود أمامك ذا قيمة خاصة. قبل التخلص منها، قم بتصوير المجموعة، وسجل حجم العمود، وحدد المقعد الثابت إن أمكن، وقم بقياس الأبعاد المحورية والشعاعية الرئيسية. يمكن أن تكون هذه التفاصيل أكثر حسمًا من وضع العلامات الجزئية على النموذج.

المواصفات الفنية

غرض	البيانات الفنية
الكلمة الرئيسية للمنتج	59B الختم الميكانيكي للمضخة الكيميائية
عائلة المنتج	سلسلة ميكانيكية على شكل حرف O
نطاق حجم رمح	14-100 ملم
درجة حرارة	-40 درجة مئوية إلى +250 درجة مئوية
ضغط	≥ 2.5 ميجا باسكال
سرعة الانزلاق	≥ 15 م/ث
ملاحظة نوع المقعد	المعيار: BP / البديل: BO
رموز الرنين الثابتة	س2 / ف1 / س1
رموز الحلقة الدوارة	أ/ب/س2/س1
الختم الثانوي	T
الربيع والأجزاء المعدنية	ف/ز/م
تطبيق مدرج	سوائل قوية قابلة للتآكل

59B و58B يتشاركان الجدول - وهذا هو بالضبط سبب أهمية التأكيد

يمكن للطاولة المشتركة أن تجعل العائلة تبدو قابلة للتبديل للوهلة الأولى. ومع ذلك، يُظهر الرسم الفني ترتيبين منفصلين. نظرًا لأن مواصفات المنتج لا تنص على أن كل تكوينات 58B و59B قابلة للتبديل بشكل مباشر، فيجب على Qixing التحقق من الشكل الهندسي الحالي بدلاً من القيام بهذا الافتراض.

فحص الاستبدال المفيد هو مقارنة d وD2 وD3 وD4 وL وL2 وL3 وd6 وD7 بالتجميع القديم. هذه هي الأبعاد المنشورة بالفعل في جدول الأبعاد.

اختيار المقعد

BP هو المقعد القياسي وBO هو المقعد البديل. بالنسبة للمشاريع البديلة، تأكد من ترتيب المقاعد الحالية وأبعادها قبل الطلب.

إذا كان من الممكن تحديد المقعد الثابت الحالي، فقم بإدراج هذه المعلومات في طلب عرض الأسعار. إذا لم يكن الأمر كذلك، قم بتوفير الصور والأبعاد حتى يمكن التحقق من اختيار المقعد مقابل التثبيت.

يؤدي تصنيف الخدمة المسببة للتآكل بقدرة 2.5 ميجا باسكال إلى تغيير الأسئلة التي نطرحها

تم إدراج عائلة 58B/59B للسوائل المسببة للتآكل القوية والتي يبلغ الحد الأقصى للضغط فيها 2.5 ميجا باسكال. هذا المزيج يجعل الضغط جزءًا واحدًا فقط من الاختيار. تظل كيمياء السوائل والتركيز ودرجة الحرارة ضرورية لأن الصفحة لا توفر مخططًا عالميًا للمقاومة الكيميائية.

بالنسبة للواجبات القريبة من حدود الضغط أو درجة الحرارة المدرجة، يجب على Qixing مراجعة رموز المواد الفعلية والوسيطة المطلوبة مع ظروف التشغيل قبل تأكيد تكوين الختم.

رموز المواد: حافظ على المسار سليمًا

توفر مواصفات المنتج اختيارات المواد كرموز بدلاً من الأسماء الكاملة. لتجنب اختراع المعلومات، تحتفظ هذه الصفحة بالرموز تمامًا كما وردت:

الحلقة الثابتة: Q2 / V1 / Q1
الحلقة الدوارة: أ/ب/Q2/Q1
الختم الثانوي: T
الزنبرك والأجزاء المعدنية: F/G/M

تحقق من جانب المقعد قبل إزالة 59B

تصوير الختم الكامل من كلا الجانبين.
سجل قطر العمود د.
قم بقياس D2 وD3 وD4 إذا كان من الممكن الوصول إليه.
تسجيل الأبعاد المحورية L، L2 وL3.
قم بقياس d6 وD7 حول منطقة العمود/المقعد.
قم بتصوير المقعد الثابت بشكل منفصل.
لاحظ أي رموز مادية مرئية أو علامات نموذجية قديمة.
سجل وسط العمل والتركيز ودرجة الحرارة والضغط والسرعة.

طلب عرض أسعار أفضل لـ 59B

معلومة	ماذا ترسل	لماذا يساعد
واسطة	سائل كيميائي/عملي دقيق	سوائل قوية قابلة للتآكل تقديم التفاصيل الكيميائية الفعلية.
تركيز	النسبة إذا كانت معروفة	يمكن أن تتغير شدة التآكل مع التركيز.
درجة حرارة	عادي والحد الأقصى	ينبغي مراجعتها مع رمز الوسيطة والمادة.
ضغط	عادي والحد الأقصى	قارن مع المدرجة .52.5 ميجاباسكال.
سرعة	رمح/سرعة الانزلاق	قارن مع ما هو مدرج ≥15 م/ث.
أبعاد	د، د2، د3، د4، إل، إل2، إل3، د6، د7	التحقق من هندسة التثبيت المنشورة.
مقعد	BP / BO / الصورة / الأبعاد	تسرد الصفحة معيار BP وبديل BO.
الختم القديم	الصور والعينة ووضع العلامات النموذجية	مفيد لتأكيد ترتيب 58B/59B.

لماذا تختار Qixing لاستبدال 59B أو مشروع OEM

تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لمشروعات 59B، يمكننا مراجعة هندسة الختم القديم ومتطلبات المقعد والوسيط الكيميائي وظروف التشغيل معًا بدلاً من الاقتباس من رقم الطراز وحده.

بالنسبة لأعمال تصنيع المعدات الأصلية أو أعمال الاستبدال، يمكن لشركة Qixing استخدام الرسومات والعينات وقياسات الأبعاد وبيانات المعالجة لدعم المطابقة المخصصة. يجب تأكيد أي تكوين غير قياسي كل حالة على حدة.

هل لديك ختم 59B قديم على مقاعد البدلاء؟ أرسل صور Qixing وأبعادها ومعلومات المقعد وشروط الخدمة المسببة للتآكل لمطابقة المصنع وعرض الأسعار.

التعليمات

ما الأحجام المتوفرة للختم الميكانيكي للمضخة الكيميائية 59B؟

تغطي الطاولة 58B/59B المشتركة أحجام الأعمدة من 14 مم إلى 100 مم.

ما هو نطاق التشغيل المدرج لعائلة 59B؟

يتراوح نطاق التشغيل من -40 درجة مئوية إلى +250 درجة مئوية، والضغط يصل إلى 2.5 ميجا باسكال وسرعة الانزلاق تصل إلى 15 م/ث.

ما هي السوائل المخصصة لـ 59B؟

تشير مواصفات المنتج إلى "السوائل المسببة للتآكل القوية". ولا تدرج المواد الكيميائية الفردية.

هل BP هو المقعد القياسي؟

نعم. تسرد مذكرة السلسلة 58B/59B BP كمعيار وBO كبديل.

هل يستخدم الموديل 59B دائمًا مقعد BP؟

لا، لا تقوم الصفحة بشكل صريح بتعيين BP إلى 59B فقط، لذلك يجب تأكيد ترتيب المقاعد قبل الطلب.

كيف يختلف 59B عن 58B؟

يستخدم الطرازان 58B و59B الترتيبات ذات الصلة. يجب أن يتضمن اختيار الاستبدال تأكيد الأبعاد والمقعد.

هل يمكنني الطلب فقط حسب حجم العمود؟

حجم العمود هو المرشح الأول، لكن جدول العائلة المشترك والرسومات المنفصلة تجعل تأكيد الأبعاد أمرًا مستحسنًا لأعمال الاستبدال.

ما هي الأبعاد التي يجب أن أرسلها؟

ينشر جدول الأبعاد d وD2 وD3 وD4 وL وL2 وL3 وd6 وD7.

هل ينطبق حد 250 درجة مئوية على كل مجموعة مواد؟

يجب مراجعة حدود التشغيل وأكواد المواد مع السائل الفعلي ودرجة الحرارة قبل الاختيار النهائي.

هل يمكن لشركة Qixing تخصيص 59B؟

يمكن أن تدعم Qixing المطابقة المخصصة من العينات والأبعاد والرسومات وبيانات التشغيل. يجب تأكيد المتطلبات غير القياسية بشكل منفصل.

59B جدول الأبعاد

يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing 59B.

نموذج	d	د2	د3	د4	L	L2	L3	د6	د7
59ب-14	14	18	32	34	42.5	18	30.5	21	25
59ب-16	16	20	34	36	42.5	18	30.5	23	27
59ب-18	18	22	36	38	45.0	20	31.5	27	33
59 ب-20	20	24	38	40	45.0	20	31.5	29	35
59 ب-22	22	26	40	42	45.0	20	31.5	31	37
59 ب-24	24	28	42	44	47.5	20	34.2	33	39
59 ب-25	25	30	44	46	47.5	20	34.5	34	40
59ب-28	28	33	47	49	50.0	20	37.5	37	43
59ب-30	30	35	49	51	50.0	20	38.0	39	45
59 ب-32	32	38	54	58	50.0	20	38.0	42	48
59ب-33	33	38	54	58	50.0	20	38.0	42	48
59ب-35	35	40	56	60	50.0	20	38.0	44	50
59ب-38	38	43	59	63	52.5	23	39.5	49	56
59 ب-40	40	45	61	65	52.5	23	39.5	51	58
59 ب-43	43	48	64	68	52.5	23	39.5	54	61
59 ب-45	45	50	66	70	52.5	23	39.5	56	63
59ب-48	48	53	69	73	52.5	23	39.5	59	66
59 ب-50	50	55	71	75	57.5	25	44.0	62	70
59 ب-53	53	58	78	83	57.5	25	44.0	65	73
59 ب-55	55	60	80	85	57.5	25	44.0	67	75
59ب-58	58	63	83	88	62.5	25	49.0	70	78
59ب-60	60	65	85	90	62.5	25	49.0	72	80
59 ب-63	63	68	88	93	62.5	25	49.0	75	83
59 ب-65	65	70	90	95	62.5	25	49.0	77	85
59ب-70	70	75	95	104	70.0	28	55.5	83	92
59ب-75	75	80	104	109	70.0	28	55.5	88	97
59 ب-80	80	85	109	114	70.0	28	55.0	95	105
59ب-85	85	90	114	119	75.0	28	60.0	100	110
59ب-90	90	95	119	124	75.0	28	60.0	105	115
59ب-95	95	100	124	129	75.0	28	60.0	110	120
59ب-100	100	105	129	134	75.0	28	60.0	115	125
