58U الختم الميكانيكي للمضخة الكيميائية

Qixing هي شركة تصنيع وتوريد الختم الميكانيكي للمضخة الكيميائية 58U المتين الذي يقدم حلول ختم مخصصة للمشترين العالميين. يغطي 58U أحجام عمود من 14 إلى 100 مم، ويستخدم مقعدًا ثابتًا BO، وهو مُدرج للسوائل المسببة للتآكل القوية من -40 درجة مئوية إلى +250 درجة مئوية.

إرسال استفسار

وصف المنتج

بالنسبة للعديد من الأختام الميكانيكية القياسية، يبدأ المشترون بحجم العمود ثم يعملون على الأبعاد. بالنسبة للختم الميكانيكي للمضخة الكيميائية 58U، يجب أن يتحرك الوسيط في وقت مبكر جدًا من المناقشة. تحدد مواصفات المنتج على وجه التحديد عائلة 58U/59U للسوائل القوية المسببة للتآكل، لذا فإن تكوين السوائل وتركيزها ودرجة حرارتها تعتبر عوامل أساسية للاختيار الصحيح.

هذا يغير محادثة الشراء. يجب ألا يتوقف استفسار 58U عند "أحتاج إلى 40 ملم". يجب أن تعرف شركة Qixing أيضًا ما هو السائل، ومدى سخونته، والضغط، والسرعة، وأي متطلبات معروفة لرمز المادة قبل تأكيد التكوين.

نافذة التشغيل الفنية

عنصر التحديد	58U البيانات الفنية
الكلمة الرئيسية للمنتج	58U الختم الميكانيكي للمضخة الكيميائية
عائلة المنتج	سلسلة ميكانيكية على شكل حرف O
نطاق حجم رمح	14-100 ملم
درجة حرارة	-40 درجة مئوية إلى +250 درجة مئوية
ضغط	≥ 1.2 ميجا باسكال
سرعة الانزلاق	≥ 15 م/ث
مقعد 58U موضح في الرسم	مقعد بو
مقعد 59U موضح في الرسم	مقعد بي بي
مذكرة مقعد على مستوى السلسلة	المعيار: BP / البديل: BO
رموز الرنين الثابتة	V1 / Q1 / U2
رموز الحلقة الدوارة	ب/أ/U2/Q2
رمز الختم الثانوي	T
رموز الأجزاء الربيعية والمعدنية	ف/ز/م
تطبيق مدرج	سوائل قوية قابلة للتآكل

58U مقابل 59U: نفس العائلة، مرجع مقعد مختلف

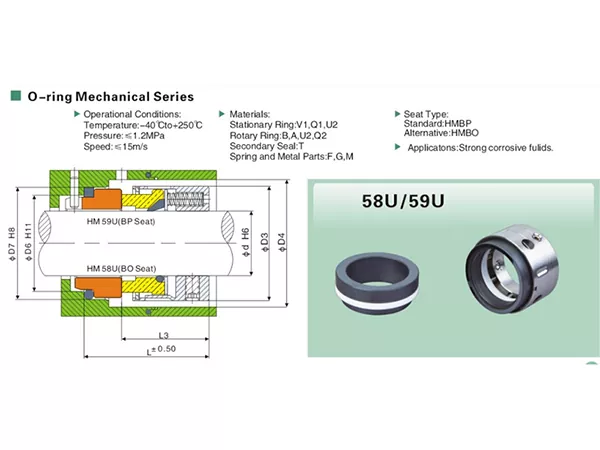

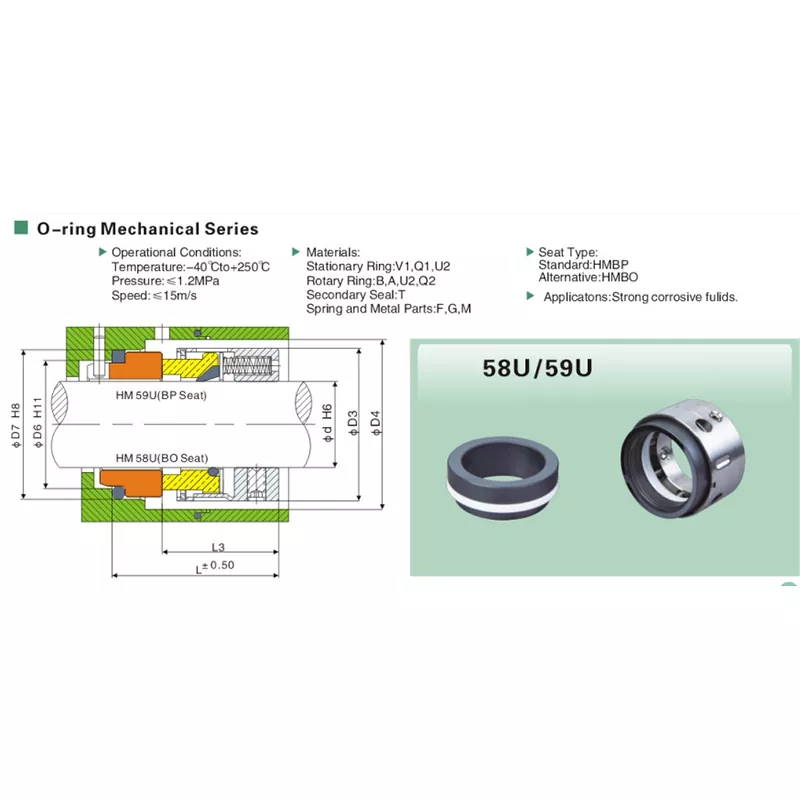

تجمع مواصفات المنتج بين 58U و59U في صفحة واحدة وتستخدم جدول أبعاد مشتركًا واحدًا. ومع ذلك، فإن رسم القسم يضع ملصقات على 58U بمقعد BO و59U بمقعد BP. في الوقت نفسه، تقول مذكرة السلسلة أن BP هو المقعد القياسي وBO هو المقعد البديل.

بالنسبة للطراز 58U، فإن التفاصيل الرئيسية الخاصة بالطراز هي ترتيب مقعد BO. قم بتأكيد المقعد أثناء مطابقة الاستبدال بدلاً من الاعتماد على اسم العائلة وحده.

لماذا يحتاج النطاق من -40 درجة مئوية إلى +250 درجة مئوية إلى قراءة متأنية

نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +250 درجة مئوية. وهذا لا يعني أن كل مجموعة من أكواد المواد تكون مناسبة تلقائيًا عبر النطاق بأكمله؛ يعتمد التوافق الكيميائي والقدرة على درجة الحرارة على وجوه الختم المحددة والختم الثانوي.

بالنسبة للخدمة المسببة للتآكل بالقرب من حد درجة الحرارة العلوي أو السفلي، يجب أن يتضمن الاستفسار السائل الفعلي ودرجة الحرارة معًا. وهذا يسمح بمراجعة اختيار المواد مقابل الرسوم المقصودة بدلاً من التعامل مع حد مواصفات المنتج كضمان عالمي.

المقاومة الكيميائية ليست مادة واحدة

يتم تحديد خيارات المواد عن طريق الرموز. إذا كان الرمز المطلوب غير معروف، قم بتوفير شروط الوسيط والواجب حتى تتمكن Qixing من مراجعة المجموعة المناسبة.

الحلقة الثابتة: V1 / Q1 / U2
الحلقة الدوارة: B / A / U2 / Q2
الختم الثانوي: T
الزنبرك والأجزاء المعدنية: F/G/M

يعد هذا مفيدًا أيضًا لتحويل موقع الويب: يمكن للمشتري الذي يعرف كود المادة القديم إرساله مباشرة، بينما يمكن للمشترين الذين لا يعرفون الكود توفير الوسط والتركيز ودرجة الحرارة لكي تقوم Qixing بمراجعتها.

قائمة التحقق من الاستفسار عن الخدمة المسببة للتآكل

ماذا ترسل	مثال على التفاصيل المفيدة	لماذا يهم؟
اسم السائل	مادة كيميائية محددة أو سائل معالجة	سوائل قوية قابلة للتآكل تقديم التفاصيل الكيميائية الفعلية.
تركيز	النسبة المئوية أو تركيز العملية إذا كان معروفا	يمكن أن يتغير التآكل مع التركيز.
درجة حرارة	درجة حرارة التشغيل العادية والحد الأقصى	يجب التحقق من ملاءمة المواد مع درجة الحرارة.
ضغط	عادي / أقصى ضغط	قارن مع النطاق المدرج .21.2 ميجا باسكال.
سرعة	سرعة العمود أو سرعة الانزلاق	قارن مع النطاق المدرج ≥15 م/ث.
حجم رمح	نطاق 14-100 ملم	يحدد الحجم الأساسي للأبعاد.
معلومات المقعد	مقعد BO / صورة المقعد الحالي	مهم لأن 58U و59U يستخدمان تسميات مقاعد مختلفة في الرسم.
بيانات الختم القديم	النموذج والأبعاد والصور وأكواد المواد	يساعد على استبدال المطابقة دون المطالبة بقابلية التبادل العالمية.

متى يجب قياس استبدال 58U، وليس التخمين

تشترك عائلة 58U/59U في طاولة ذات حجم واحد تغطي 14 مم إلى 100 مم. بالنسبة لطلب الاستبدال، يكون قطر العمود هو الفحص الأول، ولكن يجب أن يتبعه D3 وD4 وL وL3 وD6 وD7 حيث يسمح التثبيت القديم بالقياس.

وهذا مهم بشكل خاص إذا كانت لوحة الاسم القديمة أو علامة الختم غير مكتملة. يمكن أن تساعد الصورة الواضحة للمقعد الثابت أيضًا في تأكيد ما إذا كان التجميع القديم يتبع ترتيب مقعد 58U BO.

المكان المناسب لـ 58U في مشروع معالجة المواد الكيميائية

تم تصميم 58U للسوائل القوية المسببة للتآكل. نظرًا لأن المواد الكيميائية الفردية يمكن أن تتصرف بشكل مختلف مع التركيز ودرجة الحرارة، فإن شركة Qixing تستخدم بيانات الوسيط الفعلية للعميل لمراجعة مدى ملاءمتها لتطبيق معين.

لماذا تختار Qixing للأختام المقاومة للمواد الكيميائية 58U

تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة للموديل 58U، يمكن أن تبدأ عملية الاختيار من جانب المصنع من الوسط الكيميائي وظروف التشغيل، ثم الانتقال إلى حجم العمود والمقعد والأبعاد.

بالنسبة لمشاريع تصنيع المعدات الأصلية والاستبدال، يمكن لشركة Qixing مراجعة العينات والرسومات ومراجع النماذج وبيانات الأبعاد جنبًا إلى جنب مع شروط الخدمة. وهذا يجعل عرض الأسعار أكثر فائدة لشراء الخدمات المسببة للتآكل مقارنةً بعرض أسعار الطراز العام فقط.

التعليمات

ما هي أحجام العمود المتوفرة للختم الميكانيكي للمضخة الكيميائية 58U؟

يغطي جدول الأبعاد 58U/59U المشترك أقطار العمود من 14 مم إلى 100 مم.

ما هو نطاق درجة الحرارة المدرج في 58U؟

نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +250 درجة مئوية.

ما هو الحد الأقصى للضغط المذكور؟

تتضمن مواصفات المنتج ضغطًا يصل إلى 1.2 ميجا باسكال.

ما هو الحد الأقصى لسرعة الانزلاق المدرجة؟

تتضمن مواصفات المنتج سرعة انزلاق تصل إلى 15 م/ث.

ما هي السوائل المخصصة لـ 58U؟

ينص نطاق التطبيق على "السوائل المسببة للتآكل القوية". ولا تقدم قائمة كيميائية مفصلة.

ما هو المقعد الثابت الذي يستخدمه الموديل 58U؟

يشير الرسم على وجه التحديد إلى 58U بمقعد BO. نفس الصفحة تسمي 59U بمقعد BP.

لماذا تشير الصفحة أيضًا إلى أن BP قياسي وأن BO بديل؟

تمت كتابة هذا البيان على مستوى سلسلة 58U/59U المدمجة. نظرًا لأن رسم النموذج يحدد على وجه التحديد 58U مع BO، فيجب تأكيد المقعد أثناء الاختيار بدلاً من الاستدلال عليه من مذكرة العائلة وحدها.

هل يمكن لكل خيار مادي أن يعمل عند درجة حرارة 250 درجة مئوية؟

تأكد من الوسط ودرجة الحرارة قبل التحديد لأن مجموعات أكواد المواد يمكن أن يكون لها حدود توافق مختلفة.

ما الذي يجب أن أرسله للحصول على عرض أسعار خدمة التآكل؟

أرسل السائل والتركيز ودرجة الحرارة والضغط والسرعة وحجم العمود ومعلومات المقعد الموجودة وأي رموز مواد معروفة.

هل يمكن لشركة Qixing تخصيص 58U؟

يمكن أن تدعم Qixing الاختيار والمطابقة المخصصة باستخدام الأبعاد والعينات والبيانات المتوسطة وظروف التشغيل. وينبغي تأكيد المتطلبات غير القياسية كل حالة على حدة.

58U جدول الأبعاد

يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing 58U.

نموذج	d	د3	د4	L	L3	د6	د7
58 يو-14	14	32	34	42.5	30.5	21	25
58 يو -16	16	34	36	42.5	30.5	23	27
58 يو-18	18	36	38	45.0	31.5	27	33
58U-20	20	38	40	45.0	31.5	29	35
58 يو -22	22	40	42	45.0	31.5	31	37
58 يو -24	24	42	44	47.5	34.2	33	39
58U-25	25	44	46	47.5	34.5	34	40
58U-28	28	47	49	50.0	37.5	37	43
58U-30	30	49	51	50.0	38.5	39	45
58 يو -32	32	54	58	50.0	38.0	42	48
58 يو -33	33	54	58	50.0	38.0	42	48
58U-35	35	56	60	50.0	38.0	44	50
58U-38	38	59	63	52.5	39.5	49	56
58U-40	40	61	65	52.5	39.5	51	58
58U-43	43	64	68	52.5	39.5	54	61
58U-45	45	66	70	52.5	39.5	56	63
58U-48	48	69	73	52.5	39.5	59	66
58U-50	50	71	75	57.5	44.0	62	70
58U-53	53	78	83	57.5	44.0	65	73
58U-55	55	80	85	57.5	44.0	67	75
58U-58	58	83	88	62.5	49.0	70	78
58U-60	60	85	90	62.5	49.0	72	80
58U-63	63	88	93	62.5	49.0	75	83
58U-65	65	90	95	62.5	49.0	77	85
58U-70	70	95	104	70.0	55.5	83	92
58U-75	75	104	109	70.0	55.5	88	97
58U-80	80	109	114	70.0	55.0	95	105
58U-85	85	114	119	75.0	60.0	100	110
58U-90	90	119	124	75.0	60.0	105	115
58U-95	95	124	129	75.0	60.0	110	120
58U-100	100	129	134	75.0	60.0	115	125
