59U الختم الميكانيكي للمضخة الكيميائية

Qixing هي شركة مصنعة وموردة للختم الميكانيكي للمضخة الكيميائية 59U عالي الأداء وتقدم حلول ختم مخصصة. يغطي 59U أحجام عمود من 14 إلى 100 مم، ويستخدم مقعدًا ثابتًا BP، وهو مُدرج للسوائل المسببة للتآكل القوية من -40 درجة مئوية إلى +250 درجة مئوية.

إرسال استفسار

وصف المنتج

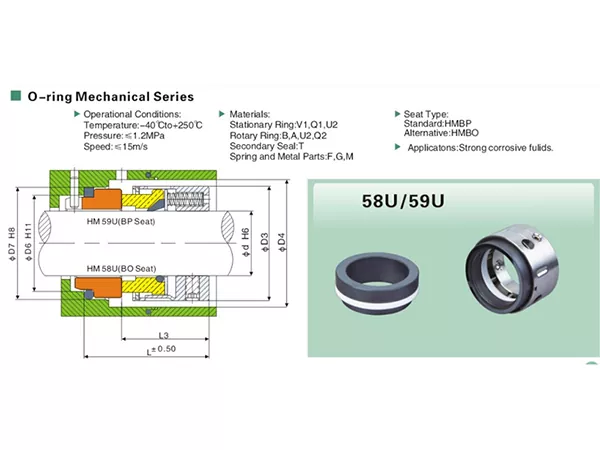

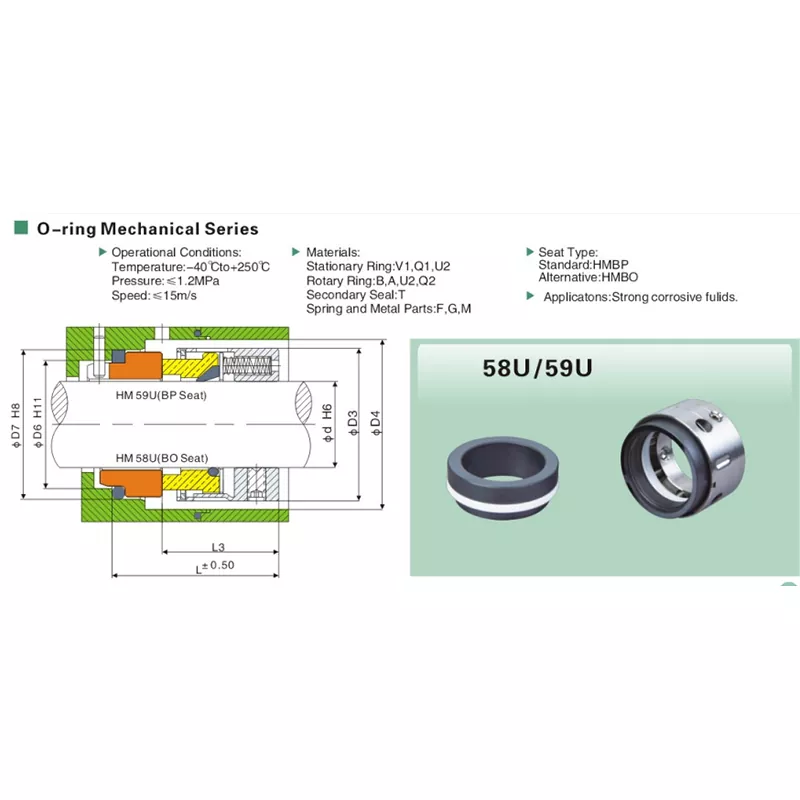

تضع مواصفات المنتج 58U و59U في نفس عائلة الختم الميكانيكي ذات الحلقة الدائرية وتمنحهم طاولة واحدة ذات حجم مشترك. إن أوضح اختلاف على مستوى الطراز الموضح على الصفحة هو المقعد الثابت: رسم 59U تم تمييزه بمقعد BP، بينما رسم 58U تم تمييزه بـ BO.

وهذا يعني أنه لا ينبغي اختيار بديل 59U من قطر العمود وحده. إذا كان الختم الموجود يحتوي على مقعد ثابت مرئي، فإن تصوير هذا المقعد وقياسه قبل الطلب يمكن أن يساعد في منع تطابق الطراز مع العائلة من أن يصبح عدم تطابق في المقعد.

59U المواصفات الفنية

عنصر التحديد	59U البيانات الفنية
الكلمة الرئيسية للمنتج	59U الختم الميكانيكي للمضخة الكيميائية
عائلة المنتج	سلسلة ميكانيكية على شكل حرف O
نطاق حجم رمح	14-100 ملم
درجة حرارة	-40 درجة مئوية إلى +250 درجة مئوية
ضغط	≥ 1.2 ميجا باسكال
سرعة الانزلاق	≥ 15 م/ث
مقعد 59U موضح في الرسم	مقعد بي بي
مقعد 58U موضح في الرسم	مقعد بو
مذكرة مقعد على مستوى السلسلة	المعيار: BP / البديل: BO
رموز الرنين الثابتة	V1 / Q1 / U2
رموز الحلقة الدوارة	ب/أ/U2/Q2
رمز الختم الثانوي	T
رموز الأجزاء الربيعية والمعدنية	ف/ز/م
تطبيق مدرج	سوائل قوية قابلة للتآكل

59U مقابل 58U: مقارنة عملية للشراء

نقطة المقارنة	59U	58U
عائلة المنتج	سلسلة ميكانيكية على شكل حرف O	سلسلة ميكانيكية على شكل حرف O
جدول الحجم المشترك	14-100 ملم	14-100 ملم
تطبيق مدرج	سوائل قوية قابلة للتآكل	سوائل قوية قابلة للتآكل
رسم تسمية المقعد	بي بي	بو
مذكرة السلسلة	BP مدرجة كمعيار	تم إدراج BO كبديل

ينبغي التعامل مع خيارات مقعد BP وBO كخيارات اختيار التثبيت. تأكد من المقعد والأبعاد الموجودة قبل الطلب.

لماذا يعتبر تأكيد مقعد BP مهمًا في أعمال الاستبدال

في مشروع بديل، قد تكون علامة النموذج غير مكتملة، في حين أن المقعد الثابت لا يزال قابلاً للقياس. للاستفسار عن 59U، تأكد من مقعد BP حيثما أمكن ذلك وقارن قيم D6 وD7 ذات الصلة مع حجم العمود والأبعاد المحورية.

قم بتصوير المقعد الثابت قبل التخلص من الختم القديم.
سجل قطر العمود د.
قياس D6 وD7 إذا كان من الممكن الوصول إليها.
تحقق من D3 وD4 حول مبيت الختم/ظرف المقعد.
سجل L وL3 للمساحة المحورية.
أرسل أي نموذج مرئي أو علامات رمز المادة.

السوائل القوية المسببة للتآكل: يجب تسمية الوسيط

يشير سطر تطبيق مواصفات المنتج إلى "السوائل المسببة للتآكل القوية"، لكنه لا يدرج المواد الكيميائية الفردية. هذه الصياغة هي فئة مختارة، وليست مخططًا كاملاً للمقاومة الكيميائية.

لكي تقوم شركة Qixing بمراجعة تكوين 59U، يجب أن يحدد الاستفسار الوسط الفعلي والتركيز إذا كان معروفًا ودرجة حرارة التشغيل. قد يتطلب السائل المقبول عند تركيز أو درجة حرارة معينة اختيار مادة مختلفة في حالة أخرى.

حدود التشغيل واختيار المواد

نطاق التشغيل هو -40 درجة مئوية إلى +250 درجة مئوية، والضغط يصل إلى 1.2 ميجاباسكال وسرعة الانزلاق تصل إلى 15 م/ث. لا تزال الملاءمة النهائية تعتمد على مجموعة المواد المختارة وظروف السوائل الفعلية.

بالنسبة للتطبيقات القريبة من الحدود، يجب على Qixing مراجعة كيمياء الوسط ودرجة الحرارة جنبًا إلى جنب مع رموز المواد المطلوبة للوجه والختم الثانوي قبل تأكيد التكوين.

خيارات رمز المادة

الحلقة الثابتة: V1 / Q1 / U2
الحلقة الدوارة: B / A / U2 / Q2
الختم الثانوي: T
الزنبرك والأجزاء المعدنية: F/G/M

نظرًا لأن صفحة مواصفات المنتج لا تترجم هذه الرموز إلى أسماء مواد كاملة، فإن صفحة المنتج هذه تحافظ على الرموز كما هي بدلاً من تعيين مواد غير مدعومة.

أفضل 59U RFQ

تفاصيل طلب عرض الأسعار	ما يجب تقديمه	قيمة التحديد
كيميائي	اسم السائل الدقيق	يحدد متطلبات الخدمة المسببة للتآكل.
تركيز	تركيز العملية إذا كان معروفا	يساعد على تقييم شدة الوسط المسببة للتآكل.
درجة حرارة	عادي والحد الأقصى	ينبغي مراجعتها مع الوسيط الكيميائي.
ضغط	عادي والحد الأقصى	قارن مع .21.2 ميجا باسكال.
سرعة	رمح/سرعة الانزلاق	قارن مع ≥15 م/ث.
حجم رمح	14-100 ملم	يختار الحجم الأساسي.
مقعد ثابت	BP أو صورة المقعد الحالي	التمييز على مستوى الطراز الرئيسي 59U الموضح في الرسم.
بيانات الختم القديم	النموذج والأبعاد والصور والرموز	يدعم مطابقة الاستبدال.

إرشادات الاختيار العملي

للحصول على اختيار موثوق لـ 59U، يجب على المشترين التأكد من النموذج، ترتيب المقاعد، الأبعاد، الوسط الكيميائي وظروف التشغيل قبل الطلب.

بالنسبة للموديل 59U، يعني ذلك ربط أربعة أشياء يسهل التغاضي عنها عند قراءة جدول بشكل منفصل: الوسيط الكيميائي، ومقعد BP، وملاءمة الأبعاد، وظروف التشغيل الحقيقية.

لماذا تختار Qixing للأختام المقاومة للمواد الكيميائية 59U

تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لمشروعات 59U، يمكن لعملية المطابقة من جانب المصنع لدينا مراجعة الوسط المسببة للتآكل، وحجم العمود، ومقعد BP، والأبعاد وظروف التشغيل معًا.

بالنسبة لمتطلبات OEM والاستبدال، يمكن لشركة Qixing العمل من العينات القديمة والرسومات وسجلات الأبعاد وبيانات التشغيل. ويدعم هذا التحديد المخصص دون تقديم ادعاءات غير مدعومة بأن كل تكوين لـ 59U قابل للتبديل عالميًا.

التعليمات

ما هي الأحجام المتوفرة للختم الميكانيكي للمضخة الكيميائية 59U؟

يغطي جدول الأبعاد 58U/59U المشترك أحجام العمود من 14 مم إلى 100 مم.

ما هو المقعد الثابت الموضح في 59U؟

يشير الرسم الفني على وجه التحديد إلى 59U بمقعد BP.

كيف يختلف 59U عن 58U؟

فيما يتعلق بالمواصفات الفنية، فإن أوضح تمييز على مستوى الطراز هو المقعد: يظهر 59U مع BP و58U مع BO. إنهم يتشاركون في نفس جدول العائلة وحدود التشغيل.

ما هي السوائل المخصصة لـ 59U؟

تشير مواصفات المنتج إلى "السوائل المسببة للتآكل القوية". ولا تقدم قائمة كيميائية مفصلة.

ما هو نطاق درجة الحرارة المذكورة؟

نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +250 درجة مئوية.

ما الضغط والسرعة المذكورة؟

الحد الأقصى للضغط هو 1.2 ميجا باسكال والحد الأقصى لسرعة الانزلاق 15 م / ث.

هل يمكنني طلب 59U باستخدام قطر العمود فقط؟

يعد حجم العمود مهمًا، ولكن بالنسبة لأعمال الاستبدال، يجب أيضًا تأكيد مقعد BP وأبعاد التثبيت.

هل تعني 250 درجة مئوية أن كل مجموعة مواد مناسبة عند 250 درجة مئوية؟

لم يتم تقديم مثل هذه المطالبة من خلال المواصفات الفنية. يتم إدراج نطاق التشغيل وأكواد المواد بشكل منفصل، لذلك يجب مراجعة مجموعة الوسائط والمواد معًا.

ما الذي يجب أن أرسله للحصول على عرض أسعار 59U؟

أرسل الوسيط الكيميائي والتركيز إذا كان معروفًا ودرجة الحرارة والضغط والسرعة وحجم العمود وتفاصيل مقعد BP والأبعاد وأي صور أو رموز للختم القديم.

هل يمكن لشركة Qixing تخصيص 59U؟

يمكن أن تدعم Qixing المطابقة المخصصة بناءً على العينات والأبعاد وظروف التشغيل. وينبغي تأكيد المتطلبات غير القياسية كل حالة على حدة.

59U جدول الأبعاد

يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing 59U.

نموذج	d	د3	د4	L	L3	د6	د7
59U-14	14	32	34	42.5	30.5	21	25
59U-16	16	34	36	42.5	30.5	23	27
59U-18	18	36	38	45.0	31.5	27	33
59U-20	20	38	40	45.0	31.5	29	35
59 يو -22	22	40	42	45.0	31.5	31	37
59U-24	24	42	44	47.5	34.2	33	39
59U-25	25	44	46	47.5	34.5	34	40
59U-28	28	47	49	50.0	37.5	37	43
59U-30	30	49	51	50.0	38.5	39	45
59U-32	32	54	58	50.0	38.0	42	48
59U-33	33	54	58	50.0	38.0	42	48
59U-35	35	56	60	50.0	38.0	44	50
59U-38	38	59	63	52.5	39.5	49	56
59U-40	40	61	65	52.5	39.5	51	58
59U-43	43	64	68	52.5	39.5	54	61
59U-45	45	66	70	52.5	39.5	56	63
59U-48	48	69	73	52.5	39.5	59	66
59U-50	50	71	75	57.5	44.0	62	70
59U-53	53	78	83	57.5	44.0	65	73
59U-55	55	80	85	57.5	44.0	67	75
59U-58	58	83	88	62.5	49.0	70	78
59U-60	60	85	90	62.5	49.0	72	80
59U-63	63	88	93	62.5	49.0	75	83
59U-65	65	90	95	62.5	49.0	77	85
59U-70	70	95	104	70.0	55.5	83	92
59U-75	75	104	109	70.0	55.5	88	97
59U-80	80	109	114	70.0	55.0	95	105
59U-85	85	114	119	75.0	60.0	100	110
59U-90	90	119	124	75.0	60.0	105	115
59U-95	95	124	129	75.0	60.0	110	120
59U-100	100	129	134	75.0	60.0	115	125
