58B الختم الميكانيكي للمضخة الكيميائية

تعتبر شركة Qixing شركة متخصصة في تصنيع وتوريد الختم الميكانيكي للمضخة الكيميائية 58B، حيث تقدم حلول الختم المخصصة. يغطي الموديل 58B أحجام عمود من 14 إلى 100 مم، وهو مُدرج للسوائل المسببة للتآكل القوية عند -40 درجة مئوية إلى +250 درجة مئوية، وحتى 2.5 ميجا باسكال و15 م/ث.

إرسال استفسار

وصف المنتج

يبدو الختم الميكانيكي للمضخة الكيميائية 58B مرتبطًا بشكل وثيق بـ 58U للوهلة الأولى، وكلاهما في موضعهما لخدمة التآكل. ومع ذلك، فإن مواصفات المنتج تمنح عائلة 58B/59B حدًا أعلى للضغط: 2.5 ميجا باسكال مقابل 1.2 ميجا باسكال لعائلة 58U/59U. وهذا لا يجعل الطراز 58B "أفضل" عالميًا، ولكنه يجعل الضغط سؤال اختيار ذا معنى عندما يختار المشتري بين عائلتين نموذجيتين متشابهتين.

بالنسبة للمشتري الصناعي، فإن السؤال العملي ليس ببساطة "هل أحتاج إلى ختم مقاوم للمواد الكيميائية؟" إنه "ما هي المادة الكيميائية، وفي أي درجة حرارة وضغط، وما هي أبعاد التثبيت التي تتطلبها المعدات؟"

58B في عرض واحد

نقطة التحديد	المعلومات الفنية
عائلة المنتج	سلسلة ميكانيكية على شكل حرف O
أحجام رمح	14-100 ملم
درجة حرارة	-40 درجة مئوية إلى +250 درجة مئوية
ضغط	≥ 2.5 ميجا باسكال
سرعة الانزلاق	≥ 15 م/ث
ملاحظة مقعد السلسلة	معيار BP / بديل BO
رموز الرنين الثابتة	س2 / ف1 / س1
رموز الحلقة الدوارة	أ/ب/س2/س1
رمز الختم الثانوي	T
رموز الأجزاء الربيعية والمعدنية	ف/ز/م
طلب	سوائل قوية قابلة للتآكل

58B مقابل 58U: الفرق الأكثر فائدة هو الضغط

نقطة التحديد	عائلة 58ب/59ب	عائلة 58U / 59U
الضغط المدرجة	≥ 2.5 ميجا باسكال	≥ 1.2 ميجا باسكال
درجة حرارة	-40 درجة مئوية إلى +250 درجة مئوية	-40 درجة مئوية إلى +250 درجة مئوية
سرعة الانزلاق	≥ 15 م/ث	≥ 15 م/ث
طلب	سوائل قوية قابلة للتآكل	سوائل قوية قابلة للتآكل
نطاق الحجم	14-100 ملم	14-100 ملم

تحمل عائلة 58B/59B معدل ضغط أعلى من عائلة 58U/59U. للاختيار، استخدم حدود التشغيل المعلنة مع الظروف الكيميائية المتوسطة والمعدات الفعلية.

يجب أن يبدأ طلب عرض الأسعار 58B بالوسيط، وليس برمز النموذج

تعتبر "السوائل القوية المسببة للتآكل" فئة مفيدة، ولكنها ليست مخططًا للتوافق الكيميائي. قبل أن تؤكد شركة Qixing تكوين 58B، يجب على المشتري تحديد السائل الفعلي، وتركيزه إذا كان معروفًا، ودرجة الحرارة العادية والحد الأقصى. هذه التفاصيل مهمة لأن التآكل يمكن أن يتغير مع التركيز ودرجة الحرارة، والمواصفات الفنية توفر فقط رموز المواد بدلاً من جدول التوافق الكامل.

اسأل المشتري	تفاصيل مفيدة	لماذا نسأل
وسط كيميائي	السائل الدقيق أو سائل العملية	مواصفات المنتج تقول فقط السوائل القوية المسببة للتآكل.
تركيز	النسبة إذا كانت معروفة	قد يختلف التآكل باختلاف التركيز.
درجة حرارة	عادي وذروة	يجب مراجعتها مع رموز الوسائط والمواد.
ضغط	عادي والحد الأقصى	قارن مع الحد المدرج .52.5 ميجاباسكال.
سرعة	سرعة العمود / سرعة الانزلاق	قارن مع الحد المدرج ≥15 م/ث.
حجم رمح	14-100 ملم	يختار الحجم الأساسي 58B.
بيانات الختم القديم	النموذج والصور والأبعاد وأكواد المواد	يدعم مطابقة الاستبدال.

اختيار المقعد

تسرد صفحة 58B/59B المدمجة BP كمقعد ثابت قياسي وBO كبديل. وعلى عكس صفحة 58U/59U، فإن رسم 58B/59B لا يعين بوضوح رمز مقعد واحد لكل نموذج في النص. ولهذا السبب، تحتفظ هذه الصفحة بمعلومات BP/BO على مستوى العائلة ولا تدعي أن كل 58B يجب أن يستخدم مقعدًا واحدًا محددًا.

بالنسبة لأعمال الاستبدال، يجب تصوير المقعد الثابت الموجود وقياسه كلما أمكن ذلك. يعد هذا أساسًا أكثر موثوقية للمطابقة بدلاً من فرض تخصيص مقعد لا تنص عليه المواصفات الفنية نفسها صراحةً.

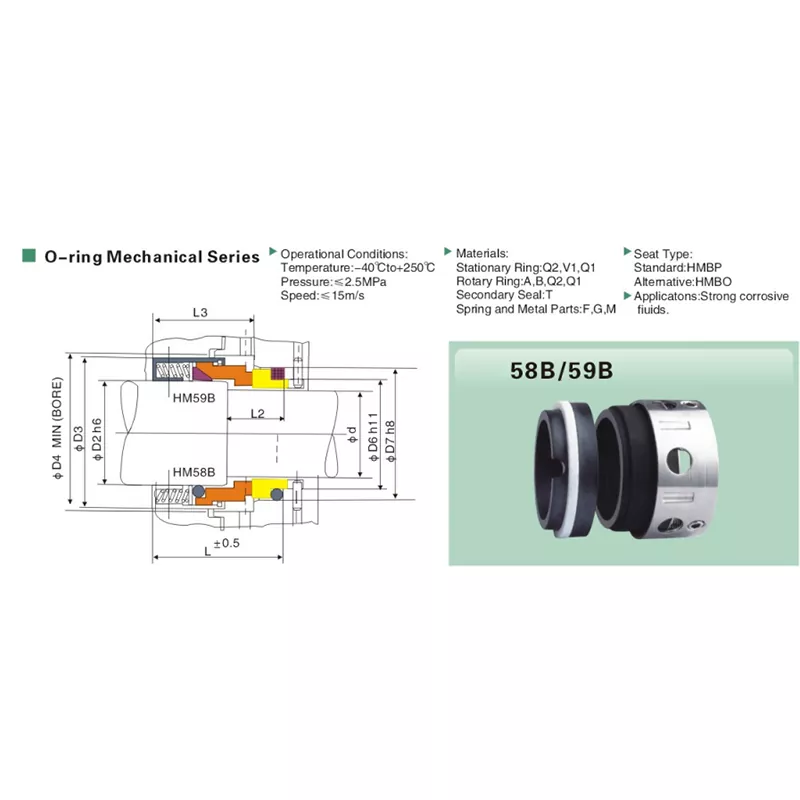

الأبعاد الإضافية على مائدة 58B/59B

بالمقارنة مع الجدول 58U/59U، فإن صفحة 58B/59B تشتمل على D2 وL2 بالإضافة إلى D3 وD4 وL وL3 وd6 وD7. تعتبر هذه الأبعاد الإضافية مفيدة أثناء أعمال الاستبدال لأن السدادتين اللتين لهما نفس قطر العمود يمكن أن تختلفا في غلاف التثبيت المحيط.

ابدأ بقطر العمود د.
تحقق من D2 وD3 وD4 حول غلاف التثبيت الشعاعي.
تحقق من L وL2 وL3 للمساحة المحورية.
قم بتأكيد d6 وD7 على جانب العمود/المقعد.
أرسل صورًا واضحة إذا كانت علامة النموذج القديم غير مكتملة.

خيارات رمز المادة

تسرد صفحة مواصفات المنتج اختيارات المواد كرموز، وليس أسماء كاملة. بدلاً من تحويل تلك الرموز إلى مواد محسوسة، تحافظ هذه الصفحة عليها تمامًا كما هي مطبوعة:

الحلقة الثابتة: Q2 / V1 / Q1
الحلقة الدوارة: أ/ب/Q2/Q1
الختم الثانوي: T
الزنبرك والأجزاء المعدنية: F/G/M

إذا كان المشتري يعرف بالفعل رمز المادة القديم، فيمكن تضمين هذا الرمز في طلب عرض الأسعار. إذا لم يكن الأمر كذلك، فإن الطريق الأفضل هو إرسال الوسيط الكيميائي وظروف التشغيل حتى يمكن مراجعة اختيار المواد.

لماذا تختار Qixing

يمكن أن يؤكد صف الحجم وجود حجم 58B. ولا يمكنها إخبار المشتري ما إذا كان هذا الحجم ومجموعة المواد وترتيب المقاعد يتناسب مع عملية تآكل معينة. تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين ويمكنها مراجعة تلك التفاصيل معًا قبل عرض الأسعار.

بالنسبة لمشاريع تصنيع المعدات الأصلية أو مشاريع الاستبدال، يمكن أن تكون نقطة البداية عبارة عن رسم أو ختم قديم أو قياسات الأبعاد أو مرجع النموذج أو بيانات التشغيل. الهدف هو مطابقة الواجب الفعلي بدلاً من الاعتماد على رقم الطراز وحده.

التعليمات

ما الأحجام المتوفرة للختم الميكانيكي للمضخة الكيميائية 58B؟

تغطي الطاولة 58B/59B المشتركة أحجام الأعمدة من 14 مم إلى 100 مم.

ما هو الضغط المدرج لعائلة 58B/59B؟

الحد الأقصى للضغط هو 2.5 ميجا باسكال.

كيف يمكن مقارنة ذلك مع عائلة 58U؟

تسرد صفحة 58U/59U المرفقة ضغطًا يصل إلى 1.2 ميجا باسكال، بينما تسرد صفحة 58B/59B ما يصل إلى 2.5 ميجا باسكال.

ما هي درجة الحرارة والسرعة المذكورة؟

نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +250 درجة مئوية وأقصى سرعة انزلاق هي 15 م/ث.

ما هي وسائل الإعلام المدرجة؟

ينص سطر التطبيق على "السوائل المسببة للتآكل القوية". ولا تقدم قائمة كيميائية مفصلة.

ما هو المقعد الثابت الذي يستخدمه الموديل 58B؟

تسرد صفحة 58B/59B المدمجة BP كمعيار قياسي وBO كبديل على مستوى السلسلة، ولكنها لا تحدد بوضوح رمز مقعد واحد لـ 58B في النص. تأكيد المقعد الحالي للعمل البديل.

لماذا تم تضمين D2 وL2 في الجدول؟

إنها جزء من جدول الأبعاد وتوفر معلومات شعاعية ومحورية إضافية يمكن أن تساعد في مطابقة الاستبدال.

هل يمكنني الطلب حسب حجم العمود فقط؟

حجم العمود هو الفحص الأول، لكن اختيار خدمة التآكل يجب أن يؤكد أيضًا متطلبات الوسط ودرجة الحرارة والضغط والأبعاد والمواد.

هل يمكن لـ Qixing تخصيص 58B؟

يمكن أن تدعم Qixing المطابقة المخصصة بناءً على الرسومات والعينات والأبعاد وظروف التشغيل. وينبغي تأكيد المتطلبات غير القياسية كل حالة على حدة.

58B جدول الأبعاد

يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing 58B.

نموذج	d	د2	د3	د4	L	L2	L3	د6	د7
58 ب-14	14	18	32	34	42.5	18	30.5	21	25
58 ب-16	16	20	34	36	42.5	18	30.5	23	27
58 ب-18	18	22	36	38	45.0	20	31.5	27	33
58 ب-20	20	24	38	40	45.0	20	31.5	29	35
58 ب-22	22	26	40	42	45.0	20	31.5	31	37
58 ب-24	24	28	42	44	47.5	20	34.2	33	39
58 ب-25	25	30	44	46	47.5	20	34.5	34	40
58ب-28	28	33	47	49	50.0	20	37.5	37	43
58 ب-30	30	35	49	51	50.0	20	38.0	39	45
58 ب-32	32	38	54	58	50.0	20	38.0	42	48
58 ب-33	33	38	54	58	50.0	20	38.0	42	48
58 ب-35	35	40	56	60	50.0	20	38.0	44	50
58 ب-38	38	43	59	63	52.5	23	39.5	49	56
58 ب-40	40	45	61	65	52.5	23	39.5	51	58
58 ب-43	43	48	64	68	52.5	23	39.5	54	61
58 ب-45	45	50	66	70	52.5	23	39.5	56	63
58 ب-48	48	53	69	73	52.5	23	39.5	59	66
58 ب-50	50	55	71	75	57.5	25	44.0	62	70
58 ب-53	53	58	78	83	57.5	25	44.0	65	73
58 ب-55	55	60	80	85	57.5	25	44.0	67	75
58 ب-58	58	63	83	88	62.5	25	49.0	70	78
58 ب-60	60	65	85	90	62.5	25	49.0	72	80
58 ب-63	63	68	88	93	62.5	25	49.0	75	83
58 ب-65	65	70	90	95	62.5	25	49.0	77	85
58 ب-70	70	75	95	104	70.0	28	55.5	83	92
58 ب-75	75	80	104	109	70.0	28	55.5	88	97
58 ب-80	80	85	109	114	70.0	28	55.0	95	105
58ب-85	85	90	114	119	75.0	28	60.0	100	110
58 ب-90	90	95	119	124	75.0	28	60.0	105	115
58ب-95	95	100	124	129	75.0	28	60.0	110	120
58ب-100	100	105	129	134	75.0	28	60.0	115	125
