M7N ختم ميكانيكي متعدد الزنبرك
تقوم شركة Qixing بإنتاج الختم الميكانيكي M7N Multi Spring بشكل احترافي عالي الجودة. يوفر مصنعنا أيضًا خدمات مخصصة وعينات مجانية لك.. متوفر بأحجام عمود من 14 إلى 100 مم، ويعمل M7N من -20 درجة مئوية إلى +190 درجة مئوية، عند ضغط يصل إلى 1.2 ميجا باسكال وسرعة انزلاق تصل إلى 15 م / ث. إنها مناسبة للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.

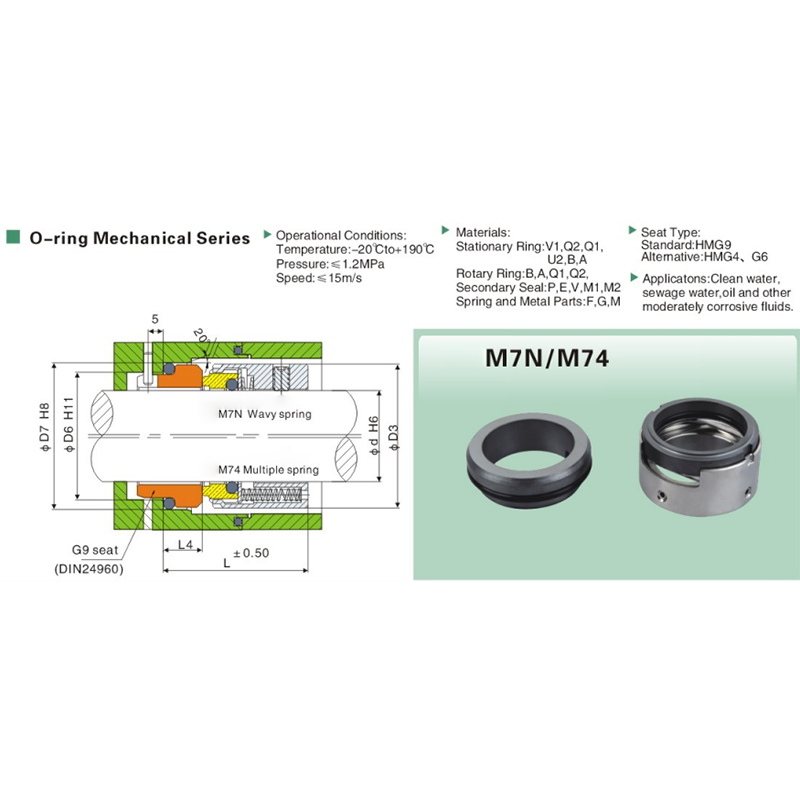

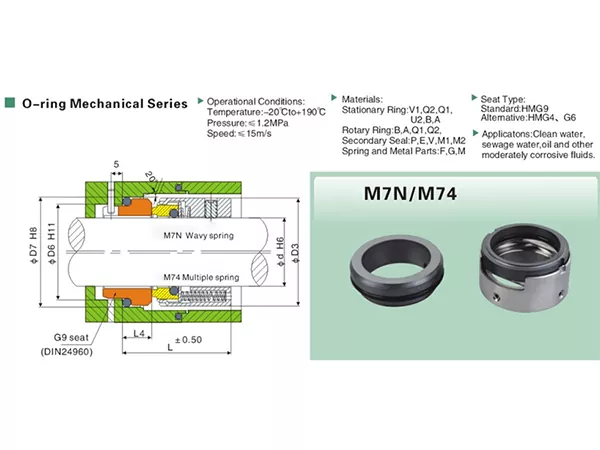

يستخدم الختم الميكانيكي متعدد النوابض M7N ترتيبًا مانعًا للتسرب الثانوي على شكل حلقة O وهيكل مانع للتسرب دوارًا محملاً بنابض. إن نطاق حجمها المتري الواسع يجعلها عملية لبناء المضخات الجديدة والصيانة الروتينية ومشاريع الاستبدال حيث تكون مطابقة الأبعاد أمرًا مهمًا.
يغطي نظام الحجم M7N أقطار العمود من 14 مم إلى 100 مم. بالنسبة لأعمال الاستبدال، يجب فحص قطر العمود مع D3، D2، D1، d1، L1، L2، L3، L5 وحجم التثبيت الملولب M. تساعد مطابقة هذه الأبعاد قبل الإنتاج على تجنب مشاكل التثبيت الناتجة عن الاعتماد على اسم الطراز وحده.
الميزات الرئيسية
- الختم الميكانيكي الدائري لتطبيقات المضخات الصناعية.
- نطاق قطر العمود المتوفر: 14-100 ملم.
- نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى +190 درجة مئوية.
- الحد الأقصى لضغط التشغيل: 1.2 ميجا باسكال.
- أقصى سرعة انزلاق: 15 م/ث.
- المقعد الثابت القياسي: G9.
- المقاعد الثابتة البديلة: G6 وG4.
- خيارات متعددة لرموز المواد لأوجه الختم والأختام الثانوية والينابيع والأجزاء المعدنية.
- مناسبة للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
- تدعم الأبعاد المترية التفصيلية مطابقة OEM والاستبدال.
المواصفات الفنية
| غرض | مواصفة |
| منتج | M7N ختم ميكانيكي متعدد الزنبرك |
| سلسلة الختم | يا الدائري الختم الميكانيكي |
| حجم رمح | 14-100 ملم |
| درجة حرارة | -20 درجة مئوية إلى +190 درجة مئوية |
| ضغط | ≥ 1.2 ميجا باسكال |
| سرعة الانزلاق | ≥ 15 م/ث |
| المقعد القياسي | G9 |
| مقاعد بديلة | جي 6 / جي 4 |
| رموز الحلقة الثابتة | V1 / Q1 / Q2 / U2 / ب / أ |
| رموز الحلقة الدوارة | ب/أ/س1/س2 |
| رموز الختم الثانوية | ف / ه / الخامس / M1 / M2 |
| رموز الأجزاء الزنبركية والمعدنية | ف/ز/م |
| الوسائط القابلة للتطبيق | المياه النظيفة / مياه الصرف الصحي / الزيت / السوائل الأخرى المسببة للتآكل بشكل معتدل |
اختيار المواد
يدعم M7N العديد من مجموعات أكواد المواد لظروف التشغيل المختلفة. يجب اختيار المجموعة النهائية وفقًا للوسط الفعلي ودرجة الحرارة والضغط والسرعة بدلاً من رقم الطراز وحده.
- الحلقة الثابتة: V1 / Q1 / Q2 / U2 / B / A
- الحلقة الدوارة: B / A / Q1 / Q2
- الختم الثانوي: P / E / V / M1 / M2
- الزنبرك والأجزاء المعدنية: F/G/M
اختيار المقعد
G9 هو المقعد الثابت القياسي للطراز M7N، بينما يتوفر G6 وG4 كخيارات مقاعد بديلة. بالنسبة لمشاريع الاستبدال، يجب التحقق من أبعاد المقعد الثابت الحالي قبل تغيير نوع المقعد، لأن تكوين المقعد يؤثر على ملاءمة التثبيت.
إرشادات التطبيق
يعتبر الختم الميكانيكي متعدد النوابض M7N مناسبًا للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. بالنسبة لخدمات الصرف الصحي أو الزيوت أو المواد المسببة للتآكل، يجب تضمين تركيبة السوائل الفعلية ودرجة الحرارة في الاستفسار حتى يمكن مراجعة مواد الوجه والختم الثانوي.
عندما يعمل التطبيق بالقرب من الضغط العلوي أو درجة الحرارة أو حدود السرعة، توصي شركة Qixing بالتأكد من ظروف التشغيل الكاملة قبل الإنتاج.
كيفية اختيار الحجم الصحيح لـ M7N
- تأكيد قطر رمح د.
- تحقق من D3 وD2 وD1 مقابل مساحة التثبيت الشعاعي المتاحة.
- تحقق من d1 لمعرفة التثبيت وترتيب المقعد.
- قارن بين L1 وL2 وL3 وL5 مع الختم الموجود أو رسم المعدات.
- تأكد من حجم التثبيت الملولب M.
- توفير وسيلة العمل الفعلية.
- توفير درجة حرارة التشغيل والضغط والسرعة.
- لطلبات الاستبدال، أرسل صورًا واضحة أو عينة قديمة أو رسمًا بالأبعاد.
مطابقة الاستبدال
بالنسبة لأعمال الاستبدال، يجب أن تتم مطابقة M7N بالأبعاد وكذلك باسم الطراز. يحدد قطر العمود الحجم الأساسي، ولكن الأبعاد الشعاعية والأطوال المحورية وتفاصيل التثبيت يجب أن تتطابق أيضًا مع التثبيت الحالي.
| يفحص | المعلومات التي يجب تقديمها | لماذا يهم؟ |
| حجم رمح | d | يحدد حجم M7N الأساسي. |
| تناسب شعاعي | د3 / د2 / د1 | يتحقق من مساحة التثبيت. |
| تحديد المرجع | د1 / م | التحقق من ترتيب التثبيت. |
| تناسب محوري | إل 1 / إل 2 / إل 3 / إل 5 | التحقق من طول التثبيت. |
| واسطة | السائل الفعلي | يدعم اختيار المواد. |
| واجب | درجة الحرارة / الضغط / السرعة | التحقق من نطاق التشغيل. |
| الختم الموجود | صور / عينة / رسم | يدعم التحقق من الاستبدال. |
لماذا تختار Qixing
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لمشاريع M7N، يمكن لمصنعنا مراجعة الحجم وتكوين المقعد ومتطلبات المواد وأبعاد الاستبدال بناءً على بيانات التشغيل والعينات والرسومات.
إذا كانت علامة النموذج الأصلي غير مكتملة، فإن توفير حجم العمود وأبعاد تثبيت المفتاح يمنح Qixing أساسًا أكثر وضوحًا لمطابقة المنتج قبل عرض الأسعار والإنتاج.
الأسئلة المتداولة
ما هو نطاق الحجم المتوفر للختم الميكانيكي متعدد النوابض M7N؟
يتوفر M7N لأقطار العمود من 14 مم إلى 100 مم.
ما هو نطاق درجة حرارة التشغيل؟
نطاق درجة حرارة التشغيل هو -20 درجة مئوية إلى +190 درجة مئوية.
ما هو الحد الأقصى لضغط التشغيل؟
الحد الأقصى لضغط التشغيل هو 1.2 ميجا باسكال.
ما هي السرعة القصوى للانزلاق؟
الحد الأقصى لسرعة الانزلاق هي 15 م / ث.
ما هو المقعد الثابت القياسي لـ M7N؟
G9 هو المقعد القياسي، مع توفر G6 وG4 كبديلين.
ما هي السوائل التي يمكن استخدام M7N معها؟
تشمل الوسائط النموذجية المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
ما هي الأبعاد التي يجب أن أتحقق منها للحصول على بديل؟
تحقق من d وD3 وD2 وD1 وd1 وL1 وL2 وL3 وL5 وخيط التثبيت M مقابل التثبيت الحالي.
هل يمكنني الطلب فقط حسب قطر العمود؟
يحدد قطر العمود حجم القاعدة، ولكن يجب أيضًا تأكيد الأبعاد الشعاعية والمحورية المتبقية.
هل يمكن لـ Qixing مطابقة عينة M7N الموجودة؟
نعم. يمكن لشركة Qixing مراجعة العينة أو الصور أو الرسومات مع ظروف التشغيل.
ما هي المعلومات التي يجب أن أقدمها للحصول على الاقتباس؟
قم بتوفير حجم العمود والأبعاد الرئيسية ووسط العمل ودرجة الحرارة والضغط والسرعة ومتطلبات المقعد وأي عينة أو رسم متاح.
جدول أبعاد M7N
الأبعاد بالملليمتر. تأكد من الأبعاد الحرجة مقابل التثبيت الحالي قبل الإنتاج.
| نموذج | d | د3 | د2 | د1 | د1 | L1 | L2 | L3 | L5 | M |
| M7N-14 | 14 | 25 | 21 | 25 | 3 | 25.0 | 10.0 | 17.5 | 6 | م5 |
| M7N-16 | 16 | 27 | 23 | 27 | 3 | 25.0 | 10.0 | 17.5 | 6 | م5 |
| M7N-18 | 18 | 33 | 27 | 33 | 3 | 26.0 | 11.5 | 19.5 | 7 | م5 |
| M7N-20 | 20 | 35 | 29 | 35 | 3 | 26.0 | 11.5 | 19.5 | 7 | م5 |
| M7N-22 | 22 | 37 | 31 | 37 | 3 | 26.0 | 11.5 | 19.5 | 7 | م5 |
| M7N-24 | 24 | 39 | 33 | 39 | 3 | 28.5 | 11.5 | 19.5 | 8 | م5 |
| M7N-25 | 25 | 40 | 34 | 40 | 3 | 28.5 | 11.5 | 19.5 | 8 | م5 |
| M7N-28 | 28 | 43 | 37 | 43 | 3 | 31.0 | 11.5 | 19.5 | 8 | م6 |
| M7N-30 | 30 | 45 | 39 | 45 | 3 | 31.0 | 11.5 | 19.5 | 8 | م6 |
| M7N-32 | 32 | 47 | 42 | 48 | 3 | 31.0 | 11.5 | 19.5 | 8 | م6 |
| M7N-33 | 33 | 48 | 42 | 48 | 3 | 31.0 | 11.5 | 19.5 | 8 | م6 |
| M7N-35 | 35 | 50 | 44 | 50 | 3 | 31.0 | 11.5 | 19.5 | 8 | م6 |
| M7N-38 | 38 | 55 | 49 | 56 | 4 | 31.0 | 14.0 | 22.0 | 8 | م6 |
| M7N-40 | 40 | 57 | 51 | 58 | 4 | 31.0 | 14.0 | 22.0 | 8 | م6 |
| M7N-43 | 43 | 60 | 54 | 61 | 4 | 31.0 | 14.0 | 22.0 | 8 | م6 |
| M7N-45 | 45 | 62 | 56 | 63 | 4 | 31.0 | 14.0 | 22.0 | 8 | م6 |
| M7N-48 | 48 | 65 | 59 | 66 | 4 | 31.0 | 14.0 | 22.0 | 8 | م6 |
| M7N-50 | 50 | 67 | 62 | 70 | 4 | 32.5 | 15.0 | 23.0 | 8 | م6 |
| M7N-53 | 53 | 70 | 65 | 73 | 4 | 32.5 | 15.0 | 23.0 | 8 | م6 |
| M7N-55 | 55 | 72 | 67 | 75 | 4 | 32.5 | 15.0 | 23.0 | 8 | م6 |
| M7N-58 | 58 | 79 | 70 | 78 | 4 | 37.5 | 15.0 | 23.0 | 9 | م8 |
| M7N-60 | 60 | 81 | 72 | 80 | 4 | 37.5 | 15.0 | 23.0 | 9 | م8 |
| M7N-63 | 63 | 84 | 75 | 83 | 4 | 37.5 | 15.0 | 23.0 | 9 | م8 |
| M7N-65 | 65 | 86 | 77 | 85 | 4 | 37.5 | 15.0 | 23.0 | 9 | م8 |
| M7N-68 | 68 | 89 | 81 | 90 | 4 | 34.5 | 18.0 | 26.0 | 9 | م8 |
| M7N-70 | 70 | 91 | 83 | 92 | 4 | 42.0 | 18.0 | 26.0 | 9 | م8 |
| M7N-75 | 75 | 99 | 88 | 97 | 4 | 42.0 | 18.0 | 26.0 | 10 | م8 |
| M7N-80 | 80 | 104 | 95 | 105 | 4 | 41.8 | 18.2 | 26.2 | 10 | م8 |
| M7N-85 | 85 | 109 | 100 | 110 | 4 | 41.8 | 18.2 | 26.2 | 10 | م8 |
| M7N-90 | 90 | 114 | 105 | 115 | 4 | 46.8 | 18.2 | 26.2 | 10 | م8 |
| M7N-95 | 95 | 119 | 110 | 120 | 4 | 47.8 | 17.2 | 25.2 | 10 | م8 |
| M7N-100 | 100 | 124 | 115 | 125 | 4 | 47.8 | 17.2 | 25.2 | 10 | م8 |
