M74D ختم ميكانيكي متعدد الربيع

تسرد مواصفات المنتج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل كوسيلة للتطبيق. المقعد الثابت القياسي هو G92، بينما يتم إدراج G9 وG4 وG6 كخيارات مقاعد بديلة.

الميزات الرئيسية

• ختم ميكانيكي متعدد النوابض M74D مع تصميم إغلاق ثانوي على شكل حلقة O.

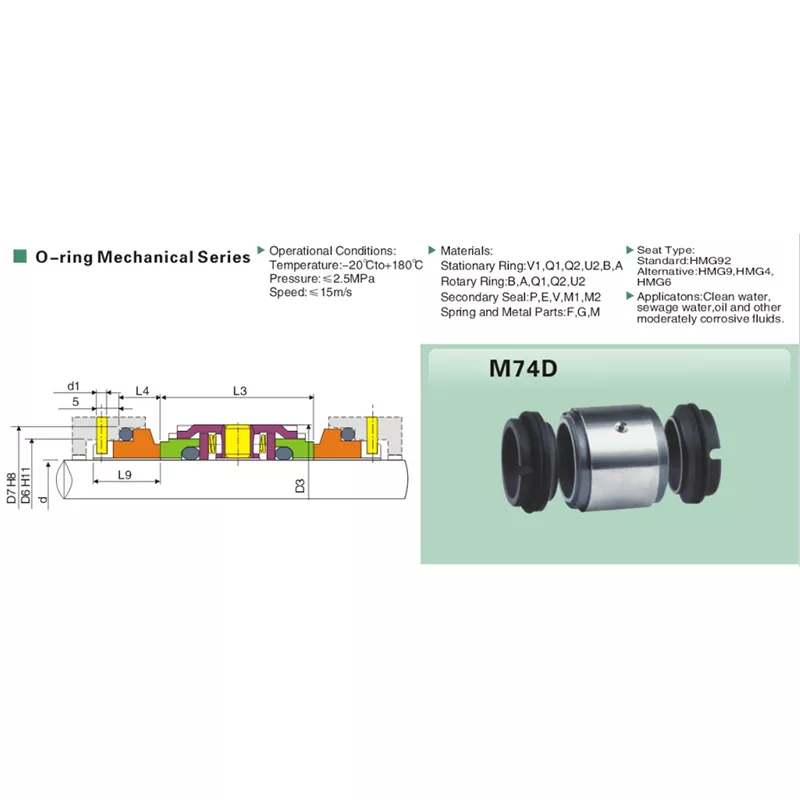

• ترتيب الختم الميكانيكي المزدوج كما هو موضح في رسم مواصفات المنتج.
• نطاق حجم العمود المتاح: 18-100 ملم.
• نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى +180 درجة مئوية.
• الحد الأقصى لضغط التشغيل المدرج: 2.5 ميجا باسكال.
• أقصى سرعة انزلاق مدرجة: 15 م/ث.
• نوع المقعد القياسي: G92؛ أنواع المقاعد البديلة: G9 وG4 وG6.
• تم إدراج خيارات متعددة لرموز المواد للحلقات الثابتة والحلقات الدوارة والأختام الثانوية والينابيع والأجزاء المعدنية.
• مدرج للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.

المواصفات الفنية

التطبيقات

يمكن اعتبار الختم الميكانيكي متعدد النوابض M74D للتعامل مع المعدات:

• المياه النظيفة
• مياه الصرف الصحي
• زيت
• سوائل أخرى معتدلة التآكل

بالنسبة للسوائل خارج هذه الفئات المدرجة، تأكد من توافق الوجه والمطاط قبل الاختيار.

اختيار المواد

يتم تحديد خيارات المواد من خلال رموز الاختيار. تشمل الرموز المتاحة ما يلي:

• الحلقة الثابتة: V1 / Q1 / Q2 / U2 / B / A
• الحلقة الدوارة: B / A / Q1 / Q2 / U2
• الختم الثانوي: P / E / V / M1 / ​​M2
• الزنبرك والأجزاء المعدنية: F/G/M

كيفية اختيار ختم M74D الصحيح

لتأكيد النموذج وعرض الأسعار بشكل أسرع، قم بتقديم المعلومات التالية مع استفسارك:

• قطر العمود المطلوب (د).
• وسط العمل/السوائل.
• درجة حرارة التشغيل.
• ضغط التشغيل.
• سرعة الدوران أو الانزلاق.
• مجموعة أكواد المواد المطلوبة، إذا كانت محددة بالفعل.
• نوع المقعد المطلوب (G92، G9، G4 أو G6)، إذا كان معروفًا.
• نموذج الختم الموجود أو الأبعاد أو الصور الواضحة لاستفسارات الاستبدال.

اعتبارات تصميم واختيار M74D

المنتج جزء من M74D في سلسلة الختم الميكانيكي ذو الحلقة O ويظهر ترتيب الختم الميكانيكي المزدوج. للاختيار، يجب التحقق من تسمية النموذج مع قطر العمود وأبعاد التثبيت وترتيب المقعد ومجموعة كود المادة وظروف التشغيل الحقيقية.

يغطي جدول المقاسات M74D أقطار العمود من 18 مم إلى 100 مم. تتغير أبعاد التثبيت المتعددة مع زيادة حجم العمود، لذلك لا ينبغي أن يعتمد طلب الاستبدال على اسم M74D فقط. تأكد من قطر العمود وقارن الأبعاد المدرجة D6 وD7 وD3 وd1 وL3 وL4 وL9 مع التثبيت الحالي.

تتضمن مواصفات المنتج غلاف تشغيل يتراوح من -20 درجة مئوية إلى +180 درجة مئوية، وضغط يصل إلى 2.5 ميجاباسكال وسرعة انزلاق تصل إلى 15 م/ث. يمكن أن يعتمد الحد العملي للتكوين المحدد أيضًا على مجموعة المواد الفعلية وخصائص السوائل وظروف المعدات. ولذلك ينبغي مراجعة الطلبات القريبة من الحدود المذكورة مع بيانات التشغيل الكاملة.

تم إدراج G92 كمقعد قياسي، بينما تم إدراج G9 وG4 وG6 كمقعد بديل. لا توفر صفحة مواصفات المنتج مقارنة أداء تفصيلية بين خيارات المقاعد هذه، لذا يجب تأكيد الاختيار الصحيح من التركيب الحالي ومتطلبات الأبعاد بدلاً من الاستدلال عليه من رمز المقعد وحده.

مطابقة الاستبدال والمشتريات

بالنسبة لشراء الاستبدال، يعد تعيين M74D نقطة بداية مفيدة، ولكن تأكيد الأبعاد مهم. لتقليل الحركة ذهابًا وإيابًا أثناء عرض الأسعار، قم بتوفير مرجع الختم الحالي وحجم العمود وأبعاد التثبيت المتاحة ووسط العمل ودرجة الحرارة والضغط والسرعة ومتطلبات المقعد وأي رموز مواد معروفة.

إذا كانت علامة الختم الأصلية متآكلة أو غير واضحة، فيمكن استخدام صور واضحة للختم الكامل والمقعد الثابت وقياسات الأبعاد كمعلومات داعمة. يساعد هذا في تحديد ما إذا كان الحجم المطلوب يطابق التجميع الحالي دون المطالبة بقابلية التبادل العالمية.

ملاحظات اختيار التطبيق

تتضمن مواصفات المنتج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. لا يزال من الممكن أن تمثل هذه الفئات ظروف تشغيل مختلفة تمامًا. بالنسبة لمياه الصرف الصحي التي تحتوي على جزيئات معلقة، أو زيوت مع مواد مضافة، أو الوسائط المسببة للتآكل ذات التركيبة غير المؤكدة، قم بتقديم تفاصيل الوسيط الفعلية قبل التأكد من مجموعة كود المادة.

بالنسبة للوسائط خارج وصف مواصفات المنتج، يجب على Qixing مراجعة الشروط المطلوبة قبل تقديم التكوين. بالنسبة للوسائط التي تقع خارج هذا النطاق، تقوم شركة Qixing بمراجعة ظروف التشغيل وتوافق المواد قبل تأكيد التكوين.

لماذا تختار شركة Qixing لتكون الشركة المصنعة لـ M74D لديك

باعتبارها شركة مصنعة ومصنعًا للختم الميكانيكي متعدد النوابض M74D، يمكن لشركة Qixing أن تدعم مطابقة المنتج والاختيار المخصص استنادًا إلى حجم العمود وأبعاد التثبيت ووسط العمل وبيانات التشغيل. بالنسبة لاستفسارات الاستبدال، يمكن لمصنعنا مراجعة معلومات الأبعاد والصور مع مرجع النموذج بحيث يعتمد عرض الأسعار على معلمات الاختيار الفعلية. يساعد هذا المشترين على التواصل مباشرة مع الشركة المصنعة مع تجنب مطالبات قابلية التبادل غير المدعومة.

التعليمات

ما الأحجام المتوفرة للختم الميكانيكي متعدد النوابض M74D؟

تتضمن مواصفات المنتج أحجام M74D التي يتراوح قطر عمودها من 18 مم إلى 100 مم.

ما هي حدود تشغيل M74D؟

نطاق التشغيل المدرج هو -20 درجة مئوية إلى +180 درجة مئوية، والضغط يصل إلى 2.5 ميجاباسكال وسرعة الانزلاق تصل إلى 15 م/ث.

ما هي السوائل التي يمكن استخدام M74D معها؟

تتضمن مواصفات المنتج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.

ما هي أنواع المقاعد المتوفرة؟

تم إدراج G92 كمقعد قياسي. تم إدراج G9 وG4 وG6 كمقاعد بديلة.

هل M74D عبارة عن ختم ميكانيكي مزدوج؟

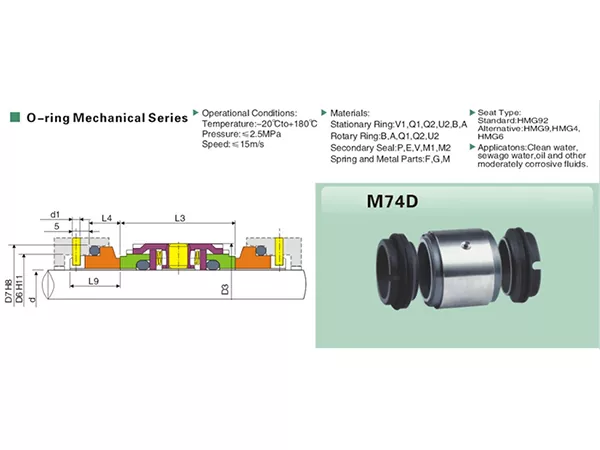

يوضح رسم مواصفات المنتج M74D كترتيب ختم ميكانيكي مزدوج ضمن السلسلة الميكانيكية ذات الحلقة O.

كيف أختار الحجم الصحيح لـ M74D؟

ابدأ بقطر العمود، ثم قم بتأكيد الأبعاد المدرجة D6 وD7 وD3 وd1 وL3 وL4 وL9 بالإضافة إلى ظروف التشغيل.

هل يمكن استخدام M74D للسوائل شديدة التآكل؟

تنص مواصفات المنتج فقط على السوائل الأخرى المسببة للتآكل بشكل معتدل. تتطلب الخدمة الأقوى للتآكل توافقًا ماديًا وتأكيدًا كاملاً لحالة التشغيل قبل الاختيار.

ما هي المعلومات التي يجب أن أرسلها للحصول على عرض أسعار M74D؟

أرسل قطر العمود ووسط العمل ودرجة الحرارة والضغط والسرعة ومتطلبات المقعد وأي رموز مواد معروفة. للاستبدال، قم بتضمين النموذج والأبعاد والصور الموجودة.

ما الفرق بين مقاعد G92 وG9 وG4 وG6؟

تحدد مواصفات المنتج G92 كمعيار قياسي وG9 وG4 وG6 كبدائل، ولكنها لا توفر مقارنة تفصيلية للأداء. لذلك يجب أن يعتمد الاختيار على متطلبات التثبيت والأبعاد.

هل رقم الطراز وحده يكفي لطلب ختم M74D بديل؟

ليس دائما. يجب أن تتضمن المطابقة الأكثر موثوقية حجم العمود وأبعاد التثبيت وترتيب المقعد وظروف التشغيل بالإضافة إلى تسمية النموذج.

جدول أبعاد M74D

يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing M74D.
