H7N ختم ميكانيكي متعدد الزنبرك
Qixing هي شركة متخصصة في تصنيع وتوريد الختم الميكانيكي متعدد النوابض H7N الذي يقدم حلول المصانع المخصصة للمشترين الصناعيين. يتميز هذا الختم الميكانيكي متعدد النوابض بتصميم على شكل حلقة O، وأحجام عمود من 14 إلى 100 مم، ومواد قابلة للتكوين للمياه النظيفة والصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل.
Qixing H7N Multi Spring Mechanical Seal عبارة عن ختم ميكانيكي على شكل حرف O مصمم لمجموعة واسعة من تطبيقات معالجة السوائل. وهي متاحة لأحجام الأعمدة من 14 مم إلى 100 مم وتدعم درجات حرارة التشغيل من -20 درجة مئوية إلى +180 درجة مئوية، والضغط حتى 2.5 ميجاباسكال، وسرعة الانزلاق حتى 15 م/ث. يمكن تكوين الختم باستخدام مجموعات متعددة من الوجه والختم الثانوي والزنبرك والأجزاء المعدنية وفقًا لمتطلبات التطبيق.
تشمل الوسائط النموذجية المدرجة لـ H7N المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. نوع المقعد القياسي هو G9، مع توفر G92 كبديل.
الميزات الرئيسية
- ختم ميكانيكي متعدد الزنبركات H7N مع تصميم مانع للتسرب الثانوي على شكل حلقة O.
- نطاق حجم العمود المتاح: 14-100 ملم.
- نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى +180 درجة مئوية.
- الحد الأقصى لضغط التشغيل: 2.5 ميجا باسكال.
- أقصى سرعة انزلاق: 15 م/ث.
- نوع المقعد القياسي: G9؛ نوع المقعد البديل: G92.
- تتوفر خيارات رمز المادة للحلقات الثابتة والحلقات الدوارة والأختام الثانوية والينابيع والأجزاء المعدنية.
- مناسب للمياه النظيفة ومياه الصرف الصحي والزيوت وغيرها من السوائل المسببة للتآكل بشكل معتدل كما هو مذكور في مواصفات المنتج.
المواصفات الفنية
| غرض | مواصفة |
| منتج | H7N ختم ميكانيكي متعدد الزنبرك |
| سلسلة الختم | سلسلة ميكانيكية على شكل حرف O |
| حجم رمح | 14-100 ملم |
| درجة حرارة | -20 درجة مئوية إلى +180 درجة مئوية |
| ضغط | ≥ 2.5 ميجا باسكال |
| سرعة | ≥ 15 م/ث |
| رموز الحلقة الثابتة | V1، Q1، Q2، U2، B، A |
| رموز الحلقة الدوارة | ب، أ، س1، س2، ش2 |
| رموز الختم الثانوية | ف، ه، الخامس، م1، م2 |
| رموز الأجزاء الزنبركية والمعدنية | ف، ز، م |
| المقعد القياسي | G9 |
| المقعد البديل | جي 92 |
| وسائل الإعلام النموذجية | المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل |
التطبيقات
يمكن اعتبار الختم الميكانيكي متعدد الزنبرك H7N للتعامل مع المعدات:
- المياه النظيفة
- مياه الصرف الصحي
- زيت
- سوائل أخرى معتدلة التآكل
بالنسبة للسوائل خارج هذه الفئات المدرجة، تأكد من توافق الوجه والمطاط قبل الاختيار.
اختيار المواد
يتم تحديد خيارات المواد من خلال رموز الاختيار. تشمل الرموز المتاحة ما يلي:
- الحلقة الثابتة: V1 / Q1 / Q2 / U2 / B / A
- الحلقة الدوارة: B / A / Q1 / Q2 / U2
- الختم الثانوي: P / E / V / M1 / M2
- الزنبرك والأجزاء المعدنية: F/G/M
كيفية اختيار ختم H7N المناسب
لتأكيد النموذج وعرض الأسعار بشكل أسرع، قم بتقديم المعلومات التالية مع استفسارك:
- قطر العمود المطلوب (د).
- وسط العمل/السوائل.
- درجة حرارة التشغيل.
- ضغط التشغيل.
- سرعة الدوران أو الانزلاق.
- مجموعة أكواد المواد المطلوبة، إذا كانت محددة بالفعل.
- نوع المقعد المطلوب (G9 أو G92)، إذا كان معروفًا.
اعتبارات تصميم واختيار H7N
تم تصنيف المنتج على أنه H7N كجزء من سلسلة الختم الميكانيكي ذات الحلقة O ويعرفه على أنه تصميم متعدد النوابض. بالنسبة لاختيار المنتج، فإن الخطوة الأكثر أهمية هي مطابقة حجم الختم وحدود التشغيل وترتيب المقاعد ومجموعة كود المادة مع المعدات الفعلية وظروف السوائل بدلاً من الاعتماد على اسم الطراز وحده.
تغطي سلسلة H7N أقطار العمود من 14 مم إلى 100 مم. نظرًا لأن جدول الأبعاد يتغير مع حجم العمود، يجب على المشترين الذين يستبدلون الختم الموجود مقارنة قطر العمود وأبعاد التثبيت المدرجة قبل الطلب. وهذا مهم بشكل خاص عندما يتم الحصول على H7N كبديل للختم الميكانيكي الموجود.
توفر مواصفات المنتج نطاقًا لدرجة الحرارة يتراوح بين -20 درجة مئوية إلى +180 درجة مئوية، والحد الأقصى للضغط 2.5 ميجاباسكال وسرعة الانزلاق القصوى 15 م/ث. تصف هذه القيم غلاف التشغيل المدرج، ولكن يمكن أن يعتمد الحد النهائي القابل للاستخدام أيضًا على الوجه المحدد والمواد المطاطية، والوسيط الذي يتم التعامل معه، وظروف المعدات الفعلية. عندما يقترب التطبيق من الحدود المعلنة، قم بتوفير بيانات التشغيل الكاملة للتأكيد.
بالنسبة للمقعد الثابت، تم إدراج G9 كخيار قياسي وG92 كبديل. إذا تمت مطابقة مانع التسرب البديل مع التثبيت الحالي، فيجب تأكيد نوع المقعد والأبعاد ذات الصلة مع مجموعة الختم الدوارة.
مطابقة الاستبدال والمشتريات
بالنسبة لاستفسارات الاستبدال والشراء، يعد تعيين نموذج H7N نقطة بداية مفيدة، ولكن يجب أن يكون مدعومًا بمعلومات الأبعاد والتشغيل. يمكن أن يؤدي توفير التفاصيل التالية إلى تقليل الإرجاع أثناء تأكيد النموذج:
- نموذج الختم الحالي أو المرجع، إذا كان متاحًا.
- قطر العمود وأبعاد التثبيت الرئيسية.
- معلومات المضخة أو المعدات، عندما تكون متاحة.
- وسط العمل وما إذا كانت هناك مواد صلبة أو مكونات قابلة للتآكل.
- درجة حرارة التشغيل والضغط العادية والحد الأقصى.
- سرعة الدوران أو سرعة الانزلاق المطلوبة.
- نوع المقعد المفضل ومجموعة رمز المادة، إذا تم تحديدها بالفعل.
إذا تم ارتداء الختم الأصلي أو كانت علامة النموذج غير واضحة، تصبح مطابقة الأبعاد ذات أهمية خاصة. يمكن أيضًا استخدام صورة واضحة للختم القديم مع حجم العمود وظروف التشغيل كمعلومات داعمة لمطابقة المنتج.
ملاحظات اختيار التطبيق
تتضمن مواصفات المنتج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل المعتدل لهذه السلسلة. تغطي هذه الفئات ظروفًا كيميائية وتشغيلية مختلفة، لذا فإن اسم السائل وحده لا يكفي لتحديد تركيبة المادة النهائية. بالنسبة لمياه الصرف الصحي أو السوائل التي تحتوي على جزيئات معلقة، وبالنسبة للزيوت أو الوسائط المسببة للتآكل مع إضافات غير عادية، قم بتقديم تفاصيل الوسيط الفعلية قبل التأكد من مواد الختم.
بالنسبة للتطبيقات خارج فئات الوسائط المذكورة في مواصفات المنتج، يجب على Qixing أولاً التحقق من ظروف التشغيل المطلوبة وتوافق المواد قبل تقديم التكوين. يؤدي هذا إلى تجنب تقديم مطالبة غير مدعومة للاستخدام العالمي لفيروس H7N.
لماذا تختار Qixing لتكون الشركة المصنعة لـ H7N لديك
باعتبارها شركة مصنعة ومصنعًا للختم الميكانيكي متعدد النوابض H7N، يمكن لشركة Qixing أن تدعم مطابقة المنتج والاختيار المخصص بناءً على حجم العمود وأبعاد التثبيت ووسط العمل وبيانات التشغيل. بالنسبة لاستفسارات الاستبدال، يمكن لمصنعنا مراجعة معلومات الأبعاد والصور مع مرجع النموذج قبل عرض الأسعار. يساعد سير العمل المعتمد على الشركة المصنعة المشترين على تأكيد التكوين المطلوب مع الحفاظ على التحديد مستندًا إلى البيانات الفنية المتوفرة.
التعليمات
ما الأحجام المتوفرة للختم الميكانيكي متعدد النوابض H7N؟
تتضمن مواصفات المنتج أحجام H7N التي يتراوح قطر عمودها من 14 مم إلى 100 مم.
ما هي حدود تشغيل H7N؟
نطاق التشغيل المدرج هو -20 درجة مئوية إلى +180 درجة مئوية، والضغط يصل إلى 2.5 ميجا باسكال، وسرعة الانزلاق تصل إلى 15 م/ث.
ما هي السوائل التي يمكن استخدام H7N معها؟
تتضمن مواصفات المنتج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
ما هي أنواع المقاعد المتوفرة؟
المقعد القياسي المدرج هو G9 والمقعد البديل هو G92.
كيف أختار مقاس H7N الصحيح؟
ابدأ بقطر العمود، ثم تأكد من متطلبات الأبعاد وظروف التشغيل وفقًا لجدول الحجم.
هل يمكنني استخدام H7N لسائل شديد التآكل؟
تنص مواصفات المنتج فقط على السوائل المعتدلة التآكل. بالنسبة للوسائط المسببة للتآكل القوية، يجب التأكد من توافق المواد وظروف التشغيل الكاملة قبل الاختيار.
ما هي المعلومات التي يجب أن أرسلها للحصول على عرض أسعار H7N؟
أرسل قطر العمود المطلوب ووسط العمل ودرجة حرارة التشغيل والضغط والسرعة وأي متطلبات معروفة للمقعد أو رمز المادة. إذا كان الاستفسار يتعلق بالاستبدال، فقم بتضمين مرجع النموذج الحالي والأبعاد المتاحة.
ما الفرق بين خيارات G9 وG92؟
تحدد مواصفات المنتج G9 كمقعد قياسي وG92 كمقعد بديل. وهي لا توفر مقارنة تفصيلية للأداء، لذا يجب تأكيد الاختيار الصحيح من خلال متطلبات التثبيت والأبعاد.
هل يمكن تغيير تركيبة مادة H7N لوسائل الإعلام المختلفة؟
تسرد مواصفات المنتج رموز مواد متعددة للحلقة الثابتة والحلقة الدوارة والختم الثانوي والنابض والأجزاء المعدنية. يجب اختيار المجموعة النهائية وفقًا للوسط الذي يتم التعامل معه وظروف التشغيل.
هل رقم الطراز وحده يكفي لطلب ختم H7N بديل؟
ليس دائما. للحصول على تطابق بديل أكثر موثوقية، تأكد من قطر العمود وبيانات الأبعاد وترتيب المقعد وظروف التشغيل بالإضافة إلى تسمية الطراز.
بالنسبة للمشترين الذين يبحثون عن مصنع أو مصنع أو مورد للختم الميكانيكي H7N Multi Spring، يجب إكمال مطابقة الحجم وحالة التشغيل قبل الشراء. يمكن أن تدعم Qixing الاختيار المخصص من خلال مراجعة قطر العمود والوسط والضغط ودرجة الحرارة والسرعة ونوع المقعد وأكواد المواد المتاحة قبل عرض أسعار المصنع وتأكيد الإنتاج.

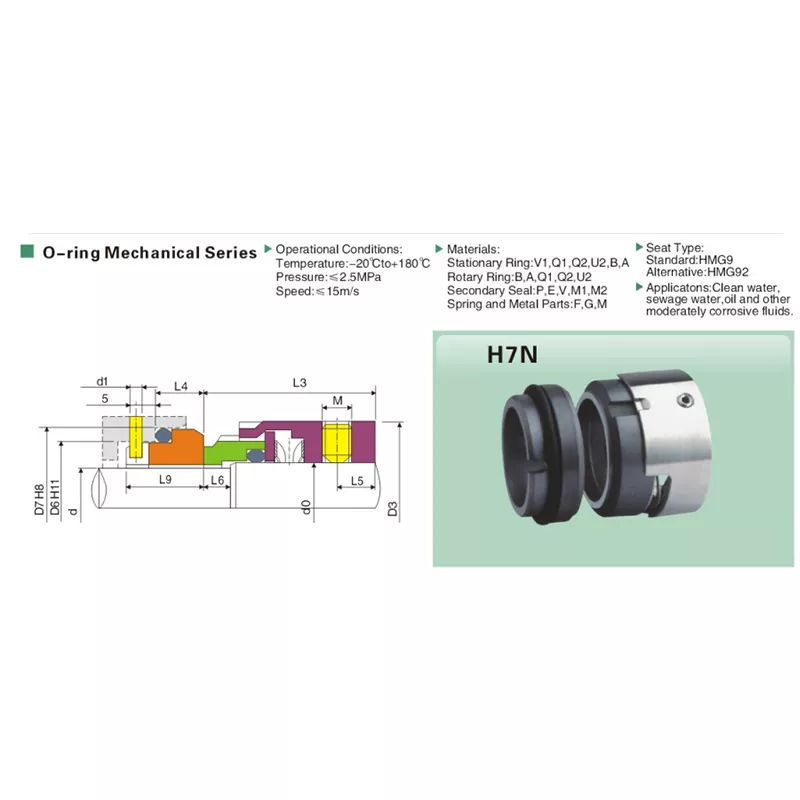

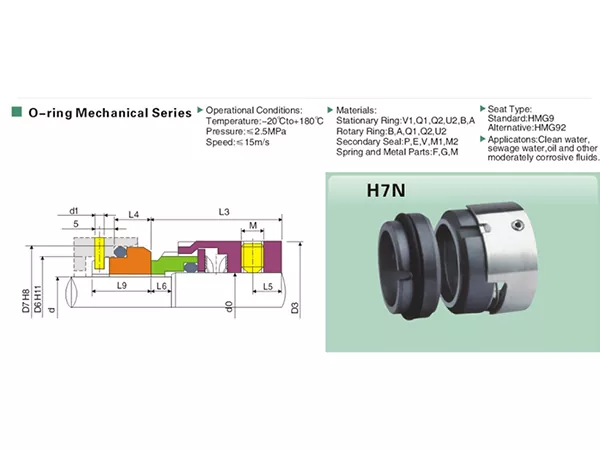

جدول أبعاد H7N
يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing H7N.
| نموذج | d | د0 | د3 | د6 | د7 | د1 | L3 | L4 | L9 | L6 | M |
| H7N-14 | 14 | 18 | 33 | 21 | 25 | 3 | 32.5 | 10.0 | 17.5 | 8.0 | م5 |
| H7N-16 | 16 | 20 | 35 | 23 | 27 | 3 | 32.5 | 10.0 | 17.5 | 8.0 | م5 |
| H7N-18 | 18 | 22 | 37 | 27 | 33 | 3 | 33.5 | 11.5 | 19.5 | 8.5 | م5 |
| H7N-20 | 20 | 24 | 39 | 29 | 35 | 3 | 33.5 | 11.5 | 19.5 | 8.5 | م5 |
| H7N-22 | 22 | 26 | 41 | 31 | 37 | 3 | 33.5 | 11.5 | 19.5 | 8.5 | م5 |
| H7N-24 | 24 | 28 | 43 | 33 | 39 | 3 | 36.0 | 11.5 | 19.5 | 8.5 | م6 |
| H7N-25 | 25 | 30 | 45 | 34 | 40 | 3 | 36.0 | 11.5 | 19.5 | 8.5 | م6 |
| H7N-28 | 28 | 33 | 48 | 37 | 43 | 3 | 38.5 | 11.5 | 19.5 | 8.5 | م6 |
| H7N-30 | 30 | 35 | 50 | 39 | 45 | 3 | 38.5 | 11.5 | 19.5 | 8.5 | م6 |
| H7N-32 | 32 | 38 | 55 | 42 | 48 | 3 | 38.5 | 11.5 | 19.5 | 8.5 | م5 |
| H7N-33 | 33 | 38 | 55 | 42 | 48 | 3 | 38.5 | 11.5 | 19.5 | 8.5 | م6 |
| H7N-35 | 35 | 40 | 57 | 44 | 50 | 3 | 38.5 | 11.5 | 19.5 | 8.5 | م6 |
| H7N-38 | 38 | 43 | 60 | 49 | 56 | 4 | 38.5 | 14.0 | 22.0 | 9.0 | م6 |
| H7N-40 | 40 | 45 | 62 | 51 | 58 | 4 | 38.5 | 14.0 | 22.0 | 9.0 | م6 |
| H7N-43 | 43 | 48 | 65 | 54 | 61 | 4 | 38.5 | 14.0 | 22.0 | 9.0 | م6 |
| H7N-45 | 45 | 50 | 67 | 56 | 63 | 4 | 38.5 | 14.0 | 22.0 | 9.0 | م6 |
| H7N-48 | 48 | 53 | 70 | 59 | 66 | 4 | 38.5 | 14.0 | 22.0 | 9.0 | م6 |
| H7N-50 | 50 | 55 | 72 | 62 | 70 | 4 | 42.5 | 15.0 | 23.0 | 10.0 | م6 |
| H7N-53 | 53 | 58 | 79 | 65 | 73 | 4 | 42.5 | 15.0 | 23.0 | 10.0 | م8 |
| H7N-55 | 55 | 60 | 81 | 67 | 75 | 4 | 42.5 | 15.0 | 23.0 | 10.0 | م8 |
| H7N-58 | 58 | 63 | 84 | 70 | 78 | 4 | 47.5 | 15.0 | 23.0 | 10.0 | م8 |
| H7N-60 | 60 | 65 | 86 | 72 | 80 | 4 | 47.5 | 15.0 | 23.0 | 10.0 | م8 |
| H7N-63 | 63 | 68 | 89 | 75 | 83 | 4 | 47.5 | 15.0 | 23.0 | 10.0 | م8 |
| H7N-65 | 65 | 70 | 91 | 77 | 85 | 4 | 47.5 | 15.0 | 23.0 | 10.0 | م8 |
| H7N-70 | 70 | 75 | 99 | 83 | 92 | 4 | 52.0 | 18.0 | 26.0 | 10.0 | م8 |
| H7N-75 | 75 | 80 | 104 | 88 | 97 | 4 | 52.0 | 18.0 | 26.0 | 10.0 | م8 |
| H7N-80 | 80 | 85 | 109 | 95 | 105 | 4 | 51.8 | 18.2 | 26.2 | 9.8 | م8 |
| H7N-85 | 85 | 90 | 114 | 100 | 110 | 4 | 56.8 | 18.2 | 26.2 | 9.8 | م8 |
| H7N-90 | 90 | 95 | 119 | 105 | 115 | 4 | 56.8 | 18.2 | 26.2 | 9.8 | م8 |
| H7N-95 | 95 | 100 | 124 | 110 | 120 | 4 | 57.8 | 17.2 | 25.2 | 10.8 | م8 |
| H7N-100 | 100 | 105 |
