H74D ختم ميكانيكي متعدد الزنبرك
توفر شركة Qixing خصمًا على الختم الميكانيكي متعدد النوابض H74D للطلبات بالجملة. يغطي الختم الزنبركي المتعدد ذو الحلقة O أحجام عمود من 14 إلى 100 مم وهو مصمم للمياه النظيفة ومياه الصرف الصحي والزيوت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
تتضمن مواصفات المنتج درجات حرارة التشغيل من -20 درجة مئوية إلى +180 درجة مئوية، والضغط حتى 2.5 ميجاباسكال وسرعة الانزلاق حتى 15 م/ث. يتم إدراج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل كوسائط تطبيق. G92 هو المقعد الثابت القياسي، مع إدراج G9 وG4 وG6 كبدائل.
الميزات الرئيسية
- H74D ختم ميكانيكي متعدد النوابض مع ختم ثانوي على شكل حلقة O.

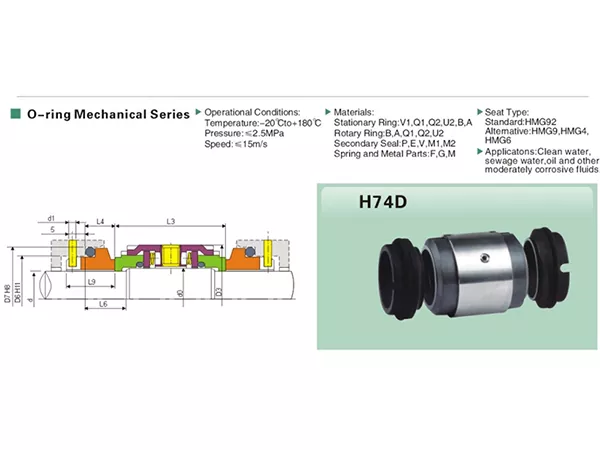

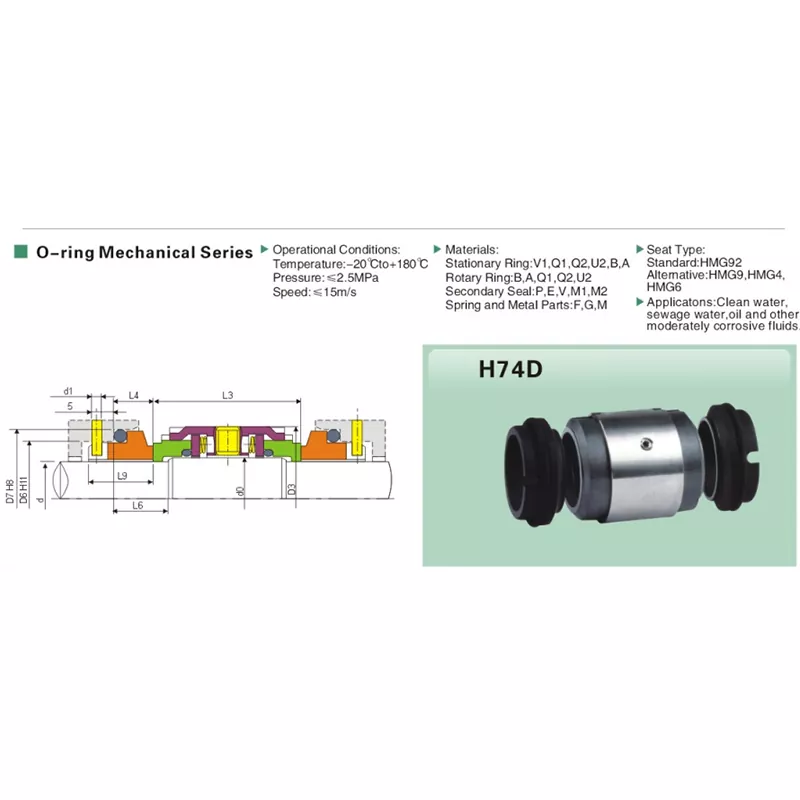

- ترتيب الختم الميكانيكي المزدوج الموضح في رسم مواصفات المنتج.
- نطاق حجم العمود المتاح: 14-100 ملم.
- نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى +180 درجة مئوية.
- الحد الأقصى لضغط التشغيل المدرج: 2.5 ميجا باسكال.
- أقصى سرعة انزلاق مدرجة: 15 م/ث.
- نوع المقعد القياسي: G92؛ أنواع المقاعد البديلة: G9 وG4 وG6.
- تم إدراج خيارات متعددة لرموز المواد للحلقات الثابتة والحلقات الدوارة والأختام الثانوية والينابيع والأجزاء المعدنية.
- مدرج للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
- يمكن مناقشة تخصيص المصنع ومطابقة المنتج وفقًا لحجم العمود والوسط وظروف التشغيل.
المواصفات الفنية
| غرض | مواصفة |
| منتج | H74D ختم ميكانيكي متعدد الزنبرك |
| سلسلة الختم | سلسلة ميكانيكية على شكل حرف O |
| ترتيب الختم | ترتيب الختم الميكانيكي المزدوج موضح في الرسم الفني |
| حجم رمح | 14-100 ملم |
| درجة حرارة | -20 درجة مئوية إلى +180 درجة مئوية |
| ضغط | ≥ 2.5 ميجا باسكال |
| سرعة الانزلاق | ≥ 15 م/ث |
| المقعد القياسي | جي 92 |
| مقاعد بديلة | جي 9 / جي 4 / جي 6 |
| رموز الحلقة الثابتة | V1 / Q1 / Q2 / U2 / ب / أ |
| رموز الحلقة الدوارة | ب/أ/س1/س2/ش2 |
| رموز الختم الثانوية | ف / ه / الخامس / M1 / M2 |
| رموز الأجزاء الربيعية والمعدنية | ف/ز/م |
| الوسائط المدرجة | المياه النظيفة / مياه الصرف الصحي / الزيت / السوائل الأخرى المسببة للتآكل بشكل معتدل |
التطبيقات
يمكن اعتبار الختم الميكانيكي متعدد الزنبرك H74D للتعامل مع المعدات:
- المياه النظيفة
- مياه الصرف الصحي
- زيت
- سوائل أخرى معتدلة التآكل
بالنسبة للوسائط خارج هذه الفئات المدرجة، يجب التأكد من توافق المواد وظروف التشغيل قبل الاختيار.
اختيار المواد
توفر مواصفات المنتج خيارات المواد كرموز. لتجنب تعيين أسماء مواد غير مدعومة، تحتفظ هذه الصفحة بهذه الرموز تمامًا كما هي مدرجة:
- الحلقة الثابتة: V1 / Q1 / Q2 / U2 / B / A
- الحلقة الدوارة: B / A / Q1 / Q2 / U2
- الختم الثانوي: P / E / V / M1 / M2
- الزنبرك والأجزاء المعدنية: F/G/M
اعتبارات التصميم والاختيار H74D
ينتمي H74D إلى السلسلة الميكانيكية ذات الحلقة O لمواصفات المنتج ويتم عرضه بترتيب ختم ميكانيكي مزدوج. للاختيار، يجب فحص النموذج مع قطر العمود وأبعاد التثبيت وترتيب المقعد ومجموعة كود المادة وظروف التشغيل الفعلية.
يبدأ نطاق الحجم H74D من 14 ملم ويمتد إلى 100 ملم. تختلف الأبعاد مثل d0 وD3 وD6 وD7 وd1 وL6 وL3 وL4 وL9 حسب الحجم. ولذلك لا ينبغي أن يعتمد أمر الاستبدال على تعيين H74D وحده؛ يجب أيضًا تأكيد حجم العمود وأبعاد التثبيت مقابل الختم الموجود أو رسم المعدات.
قائمة مواصفات المنتج -20 درجة مئوية إلى +180 درجة مئوية، ضغط يصل إلى 2.5 ميجاباسكال وسرعة انزلاق تصل إلى 15 م/ث. يمكن أن تعتمد الملاءمة الفعلية أيضًا على مجموعة المواد وخصائص الوسط والتشحيم وظروف المعدات. يجب مراجعة التطبيقات القريبة من الحدود المدرجة مع بيانات التشغيل الكاملة.
تم إدراج G92 كمقعد قياسي، في حين أن G9 وG4 وG6 هي مقاعد بديلة. لا توفر المواصفات الفنية مقارنة أداء تفصيلية بين خيارات المقاعد هذه، لذا يجب أن يعتمد الاختيار على هندسة التثبيت المطلوبة وتفاصيل التطبيق المؤكدة.
مطابقة الاستبدال والمشتريات
لشراء الاستبدال، قم بتوفير نموذج الختم الحالي وقطر العمود وأبعاد التثبيت المتاحة ووسط العمل ودرجة الحرارة والضغط والسرعة ومتطلبات المقعد وأي رموز مواد معروفة. يمكن أن تساعد الصور الواضحة للختم الكامل والمقعد الثابت أيضًا شركة Qixing في مقارنة الحجم المطلوب مع التجميع الحالي.
تقوم شركة Qixing بتصنيع وتوريد الأختام الميكانيكية ودعم المطابقة المخصصة عندما لا يلبي التكوين القياسي التثبيت المطلوب بشكل كامل. تأكيد الأبعاد مهم قبل الإنتاج أو عرض الأسعار، خاصة عندما يكون تعريف الختم الأصلي غير مكتمل.
ملاحظات اختيار التطبيق
تتضمن مواصفات المنتج المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. يمكن أن تمثل هذه الوسائط ظروف تشغيل مختلفة، لذلك يجب توفير المواد الصلبة العالقة والمواد المضافة والتركيز ودرجة الحرارة وتفاصيل السوائل الأخرى عندما قد تؤثر على اختيار المواد.
بالنسبة للوسائط خارج وصف مواصفات المنتج، يجب على Qixing مراجعة ظروف التشغيل الكاملة قبل تأكيد التكوين. وهذا يبقي عملية الاختيار قائمة من الناحية الفنية دون تقديم ادعاءات غير مدعومة للاستخدام الشامل.
كيفية الطلب/طلب عرض أسعار
لتأكيد النموذج بشكل أسرع وعرض أسعار المصنع، أرسل:
- قطر العمود المطلوب (د).
- وسط العمل/السوائل.
- درجة حرارة التشغيل.
- ضغط التشغيل.
- سرعة الدوران أو الانزلاق.
- مجموعة أكواد المواد المطلوبة، إذا كانت معروفة.
- نوع المقعد المطلوب (G92، G9، G4 أو G6)، إذا كان معروفًا.
- نموذج الختم الموجود أو الأبعاد أو الصور الواضحة لاستفسارات الاستبدال.
- الكمية المطلوبة وأي متطلبات التخصيص.
لماذا تختار Qixing لتكون الشركة المصنعة لـ H74D لديك
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للعملاء الصناعيين. بالنسبة للاستفسارات عن H74D، يمكن لمصنعنا مراجعة حجم العمود والأبعاد والظروف المتوسطة والتشغيلية لدعم مطابقة المنتج واختيار رمز المادة والمتطلبات المخصصة.
بالنسبة للمشاريع البديلة، يمكن لشركة Qixing مقارنة مرجع النموذج مع بيانات الأبعاد والصور قبل عرض الأسعار. يساعد هذا النهج المباشر من المصنع المشترين على توصيل المتطلبات الفنية بوضوح مع الحفاظ على ارتباط التكوين المطلوب بظروف التشغيل والتركيب الفعلية.
التعليمات
ما الأحجام المتوفرة للختم الميكانيكي متعدد النوابض H74D؟
تتضمن مواصفات المنتج أحجام عمود H74D من 14 مم إلى 100 مم.
ما هي حدود التشغيل المدرجة لـ H74D؟
تتضمن مواصفات المنتج درجات حرارة تتراوح من -20 درجة مئوية إلى +180 درجة مئوية، وضغطًا يصل إلى 2.5 ميجاباسكال وسرعة انزلاق تصل إلى 15 م/ث.
ما هي السوائل التي يمكن استخدام H74D معها؟
تسرد المواصفات الفنية المياه النظيفة ومياه الصرف الصحي والزيت والسوائل الأخرى المسببة للتآكل بشكل معتدل.
هل H74D عبارة عن ختم ميكانيكي مزدوج؟
يوضح رسم مواصفات المنتج H74D مع ترتيب ختم ميكانيكي مزدوج في السلسلة الميكانيكية ذات الحلقة O.
ما هي أنواع المقاعد المتوفرة لـ H74D؟
G92 هو المقعد القياسي، بينما تتوفر G9 وG4 وG6 كخيارات مقاعد بديلة.
كيف أختار الحجم الصحيح لـ H74D؟
ابدأ بقطر العمود ثم تأكد من الأبعاد المدرجة d0 وD3 وD6 وD7 وd1 وL6 وL3 وL4 وL9 بالإضافة إلى ظروف التشغيل.
هل يمكن لشركة Qixing تخصيص الختم الميكانيكي H74D؟
Qixing هي الشركة المصنعة والموردة للمصنع. يمكن مراجعة المتطلبات المخصصة وفقًا للأبعاد والمواد وظروف التشغيل وتفاصيل الطلب المطلوبة.
ما هي المعلومات التي يجب أن أرسلها للحصول على عرض أسعار؟
أرسل حجم العمود، المتوسط، درجة الحرارة، الضغط، السرعة، متطلبات المقعد، متطلبات المواد، الكمية، وللاستبدال، النموذج الحالي والأبعاد والصور.
هل يمكن استخدام H74D للسوائل شديدة التآكل؟
تنص مواصفات المنتج فقط على السوائل الأخرى المسببة للتآكل بشكل معتدل. تتطلب الخدمة الأقوى للتآكل تأكيدًا تفصيليًا لتوافق المواد والوسائط قبل الاختيار.
هل رقم الطراز H74D وحده يكفي لطلب الاستبدال؟
ليس دائما. يجب أن تتضمن المطابقة الأكثر موثوقية حجم العمود وأبعاد التثبيت وترتيب المقعد وظروف التشغيل بالإضافة إلى تسمية النموذج.
جدول الأبعاد H74D
يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية Qixing-facing H74D.
| نموذج | d | د0 | د3 | د6 | د7 | د1 | L6 | L3 | L4 | L9 |
| H74D-14 | 14 | 18 | 33 | 21 | 25 | 3 | 18 | 53.0 | 10.0 | 17.5 |
| H74D-16 | 16 | 20 | 35 | 23 | 27 | 3 | 18 | 53.0 | 10.0 | 17.5 |
| H74D-18 | 18 | 22 | 37 | 27 | 33 | 3 | 20 | 53.0 | 11.5 | 19.5 |
| H74D-20 | 20 | 24 | 39 | 29 | 35 | 3 | 20 | 53.0 | 11.5 | 19.5 |
| H74D-22 | 22 | 26 | 41 | 31 | 37 | 3 | 20 | 53.0 | 11.5 | 19.5 |
| H74D-24 | 24 | 28 | 43 | 33 | 39 | 3 | 20 | 54.0 | 11.5 | 19.5 |
| H74D-25 | 25 | 30 | 45 | 34 | 40 | 3 | 20 | 54.0 | 11.5 | 19.5 |
| H74D-28 | 28 | 33 | 48 | 37 | 43 | 3 | 20 | 54.0 | 11.5 | 19.5 |
| H74D-30 | 30 | 35 | 50 | 39 | 45 | 3 | 20 | 54.0 | 11.5 | 19.5 |
| H74D-32 | 32 | 38 | 55 | 42 | 48 | 3 | 20 | 56.0 | 11.5 | 19.5 |
| H74D-33 | 33 | 38 | 55 | 42 | 48 | 3 | 20 | 56.0 | 11.5 | 19.5 |
| H74D-35 | 35 | 40 | 57 | 44 | 50 | 3 | 20 | 57.0 | 11.5 | 19.5 |
| H74D-38 | 38 | 43 | 60 | 49 | 58 | 4 | 23 | 57.0 | 14.0 | 22.0 |
| H74D-40 | 40 | 45 | 62 | 51 | 58 | 4 | 23 | 57.0 | 14.0 | 22.0 |
| H74D-43 | 43 | 48 | 65 | 54 | 61 | 4 | 23 | 57.0 | 14.0 | 22.0 |
| H74D-45 | 45 | 50 | 67 | 56 | 63 | 4 | 23 | 56.0 | 14.0 | 22.0 |
| H74D-48 | 48 | 53 | 70 | 59 | 65 | 4 | 23 | 56.0 | 14.0 | 22.0 |
| H74D-50 | 50 | 55 | 72 | 62 | 70 | 4 | 25 | 63.0 | 15.0 | 23.0 |
| H74D-53 | 53 | 58 | 79 | 65 | 73 | 4 | 25 | 67.0 | 15.0 | 23.0 |
| H74D-55 | 55 | 60 | 81 | 67 | 75 | 4 | 25 | 67.0 | 15.0 | 23.0 |
| H74D-58 | 58 | 63 | 84 | 70 | 78 | 4 | 25 | 74.0 | 15.0 | 23.0 |
| H74D-60 | 60 | 65 | 86 | 72 | 80 | 4 | 25 | 74.0 | 15.0 | 23.0 |
| H74D-63 | 63 | 68 | 89 | 75 | 83 | 4 | 25 | 79.0 | 15.0 | 23.0 |
| H74D-65 | 65 | 70 | 91 | 77 | 85 | 4 | 25 | 68.0 | 15.0 | 23.0 |
| H74D-70 | 70 | 75 | 99 | 83 | 92 | 4 | 28 | 76.4 | 18.0 | 26.0 |
| H74D-75 | 75 | 80 | 104 | 88 | 97 | 4 | 28 | 76.4 | 18.0 | 26.0 |
| H74D-80 | 80 | 85 | 109 | 95 | 105 | 4 | 28 | 76.0 | 18.2 | 26.2 |
| H74D-85 | 85 | 90 | 114 | 100 | 110 | 4 | 28 | 76.0 | 18.2 | 26.2 |
| H74D-90 | 90 | 95 | 119 | 105 | 115 | 4 | 28 | 76.0 | 18.2 | 26.2 |
| H74D-95 | 95 | 100 | 124 | 110 | 120 | 4 | 28 | 76.0 | 17.2 | 25.2 |
| H74D-100 | 100 | 105 | 129 | 115 | 125 | 4 | 28 | 76.0 | 17.2 | 25.2 |
