891 ختم ميكانيكي متعدد الزنبرك
إن الختم الميكانيكي متعدد النوابض Qixing 891 عبارة عن ختم ميكانيكي متعدد النوابض للخدمة الشاقة يصل تصنيفه إلى 2.5 ميجا باسكال، -20 درجة مئوية إلى +180 درجة مئوية، في كل من أحجام العمود المترية (25-100 مم) والإمبراطوري (1.000 "-4.000"). شراء بالجملة أو تصنيع المعدات الأصلية بأسعار في متناول الجميع. أرسل استفسارك الآن!
يستخدم الختم الميكانيكي متعدد الزنبركات عدة نوابض لولبية صغيرة منتشرة حول رأس الختم بدلاً من زنبرك واحد كبير. تقوم النوابض بتحميل الوجه الدوار بالتساوي على طول الطريق، وهو ما يسمح للتصميم بالعمل بضغط وسرعة أعلى من الختم ذي الزنبرك الواحد:
- ضغط أعلى - يصل إلى 2.5 ميجا باسكال، مقابل حوالي 1.0 ميجا باسكال للأختام النموذجية أحادية الزنبرك
- حتى تحميل الوجه - لا توجد نقطة عالية دوارة، لذلك يتم ارتداء الوجوه بشكل موحد
- أفضل عند السرعة وعدم المحاذاة - تعمل قوة الزنبرك المتوازنة بشكل أكثر سلاسة عند عدد دورات عالية في الدقيقة
بالنسبة للمضخات الكيميائية والهيدروكربونية والمضخات العملية، فإن التصميم متعدد الزنبركات هو التصميم الهندسي الافتراضي. 891 هو الختم الميكانيكي متعدد النوابض الأكثر شحنًا في مصنع Qixing.
لماذا يختار المشترون 891
هناك سببان يتجاوزان غلاف 2.5 ميجا باسكال / 15 م / ث. أولاً، متري وإمبراطوري في كتالوج واحد: عدد قليل من مصانع الختم الصينية لديها أحجام بوصة، وبالتالي فإن الختم الميكانيكي متعدد النوابض 891 يعد مناسبًا بشكل طبيعي للمشترين في أمريكا الشمالية، ومصنعي المعدات الأصلية البحريين، وعمال الصيانة والإصلاح والعمرة للنفط والغاز الذين يحتاجون إلى أعمدة بقياس بوصة. ثانيًا، المرونة الكاملة للمواد: أي مزيج من أوجه السيراميك أو الكربون أو SiC أو TC، والمطاط الصناعي NBR / EPDM / FKM، وزنبركات SS304 / SS316 / Hastelloy، المحددة حسب الطلب بدون رسوم أدوات أعلى من الحد الأدنى لكمية الطلب.
تحديد
| ضغط | ≥ 2.5 ميجا باسكال |
| درجة حرارة | -20 درجة مئوية إلى +180 درجة مئوية |
| سرعة رمح | ≥ 15 م/ث |
| أحجام رمح - متري | 25 ملم إلى 100 ملم (26 مقاسًا) |
| أحجام رمح - الإمبراطوري | 1.000 بوصة إلى 4.000 بوصة (25 مقاسًا، خطوات 1/8 بوصة) |
| بناء | متعدد الربيع، نهاية واحدة |
| وجوه | السيراميك / الكربون / كربيد / TC |
| المطاط الصناعي | نبر/EPDM/FKM |
| الربيع والمعادن | SS304 / SS316 (Hastelloy عند الطلب) |

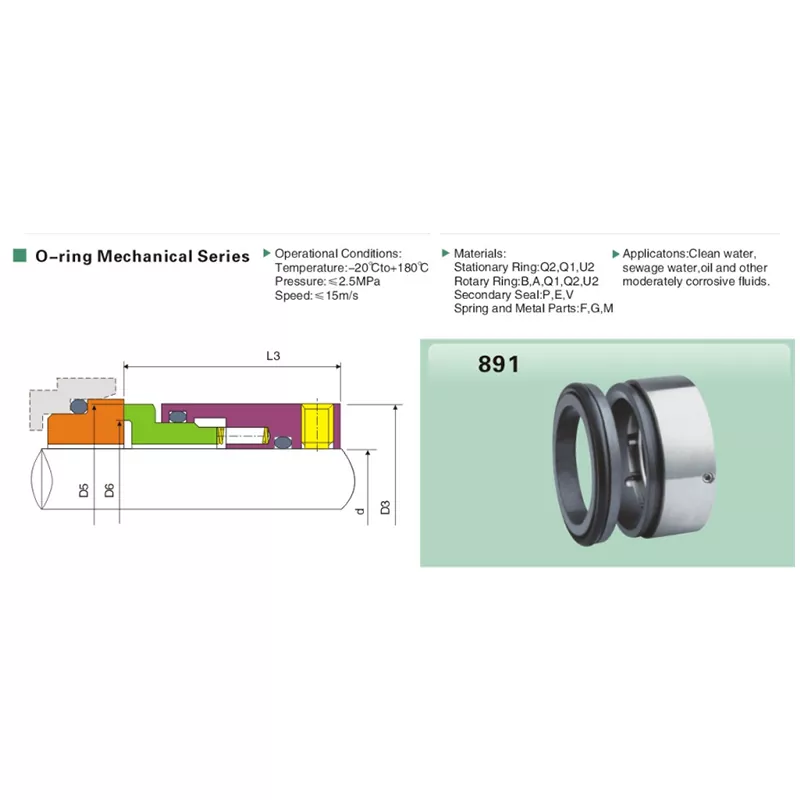

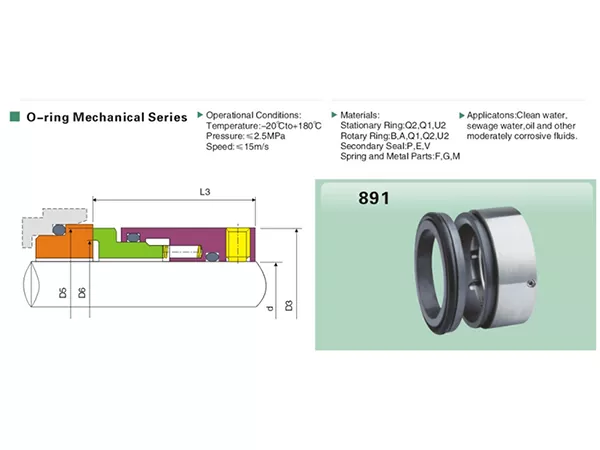

الأبعاد - متري (مم)
قطر العمود d هو تجويف تجويف الختم. تأكيد قبل الطلب.
| نموذج | د (مم) | د5 | د6 | د3 | L3 |
| 891-25 | 25 | 37.5 | 32.5 | 39.3 | 34.9 |
| 891-28 | 28 | 40 | 35 | 42.3 | 34.9 |
| 891-30 | 30 | 42 | 37 | 44.5 | 34.9 |
| 891-32 | 32 | 44.5 | 39 | 46.0 | 44.4 |
| 891-33 | 33 | 45.5 | 40 | 47.5 | 44.4 |
| 891-35 | 35 | 47.5 | 42 | 49.0 | 44.4 |
| 891-38 | 38 | 50.5 | 45 | 52.5 | 44.4 |
| 891-40 | 40 | 53 | 47 | 55.6 | 44.4 |
| 891-42 | 42 | 56 | 50 | 58.7 | 44.4 |
| 891-43 | 43 | 56 | 50 | 58.7 | 44.4 |
| 891-45 | 45 | 58 | 52 | 60.3 | 44.4 |
| 891-48 | 48 | 61 | 55 | 63.5 | 44.4 |
| 891-50 | 50 | 63.6 | 57.6 | 66.7 | 44.4 |
| 891-53 | 53 | 67.8 | 61.8 | 69.8 | 44.4 |
| 891-55 | 55 | 67.8 | 61.8 | 69.8 | 44.4 |
| 891-58 | 58 | 70.8 | 64.8 | 73.0 | 44.4 |
| 891-60 | 60 | 73.5 | 67.5 | 76.2 | 44.4 |
| 891-63 | 63 | 76.5 | 70.5 | 79.4 | 44.4 |
| 891-65 | 65 | 79.5 | 73.5 | 82.6 | 44.4 |
| 891-70 | 70 | 83.4 | 76.9 | 85.7 | 44.4 |
| 891-75 | 75 | 90.4 | 83.9 | 96.8 | 44.4 |
| 891-80 | 80 | 94.2 | 87.7 | 100.0 | 44.4 |
| 891-85 | 85 | 100.3 | 93.3 | 106.4 | 44.4 |
| 891-90 | 90 | 104.9 | 97.4 | 109.5 | 44.4 |
| 891-95 | 95 | 110.5 | 102.5 | 115.9 | 44.4 |
| 891-100 | 100 | 116.9 | 108.9 | 122.2 | 44.4 |
الأبعاد - الإمبراطورية
أحجام عمود البوصة من 1.000 بوصة إلى 4.000 بوصة في خطوات 1/8 بوصة، والتجويف بالملليمتر. النطاق الإمبراطوري فريد من نوعه لشركة Qixing بهذا الحجم والمدة الزمنية.
| مقاس | د (مم) | D5 (مم) | D6 (مم) | D3 (مم) | L3 (مم) |
| 1.000" | 25.4 | 37.5 | 32.5 | 39.3 | 44.4 |
| 1.125" | 28.5 | 40.0 | 35.0 | 42.3 | 44.4 |
| 1.250" | 31.7 | 44.5 | 39.0 | 46.0 | 44.4 |
| 1.375" | 34.9 | 47.5 | 42.0 | 49.0 | 44.4 |
| 1.500" | 38.1 | 50.5 | 45.0 | 52.5 | 44.4 |
| 1.625" | 41.2 | 55.0 | 49.0 | 57.2 | 44.4 |
| 1.750" | 44.4 | 58.0 | 52.0 | 60.3 | 44.4 |
| 1.875" | 47.6 | 61.0 | 55.0 | 63.5 | 44.4 |
| 2.000" | 50.8 | 63.6 | 57.6 | 66.7 | 44.4 |
| 2.125" | 53.9 | 67.8 | 61.8 | 69.8 | 44.4 |
| 2.250" | 57.1 | 70.8 | 64.8 | 73.0 | 44.4 |
| 2.375" | 60.3 | 73.5 | 67.5 | 76.2 | 44.4 |
| 2.500" | 63.5 | 76.5 | 70.5 | 79.4 | 44.4 |
| 2.625" | 66.6 | 79.5 | 73.5 | 82.6 | 44.4 |
| 2.750" | 69.8 | 86.4 | 76.9 | 85.7 | 44.4 |
| 2.875" | 73.0 | 88.4 | 79.9 | 88.9 | 44.4 |
| 3.000" | 76.2 | 90.4 | 83.9 | 96.8 | 44.4 |
| 3.125" | 79.3 | 94.2 | 87.7 | 100.0 | 44.4 |
| 3.250" | 82.5 | 97.3 | 90.3 | 103.2 | 44.4 |
| 3.375" | 85.7 | 100.3 | 93.3 | 106.4 | 44.4 |
| 3.500" | 88.9 | 104.9 | 97.4 | 109.5 | 44.4 |
| 3.625" | 92.0 | 106.9 | 99.4 | 112.7 | 44.4 |
| 3.750" | 95.2 | 110.5 | 102.5 | 115.9 | 44.4 |
| 3.875" | 98.4 | 113.7 | 105.7 | 119.0 | 44.4 |
| 4.000" | 101.6 | 116.9 | 108.9 | 122.2 | 44.4 |
التطبيقات
- المعالجة الكيميائية - نقل الأحماض والقلويات والمذيبات (أوجه FKM + TC/SiC)
- تكرير النفط والبتروكيماويات - مضخات الهيدروكربون الخفيفة والثقيلة
- المياه ومياه الصرف الصحي - مضخات الضغط العالي ومضخات الرفع
- اللب والورق - سائل أسود، ماء أبيض، مساعد غلاية الاسترداد
- البحرية وبناء السفن - تبريد مياه البحر، والصابورة، ونقل البضائع (التحجيم الإمبراطوري)
- التعدين - نقل الملاط باستخدام زوج الوجه TC/TC
- تصنيع مضخة OEM - توريد الختم الميكانيكي متعدد النوابض بالجملة
تصنيع
تم وضع الوجوه على مستوى ≥0.0009 مم وتم التحقق منها بصريًا. تم اختبار الأحمال الزنبركية المتعددة على دفعات مقابل مقياس رئيسي. تعدينات الربيع مطابقة للوسائط حسب الطلب. يحمل كل ختم رقمًا يمكن تتبعه؛ يتم شحن شهادة المطابقة وشهادة المواد مع الطلب بدون أي رسوم إضافية لحسابات OEM وMRO.
الأسئلة المتداولة
كيف يختلف 891 عن الختم ذو الزنبرك الواحد؟
يقوم ختم زنبركي واحد بتحميل الوجه عند نقطة واحدة تدور مع العمود، مما يتسبب في تآكل غير متساوٍ وتغطية تصل إلى ما يقرب من 1.0 ميجا باسكال. يستخدم الموديل 891 نوابض متعددة للتحميل المتساوي وقدرة الضغط بمقدار 2.5 مرة تقريبًا. أعلى من 1.0 ميجا باسكال أو 13 م/ث، يعد تصميم النوابض المتعددة هو الاختيار القياسي.
ما هو الحد الأقصى للضغط 891؟
2.5 ميجا باسكال مستمر، ثنائي الاتجاه. تعتبر المسامير القصيرة ذات الضغط العالي مقبولة ولكن يجب مراجعتها مع Qixing عند عرض الأسعار حتى يتم تحديد زوج الوجه المناسب ودرجة الزنبرك.
هل تقومون بتوريد 891 بأحجام العمود الإمبراطوري؟
نعم - من 1.000 بوصة إلى 4.000 بوصة في 1/8 بوصة، جنبًا إلى جنب مع القياس المتري 25-100 مم. السفن الإمبراطورية من نفس المهلة الزمنية مثل المتري، بدون رسوم أدوات إضافية فوق الحد الأدنى لكمية الطلب.
هل يستطيع 891 التعامل مع المواد الكيميائية العدوانية؟
مع وجوه TC/SiC أو TC/TC والمطاط الصناعي FKM، فإنه يتعامل مع الأحماض والقلويات والمذيبات الضعيفة إلى المتوسطة. بالنسبة للأحماض القوية أو المهام العدوانية ذات درجات الحرارة العالية، استخدم الختم الميكانيكي المقاوم للمواد الكيميائية Qixing 58B / 59B بدلاً من ذلك.
اقتباس
أرسل حجم العمود وزوج مادة الوجه والوسائط للحصول على عرض أسعار في نفس اليوم. يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM 15-25 يوما. قم بشراء الختم الميكانيكي متعدد النوابض 891 مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.
