M74 ختم ميكانيكي متعدد الربيع
يناسب الختم الميكانيكي متعدد الزنبركات Qixing M74 أي تجويف مضخة أوروبي تقريبًا. تم تصنيفه إلى +190 درجة مئوية و1.2 ميجاباسكال في أحجام العمود من 14 مم إلى 100 مم، وهو عبارة عن مانع تسرب ميكانيكي متعدد النوابض لتحديد متى تكون مرونة تجويف المقعد والخدمة في درجة الحرارة العالية أكثر أهمية من الضغط الأقصى. الشراء مباشرة من مصنع Qixing في الصين.
في لمحة
| أنواع المقاعد | G9 (DIN 24960) قياسي؛ بدائل G4 وG6 |
| درجة حرارة | -20 درجة مئوية إلى +190 درجة مئوية (المطاط الصناعي FKM) |
| ضغط | ≥ 1.2 ميجا باسكال |
| سرعة رمح | ≥ 15 م/ث |
| أحجام رمح | من 14 ملم إلى 100 ملم (30 مقاسًا) |
| بناء | نوابض لولبية متعددة، أحادية الطرف، ثنائية الاتجاه |
| مهلة | 3-7 أيام المخزون؛ 15-25 يوما OEM مخصص |
ثلاثة أنواع من المقاعد، نطاق ختم واحد
المقعد هو الذي يقرر ما إذا كان الختم سيسقط في تجويف مضخة معين. يتم شحن M74 في ثلاثة مقاعد قياسية، لذا فإن الحجم المخزن الواحد يغطي معظم أشكال هندسة مضخات الطرد المركزي في السوق - ولهذا السبب يمكن لموزعي MRO استبدال العديد من وحدات SKU القديمة للختم بـ M74 واحد:
- G9 (الرقم التعريفي الهندي 24960) -المقعد القياسي والملف الأوروبي الأكثر شيوعًا؛ يتم شحن حوالي 70٪ من طلبات M74 معها.
- جي 4 -ملف تعريف تجويف أعمق لعلب المضخات الأوروبية القديمة.
- ج6 -تجويف على طراز API لأجسام المضخات الحديثة.
تحديد
| المعلمة | قيمة | المعلمة | قيمة |
| قطر رمح | 14 ملم إلى 100 ملم | وجه ثابت | كربيد السيليكون / TC / السيراميك |
| درجة حرارة | -20 درجة مئوية إلى +190 درجة مئوية | وجه دوار | الكربون / كربيد السيليكون / TC |
| ضغط | ≥ 1.2 ميجا باسكال | المطاط الصناعي | نبر/EPDM/FKM |
| سرعة رمح | ≥ 15 م/ث | الربيع والمعادن | SS304 / SS316 |

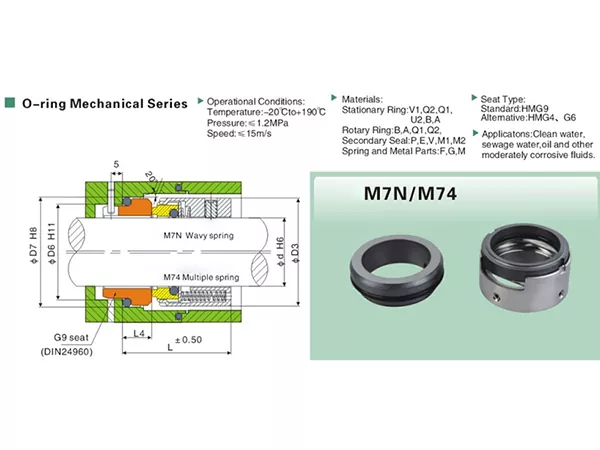

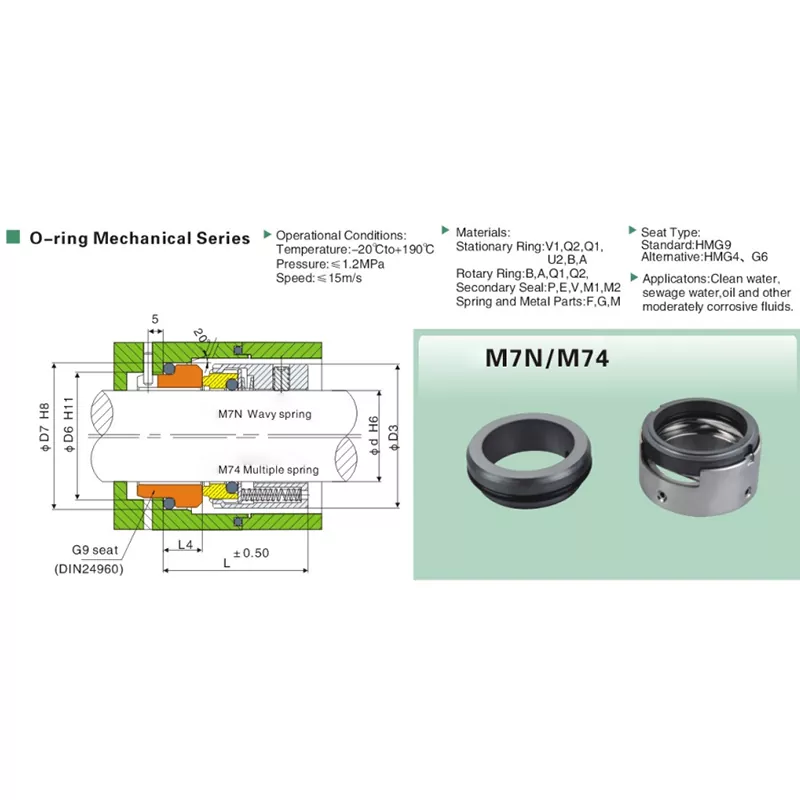

مخطط الأبعاد
جميع الأبعاد بالملليمتر. تأكد من قطر العمود في تجويف الختم قبل الطلب.
| نموذج | d | د3 | د6 | د7 | L | L4 |
| م74-14 | 14 | 25.0 | 21 | 25.0 | 35.0 | 10.0 |
| M74-16 | 16 | 27.0 | 23 | 27.0 | 35.0 | 10.0 |
| M74-18 | 18 | 33.0 | 27 | 33.0 | 37.5 | 11.5 |
| M74-20 | 20 | 35.0 | 29 | 35.0 | 37.5 | 11.5 |
| M74-22 | 22 | 37.0 | 31 | 37.0 | 37.5 | 11.5 |
| M74-24 | 24 | 39.0 | 33 | 39.0 | 40.0 | 11.5 |
| M74-25 | 25 | 40.0 | 34 | 40.0 | 40.0 | 11.5 |
| M74-28 | 28 | 43.0 | 37 | 43.0 | 42.5 | 11.5 |
| M74-30 | 30 | 45.0 | 39 | 45.0 | 42.5 | 11.5 |
| م74-32 | 32 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| م74-33 | 33 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| م74-35 | 35 | 50.0 | 44 | 50.0 | 45.0 | 11.5 |
| م74-38 | 38 | 55.0 | 49 | 56.0 | 45.0 | 14.0 |
| M74-40 | 40 | 57.0 | 51 | 58.0 | 45.0 | 14.0 |
| M74-43 | 43 | 60.0 | 54 | 61.0 | 45.0 | 14.0 |
| M74-45 | 45 | 62.0 | 56 | 63.0 | 45.0 | 14.0 |
| م74-48 | 48 | 65.0 | 59 | 66.0 | 45.0 | 14.0 |
| M74-50 | 50 | 67.0 | 62 | 70.0 | 47.5 | 15.0 |
| م74-53 | 53 | 70.0 | 65 | 73.0 | 47.5 | 15.0 |
| م74-55 | 55 | 72.0 | 67 | 75.0 | 47.5 | 15.0 |
| م74-58 | 58 | 79.0 | 70 | 78.0 | 52.5 | 15.0 |
| M74-60 | 60 | 81.0 | 72 | 80.0 | 52.5 | 15.0 |
| م74-63 | 63 | 84.0 | 75 | 83.0 | 52.5 | 15.0 |
| م74-65 | 65 | 86.0 | 77 | 85.0 | 52.5 | 15.0 |
| م74-68 | 68 | 89.0 | 81 | 90.0 | 52.5 | 18.0 |
| M74-70 | 70 | 91.0 | 83 | 92.0 | 60.0 | 18.0 |
| م74-75 | 75 | 99.0 | 88 | 97.0 | 60.0 | 18.0 |
| M74-80 | 80 | 104.0 | 95 | 105.0 | 60.0 | 18.2 |
| م74-85 | 85 | 109.0 | 100 | 110.0 | 65.0 | 18.2 |
| M74-90 | 90 | 114.0 | 105 | 115.0 | 65.0 | 18.2 |
| م74-95 | 95 | 119.0 | 110 | 120.0 | 65.0 | 17.2 |
| M74-100 | 100 | 124.0 | 115 | 125.0 | 65.0 | 17.2 |
كيفية تحديد M74 الخاص بك
تحدد أربعة اختيارات طلب الختم الميكانيكي متعدد النوابض M74؛ قم بتأكيد كل منها عند الاقتباس وتتولى Qixing الباقي:
- حجم رمح -14 إلى 100 ملم، يتم قياسها عند تجويف الختم (وليس لوحة اسم المضخة).
- نوع المقعد -معيار G9 أو G4 أو G6؛ لا توجد عقوبة مهلة لأي من الثلاثة.
- زوج الوجه -السيراميك/الكربون (المياه النظيفة)، SiC/الكربون (مياه الصرف الصحي)، SiC/SiC (الزيت الساخن)، TC/الكربون (مادة كيميائية خفيفة)، TC/TC (الخدمة الشاقة).
- المطاط الصناعي -NBR (ماء)، EPDM (ماء ساخن، CIP، مادة كيميائية ضعيفة)، FKM (نطاق كامل +190 درجة مئوية ووسائط عدوانية).
التطبيقات
- المعالجة الكيميائية - مضخات النقل والجرعات ذات التآكل المعتدل (المطاط FKM)
- الأدوية والتكنولوجيا الحيوية - مضخات نقل من فئة USP
- الأطعمة والمشروبات ومنتجات الألبان - حلقات CIP ونقل المنتجات (المطاط EPDM)
- غرف محطات التدفئة والتهوية وتكييف الهواء (HVAC) - الماء المبرد والماء الساخن ودوران المكثف
- المياه الصناعية ومياه الصرف الصحي - واجب محطة التعزيز والنقل والرفع
- تصنيع مضخة OEM - توريد الختم الميكانيكي متعدد النوابض بالجملة لمنصات العلامات الخاصة
تصنيع
تم وضع الوجوه على مستوى ≥0.0009 مم وتم التحقق منها بصريًا. تم اختبار دفعة حمولة الإغلاق متعددة النوابض مقابل مقياس رئيسي؛ تم فحص مقياس التحمل الدائري على شكل O عند الفحص الوارد. يتم إلغاء الأجزاء المعيبة، وليس إعادة صياغتها. تتوفر شهادة المطابقة وشهادات المواد وتقارير الأبعاد عند الطلب دون أي رسوم إضافية لحسابات OEM.
اقتباس
أرسل حجم العمود ونوع المقعد وزوج الوجه والوسائط للحصول على عرض أسعار في نفس اليوم. يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM 15-25 يوما. قم بشراء الختم الميكانيكي متعدد النوابض M74 مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.
