7D ختم ميكانيكي زنبركي واحد
تم تصميم الختم الميكانيكي الزنبركي الفردي 7D للحرارة والسرعة. مع تصميم دافع على شكل حلقة دائرية يصل إلى +200 درجة مئوية و18 م/ث، فإنه يعمل حيث تتلاشى أختام الزنبرك الفردية القياسية - الماء الساخن، والوسائط الحرارية، ومضخات المحرك ثنائية القطب عالية السرعة. أحجام العمود من 10 مم إلى 100 مم، الضغط حتى 0.8 ميجاباسكال. الاتصال بنا للحصول على الاقتباس!
يتاجر 7D بتصنيف الضغط العالي للأختام الدافعة مثل Z2 للحصول على درجة حرارة أوسع ونافذة سرعة. وهذا يجعله الختم الميكانيكي ذو الزنبرك الفردي المناسب لمضخات الضغط المتوسط التي تسخن أو تدور بسرعة - وليس للضغط العالي، حيث يكون الختم المتوازن أو المتعدد الزنبرك هو الخيار الأفضل.
تم تصميم الختم الميكانيكي الزنبركي الفردي 7D للحرارة والسرعة. مع تصميم دافع على شكل حلقة دائرية يصل إلى +200 درجة مئوية و18 م/ث، فإنه يعمل حيث تتلاشى أختام الزنبرك الفردية القياسية - الماء الساخن، والوسائط الحرارية، ومضخات المحرك ثنائية القطب عالية السرعة. أحجام العمود من 10 مم إلى 100 مم، الضغط حتى 0.8 ميجاباسكال. قم بشراء الختم الميكانيكي الزنبركي الفردي 7D مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.
يتاجر 7D بتصنيف الضغط العالي للأختام الدافعة مثل Z2 للحصول على درجة حرارة أوسع ونافذة سرعة. وهذا يجعله الختم الميكانيكي ذو الزنبرك الفردي المناسب لمضخات الضغط المتوسط التي تسخن أو تدور بسرعة - وليس للضغط العالي، حيث يكون الختم المتوازن أو المتعدد الزنبرك هو الخيار الأفضل.
عندما يكون 7D هو الاختيار الصحيح
تشير ثلاثة شروط إلى 7D عبر ختم زنبركي قياسي واحد:
- ارتفاع درجة حرارة الوسائط.عند +200 درجة مئوية مع حلقات FKM O، يتعامل 7D مع الماء الساخن والزيت الساخن والسوائل الحرارية والمكثفات الساخنة التي من شأنها أن تصلب المطاط الصناعي أو تقذفه في ختم قياسي مصنف إلى +150 درجة مئوية.
- سرعة رمح عالية.يغطي تصنيف 18 م/ث المضخات والمعززات ذات المحركات السريعة ثنائية القطب. على عمود مقاس 50 مم يبلغ ارتفاعه حوالي 6800 دورة في الدقيقة لسرعة السطح - أعلى بكثير من حدود الزنبرك الفردي القياسية.
- ضغط معتدل.أقل من 0.8 ميجاباسكال فإن 7D فعال وطويل العمر. فوقه، اصعد إلى حلقة دائرية متوازنة أو ختم متعدد النوابض؛ إن 7D ليس تصميمًا عالي الضغط ولا يجب تحديده على أنه كذلك.
لماذا يناسب التصميم الانتهازي للحلقة O الحرارة
يستخدم 7D حلقة O كختم ثانوي ينزلق محوريًا على طول العمود (تصميم دافع) بدلاً من منفاخ مطاطي ثابت. شيئين يتبعان. أولاً، يمكن للحلقة O أن تكون FKM، والتي تحافظ على الثبات الكيميائي والحراري إلى +200 درجة مئوية حيث لا يستطيع NBR وEPDM ذلك. ثانيًا، يتيح الإجراء الدافع لوجه الختم تتبع التآكل والنمو الحراري عند درجة حرارة عالية دون فقدان الاتصال - وهو السبب الذي يجعل 7D يحافظ على الختم من خلال التدوير الحراري الذي يفتح موانع التسرب. تعمل وجوه SiC/SiC أو SiC/Carbon على تبديد حرارة الاحتكاك المتولدة عند 18 م/ث، مما يحافظ على واجهة التشغيل ضمن التسامح.
تحديد
| المعلمة | قيمة | المعلمة | قيمة |
| قطر رمح | 10 ملم إلى 100 ملم | وجه ثابت | كربيد السيليكون / TC / الكربون |
| درجة حرارة | -30 درجة مئوية إلى +200 درجة مئوية | وجه دوار | كربيد السيليكون / الكربون / TC |
| ضغط | ≥ 0.8 ميجا باسكال | الختم الثانوي | FKM / EPDM / NBR (حلقة دائرية) |
| سرعة رمح | ≥ 18 م/ث | الربيع والمعادن | SS304 / SS316 |
| بناء | زنبرك واحد، حلقة دائرية، ثنائية الاتجاه | تناوب | كلا الاتجاهين |

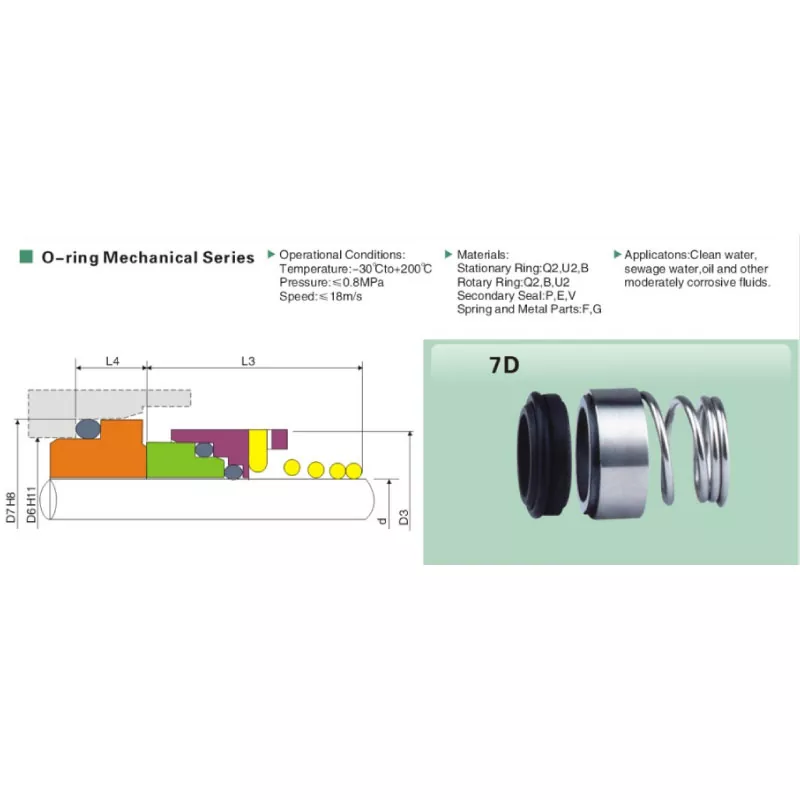

مخطط الأبعاد
جميع الأبعاد بالملليمتر. يتم قياس قطر العمود d عند تجويف الختم. يغطي 7D 10 مم إلى 100 مم عبر 33 حجمًا قياسيًا.
| نموذج | d | د7 | د6 | د3 | L3 | L4 |
| 7د-10 | 10 | 21.00 | 17.0 | 19.00 | 15.00 | 7.00 |
| 7 د-12 | 12 | 23.00 | 19.0 | 21.00 | 18.00 | 7.00 |
| 7 د-14 | 14 | 25.00 | 21.0 | 23.00 | 22.00 | 7.00 |
| 7 د-16 | 16 | 27.00 | 23.0 | 26.00 | 23.00 | 7.00 |
| 7 د-18 | 18 | 33.00 | 27.0 | 29.00 | 24.00 | 10.00 |
| 7 د-20 | 20 | 35.00 | 29.0 | 31.00 | 25.00 | 10.00 |
| 7 د-22 | 22 | 37.00 | 31.0 | 33.00 | 25.00 | 10.00 |
| 7 د-24 | 24 | 39.00 | 33.0 | 35.00 | 27.00 | 10.00 |
| 7 د-25 | 25 | 40.00 | 34.0 | 36.00 | 27.00 | 10.00 |
| 7 د-28 | 28 | 43.00 | 37.0 | 40.00 | 29.00 | 10.00 |
| 7D-30 | 30 | 45.00 | 39.0 | 43.00 | 30.00 | 10.00 |
| 7 د-32 | 32 | 48.00 | 42.0 | 46.00 | 30.00 | 10.00 |
| 7 د-33 | 33 | 48.00 | 42.0 | 46.00 | 39.00 | 10.00 |
| 7 د-35 | 35 | 50.00 | 44.0 | 49.00 | 39.00 | 10.00 |
| 7د-38 | 38 | 56.00 | 49.0 | 53.00 | 42.00 | 13.00 |
| 7D-40 | 40 | 58.00 | 51.0 | 56.00 | 42.00 | 13.00 |
| 7 د-43 | 43 | 61.00 | 54.0 | 59.00 | 47.00 | 13.00 |
| 7 د-45 | 45 | 63.00 | 56.0 | 61.00 | 47.00 | 13.00 |
| 7 د-48 | 48 | 66.00 | 59.0 | 64.00 | 47.00 | 13.00 |
| 7D-50 | 50 | 70.00 | 62.0 | 66.00 | 46.00 | 14.00 |
| 7 د-53 | 53 | 73.00 | 65.0 | 69.00 | 56.00 | 14.00 |
| 7D-55 | 55 | 75.00 | 67.0 | 71.00 | 56.00 | 14.00 |
| 7د-58 | 58 | 78.00 | 70.0 | 76.00 | 56.00 | 14.00 |
| 7D-60 | 60 | 80.00 | 72.0 | 78.00 | 56.00 | 14.00 |
| 7 د-63 | 63 | 83.00 | 75.0 | 81.00 | 56.00 | 14.00 |
| 7D-65 | 65 | 85.00 | 77.0 | 84.00 | 66.00 | 14.00 |
| 7 د-68 | 68 | 90.00 | 81.0 | 88.00 | 64.00 | 16.00 |
| 7D-70 | 70 | 92.00 | 83.0 | 89.60 | 64.00 | 16.00 |
| 7د-75 | 75 | 97.00 | 88.0 | 98.00 | 64.00 | 16.00 |
| 7D-80 | 80 | 105.00 | 95.0 | 100.00 | 72.00 | 18.00 |
| 7D-85 | 85 | 110.00 | 100.0 | 107.50 | 72.00 | 18.00 |
| 7D-90 | 90 | 115.00 | 105.0 | 111.00 | 72.00 | 18.00 |
| 7D-95 | 95 | 120.00 | 110.0 | 119.00 | 72.00 | 18.00 |
| 7D-100 | 100 | 125.00 | 115.0 | 123.80 | 72.00 | 18.00 |
التطبيقات
- تداول الماء الساخن - دوائر الغلايات، وأنظمة التدفئة، ومياه الخدمة الساخنة
- مضخات الزيت الحراري وسوائل نقل الحرارة (FKM O-ring)
- مضخات معززة عالية السرعة ومضخات بمحرك ثنائية القطب
- مضخات المكثفات والآبار الساخنة في محطة البخار
- نقل المواد الكيميائية الخفيفة عند درجة حرارة مرتفعة وضغط معتدل
- منصات مضخات OEM تحدد ختمًا ميكانيكيًا زنبركيًا واحدًا عالي الحرارة
تصنيع
تم وضع الوجوه على مستوى ≥0.0009 مم وتم التحقق منها بصريًا. حلقات FKM O مؤهلة لنطاق الخدمة +200 درجة مئوية. يتم فحص أبعاد كل ختم ميكانيكي زنبركي فردي 7D واختبار حمل الزنبرك قبل التعبئة؛ شهادة المطابقة وشهادة المواد يتم شحنها مع الطلب عند الطلب.
اقتباس
أرسل حجم العمود ودرجة حرارة الوسائط وسرعة العمود للحصول على عرض أسعار في نفس اليوم. يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM 15-25 يوما. قم بشراء الختم الميكانيكي الزنبركي الفردي 7D مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.
