8 ختم ميكانيكي زنبركي واحد

الختم الميكانيكي المفرد ذو 8 نوابض هو الختم الزنبركي المفرد ذو الحلقة O لدرجات الحرارة العالية من Qixing: مُصنف إلى +200C و20 م/ث، مع ختم ثانوي بحلقة O بدلاً من المنفاخ المطاطي. تتراوح أحجام العمود من 10 مم إلى 80 مم، والضغط يصل إلى 1.2 ميجا باسكال. إنه يناسب المياه النظيفة والصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل والتي تعمل ساخنة أو سريعة. قم بشراء الختم الميكانيكي ذو 8 زنبركات فردية مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.

إرسال استفسار

وصف المنتج

الختم الميكانيكي ذو 8 نوابض فردية هو ختم زنبركي فردي ذو حلقة O لدرجات الحرارة العالية من Qixing: مصنف إلى +200 درجة مئوية و20 م/ث، مع ختم ثانوي على شكل حلقة O بدلاً من المنفاخ المطاطي. تتراوح أحجام العمود من 10 مم إلى 80 مم، والضغط يصل إلى 1.2 ميجا باسكال. إنه يناسب المياه النظيفة والصرف الصحي والزيت والسوائل المسببة للتآكل بشكل معتدل والتي تعمل ساخنة أو سريعة. قم بشراء الختم الميكانيكي ذو 8 زنبركات فردية مباشرة من مصنع Qixing في الصين بسعر OEM وأسعار الجملة.

تحديد

المعلمة	قيمة	المعلمة	قيمة
قطر رمح	10 ملم إلى 80 ملم	وجه ثابت	كربيد السيليكون / TC / الكربون
درجة حرارة	-30 درجة مئوية إلى +200 درجة مئوية	وجه دوار	كربيد السيليكون / السيراميك / TC
ضغط	≥ 1.2 ميجا باسكال	الختم الثانوي	يا الدائري: NBR / EPDM / FKM
سرعة رمح	≥ 20 م/ث	الربيع والمعادن	SS304 / SS316
نوع الختم	يا الدائري ربيع واحد، غير متوازن	تناوب	ثنائي الاتجاه

ما مدى سخونة الـ 8؟

ما يصل إلى +200 درجة مئوية متواصلة مع حلقة FKM O. الختم الثانوي ذو الحلقة O هو السبب: تحافظ FKM على ثباتها الكيميائي والحراري حتى +200 درجة مئوية، حيث أن منفاخ NBR أو EPDM في الختم القياسي سوف يتصلب ويتسرب فوق +150 درجة مئوية. بالنسبة للمياه الساخنة والزيت الساخن والسوائل الحرارية والمكثفات الساخنة، يظل الختم الميكانيكي ذو 8 زنبرك مغلقًا في حالة فشل الختم المطاطي. مع الحلقات الدائرية NBR أو EPDM، يغطي نفس الختم أيضًا خدمة المياه الباردة والمحيطة حتى -30 درجة مئوية.

الختم الدائري أم المنفاخ المطاطي - أيهما يدوم لفترة أطول في الخدمة الساخنة؟

يستخدم الرقم 8 حلقة على شكل حرف O تنزلق على طول العمود لتتبع تآكل الوجه، بدلاً من منفاخ مطاطي مثبت في مكانه. يتبع ذلك اختلافان عمليان. أولاً، درجة الحرارة: يمكن أن تكون الحلقة O FKM ويمكن تشغيلها إلى +200 درجة مئوية؛ المنفاخ المطاطي المقولب محدود بمركبه وخط ربطه. ثانيًا، التدوير الحراري: تحافظ الحلقة الدائرية المنزلقة على اتصال الوجه بينما تسخن المجموعة وتبرد، في حين أن ختم المنفاخ يمكن أن يفقد حمل الوجه من خلال التمدد والانكماش المتكرر. بالنسبة للمضخات التي تسخن أو تدور في كثير من الأحيان، فإن تصميم الزنبرك المفرد ذو الحلقة O هو الخيار الأطول عمرًا.

هل أحتاج إلى 8 أو 8D؟

كلاهما يشتركان في نفس +200 درجة مئوية، 20 م/ث، غلاف 1.2 ميجا باسكال وتصميم الحلقة. الفرق هو القيادة. يتم دفع الـ 8 من خلال احتكاك الزنبرك والحلقة O، وهو أمر جيد لعزم الدوران الطبيعي. يضيف 8D عنصر تشغيل إيجابي للمضخات ذات عزم الدوران المرتفع أو الانعكاسات المتكررة أو الوسائط الساخنة اللزجة، حيث يكون انزلاق المحرك خطرًا. إذا كانت المضخة عبارة عن واجب قياسي للمياه الساخنة أو الزيت الساخن، فإن الرقم 8 هو الصحيح؛ للحصول على الخدمة الساخنة ذات عزم الدوران العالي أو الخدمة الشاقة، اختر 8D.

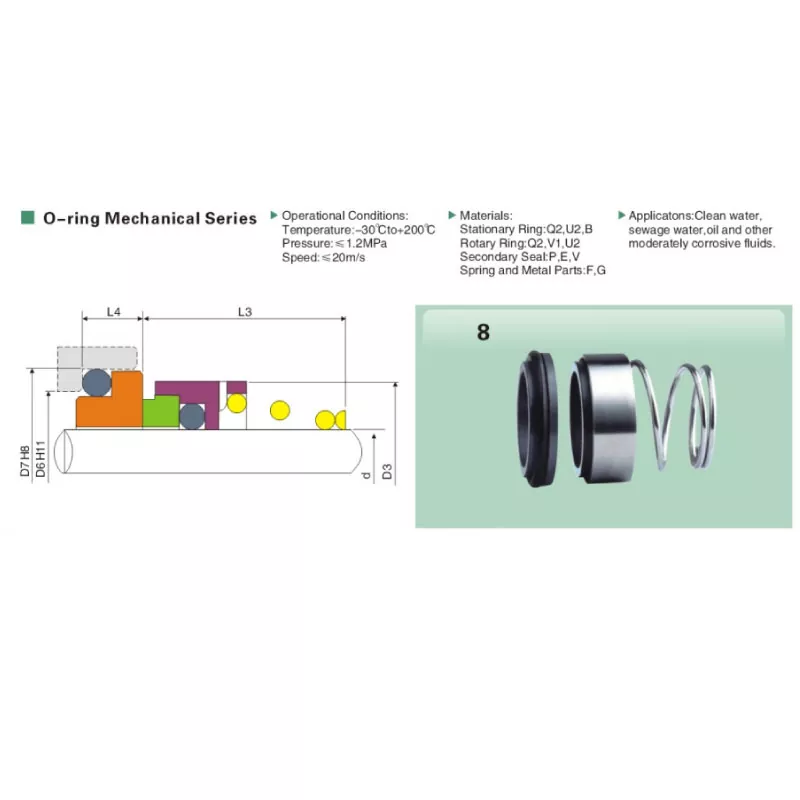

مخطط الأبعاد

جميع الأبعاد بالملليمتر. يتم قياس قطر العمود d عند تجويف الختم. يغطي الرقم 8 من 10 مم إلى 80 مم عبر 31 مقاسًا قياسيًا.

نموذج	d	د7	د6	د3	L3	L4
8-10	10	19.2	15.5	19.0	15.5	6.6
8-12	12	21.6	17.5	21.0	15.5	5.6
8-14	14	24.6	20.5	23.0	15.5	5.6
8-15	15	24.6	20.5	24.0	15.5	6.6
8-16	16	28.0	22.0	26.0	17.5	7.5
8-18	18	30.0	24.0	29.0	18.5	8.0
8-19	19	31.0	25.0	31.0	20.0	7.5
8-20	20	35.0	29.5	31.0	20.0	7.5
8-22	22	35.0	29.5	33.0	21.5	7.5
8-24	24	38.0	32.0	35.0	23.0	7.5
8-25	25	38.0	32.0	36.0	24.5	7.5
8-26	26	40.0	34.0	37.0	24.5	8.0
8-28	28	42.0	36.0	40.0	24.5	9.0
8-30	30	45.0	39.2	43.0	24.5	10.5
8-32	32	48.0	42.2	46.0	28.0	10.5
8-35	35	52.0	46.2	49.0	28.0	11.0
8-38	38	55.0	49.2	53.0	31.0	10.3
8-40	40	58.0	52.2	56.0	34.0	10.8
8-42	42	62.0	53.3	59.0	35.0	12.0
8-43	43	62.0	54.3	59.0	35.0	12.0
8-45	45	64.0	55.3	61.0	36.5	11.6
8-48	48	68.4	59.7	64.0	42.0	11.6
8-50	50	69.3	60.8	66.0	43.0	11.6
8-55	55	75.4	66.5	71.0	47.0	13.3
8-58	58	78.4	69.5	76.0	50.0	13.3
8-60	60	80.4	71.5	78.0	51.0	13.3
8-65	65	85.4	76.5	84.0	52.0	13.0
8-68	68	91.5	82.7	88.0	53.0	13.7
8-70	70	92.0	83.0	90.0	54.0	13.0
8-75	75	99.0	92.2	98.0	55.0	14.0
8-80	80	104.0	95.2	100.0	56.0	15.0

التطبيقات

تداول الماء الساخن - دوائر الغلايات، وأنظمة التدفئة، ومياه الخدمة الساخنة
مضخات الزيت الساخن وسوائل النقل الحراري (FKM O-ring)
مضخات معززة عالية السرعة ومحركات ثنائية القطب تصل إلى 20 م / ث
نقل الصرف الصحي والصرف الصحي والصناعي العام عند درجة حرارة مرتفعة
مضخات المواد الكيميائية الخفيفة ومضخات الجرعات (الأحماض الضعيفة والقلويات والمذيبات)
منصات مضخات OEM تحدد ختمًا ميكانيكيًا زنبركيًا فرديًا على شكل حلقة دائرية بدرجة حرارة عالية

تصنيع

تم وضع الوجوه على مستوى ≥0.0009 مم وتم التحقق منها بصريًا. حلقات FKM O مؤهلة لنطاق الخدمة +200 درجة مئوية. يتم فحص أبعاد كل سدادة ميكانيكية زنبركية مفردة مكونة من 8 زنبرك واختبار حمل الزنبرك قبل التعبئة. شهادة المطابقة وشهادة المواد يتم شحنها مع الطلب عند الطلب.

اقتباس

أرسل حجم العمود ودرجة حرارة الوسائط وسرعة العمود للحصول على عرض أسعار في نفس اليوم. يتم شحن أحجام المخزون خلال 3-7 أيام؛ أوامر مخصصة OEM 15-25 يوما. قم بشراء الختم الميكانيكي ذو 8 زنبركات فردية مباشرةً من مصنع Qixing في الصين - أسعار المصنع مباشرة وأسعار OEM والجملة.
