FBD المطاط بيلو الختم الميكانيكي
إن الختم الميكانيكي المطاطي Qixing FBD عبارة عن ختم خوار مطاطي ذو زنبرك واحد لتطبيقات المضخة والاستبدال. يجمع هيكل FBD بين منفاخ مطاطي ونابض ملفوف واحد لتقليل خطر انسداد الزنبرك ودعم التعويض المحوري المستقر. إنه متوفر في نطاق واسع الحجم ويمكن تهيئته باستخدام مواد مانعة للتسرب ومواد مطاطية ومعدنية مختلفة للمياه والزيت وخدمة السوائل المماثلة ضعيفة التآكل.
يستخدم الختم الميكانيكي المطاطي FBD خوارًا من المطاط الصناعي كجزء من نظام الختم والتعويض الثانوي. بالمقارنة مع التصميمات المدمجة متعددة النوابض، فإن ترتيب الزنبرك الفردي يمنح FBD هيكلًا مفتوحًا نسبيًا حول منطقة الزنبرك، مما يساعد على تقليل التلوث والانسداد في مهام المضخة المناسبة.
تم تصميم الحلقة الدوارة للاحتفاظ بالحركة العائمة المفيدة بينما ينقل الجزء السفلي عزم الدوران ويستوعب الحركة المحورية. بالنسبة لمشاريع الاستبدال، يجب فحص حجم العمود مع الأبعاد الشعاعية والمحورية الرئيسية قبل الإنتاج.
الميزات الرئيسية
- سدادة ميكانيكية ذات زنبرك واحد من المطاط.
- يوفر الجزء السفلي من المطاط الصناعي ختمًا ثانويًا وتعويضًا محوريًا.
- يساعد الهيكل المفتوح ذو الزنبرك الواحد على تقليل خطر انسداد الزنبرك.
- مناسبة لمجموعة واسعة من استبدال المضخات وتطبيقات OEM.
- متوفر بمجموعات متعددة من مواد مانعة للتسرب، والمطاط الصناعي، والزنبرك، والمواد المعدنية.
- يمكن اختياره للمياه والزيت وغيرها من واجبات السوائل ضعيفة التآكل بعد تأكيد المواد.
- تدعم مراجع الحجم التفصيلية مطابقة استبدال الأبعاد.
- تدعم Qixing المطابقة المخصصة من الأبعاد والعينات ورسومات المعدات.
المواصفات الفنية
| غرض | مواصفة |
| منتج | FBD المطاط بيلو الختم الميكانيكي |
| هيكل الختم | ختم ميكانيكي من المطاط الصناعي ذو زنبرك واحد |
| حجم رمح | نطاق حجم FBD الكامل؛ يتضمن اختيار البوصة الشائعة 5/8 بوصة إلى 2 1/2 بوصة. |
| درجة حرارة | -20 درجة مئوية إلى +200 درجة مئوية |
| ضغط | ≥ 2.7 ميجا باسكال |
| سرعة الانزلاق | ≥ 25 م/ث |
| ختم خيارات الوجه | كربيد السيليكون / TC / الكربون |
| خيارات المقعد الثابت | الكربون / كربيد السيليكا / TC / السيراميك |
| خيارات المطاط الصناعي | NBR / EPDM / فيتون |
| خيارات الربيع | SS304 / SS316 |
| الأجزاء المعدنية | SS304 / SS316 |
| وسائل الإعلام النموذجية | الماء / الزيت / السوائل القابلة للتآكل بشكل ضعيف |
اختيار المواد
يمكن تكوين FBD بوجه ومقعد ومطاط ومواد معدنية مختلفة. التركيبة الصحيحة تعتمد على السائل الفعلي، درجة الحرارة، الضغط والسرعة، لذلك يجب التأكد من ظروف العمل قبل الإنتاج.
- وجوه الختم: SiC / TC / الكربون
- المقاعد الثابتة: الكربون / SiC / TC / السيراميك
- اللدائن: NBR / EPDM / فيتون
- الينابيع: SS304 / SS316
- الأجزاء المعدنية: SS304 / SS316
لماذا يهم هيكل الربيع الواحد
أحد الأسباب الشائعة لاختيار FBD هو تصميمه ذو الزنبرك الواحد. نظرًا لأن الزنبرك غير مقسم إلى عدة ملفات صغيرة حول العمود، يكون الهيكل أقل عرضة لتجميع الرواسب في منطقة الزنبرك في ظل ظروف الخدمة المناسبة. كما تحتفظ المجموعة الدوارة بالحركة المحورية للتعويض، مما يساعد في الحفاظ على اتصال الوجه أثناء عمل الختم.
إرشادات التطبيق
يتم استخدام الختم الميكانيكي المطاطي FBD بشكل شائع في تطبيقات المضخات التي تتعامل مع الماء والزيت وغيرها من السوائل ضعيفة التآكل. ينبغي اختيار مجموعة المواد للوسيط الفعلي. على سبيل المثال، قد يختلف توافق المطاط الصناعي بالنسبة لخدمات المياه والزيت والمواد الكيميائية حتى عندما تكون الأبعاد الميكانيكية متطابقة.
بالنسبة للتطبيقات التي تحتوي على مواد صلبة أو مواد كيميائية مركزة أو التشغيل بالقرب من درجات الحرارة العليا أو الضغط أو حدود السرعة، قم بتوفير شروط الخدمة الكاملة بحيث يمكن مراجعة التكوين قبل الإنتاج.
كيفية اختيار ختم FBD الصحيح
- تأكد من قطر العمود أو حجم FBD الموجود.
- تحقق من الأبعاد الشعاعية للمجموعة الدوارة والمقعد الثابت.
- تحقق من طول التثبيت المحوري.
- توفير وسيلة العمل الفعلية.
- توفير درجة حرارة التشغيل والضغط وسرعة العمود.
- تأكد من المواد المطلوبة للوجه والمقعد والمطاط.
- لطلبات الاستبدال، أرسل صورًا واضحة أو عينة قديمة أو رسمًا بالأبعاد.
مطابقة الاستبدال
بالنسبة لأعمال الاستبدال، فإن اسم الطراز وحده لا يكفي. يجب مقارنة قطر العمود والقطر الخارجي للختم وقطر المقعد والطول المحوري مع الختم الموجود أو رسم المعدات. يعد هذا مهمًا بشكل خاص عندما يستخدم العديد من الشركات المصنعة تسمية على طراز FBD ولكنهم ينشرون اصطلاحات أبعاد مختلفة قليلاً.
| يفحص | المعلومات التي يجب تقديمها | لماذا يهم؟ |
| حجم رمح | د/ الحجم الموجود | يحدد حجم الختم الأساسي. |
| الأبعاد الشعاعية | د3 / D7 أو ما يعادلها | التحقق من الدوران وملاءمة المقعد. |
| الأبعاد المحورية | L1 / L4 أو ما يعادلها | التحقق من طول التثبيت. |
| واسطة | السائل الفعلي | يدعم اختيار المواد. |
| واجب | درجة الحرارة / الضغط / السرعة | التحقق من ملاءمة التشغيل. |
| الختم الموجود | صور / عينة / رسم | يدعم التحقق من الأبعاد. |
لماذا تختار Qixing
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لمشاريع FBD، يمكن لمصنعنا مراجعة الحجم والمواد وأبعاد الاستبدال بناءً على بيانات التشغيل والعينات والرسومات.
عندما تكون علامة النموذج الأصلي غير مكتملة، فإن توفير حجم العمود وأبعاد تثبيت المفتاح يمنح Qixing أساسًا أكثر وضوحًا للمطابقة قبل عرض الأسعار والإنتاج.
الأسئلة المتداولة
ما هو نوع الختم هو الختم الميكانيكي المطاطي FBD؟
إنه عبارة عن سدادة ميكانيكية من المطاط الصناعي ذات زنبرك واحد مصممة لتطبيقات المضخة والاستبدال.
لماذا يستخدم FBD زنبركًا واحدًا؟
يوفر التصميم أحادي الزنبرك بنية زنبركية مفتوحة نسبيًا ويساعد على تقليل مخاطر انسداد الزنبرك في ظل ظروف الخدمة المناسبة.
ما هو نطاق درجة حرارة التشغيل؟
يمكن تكوين FBD لدرجات حرارة تتراوح من -20 درجة مئوية إلى +200 درجة مئوية، اعتمادًا على المواد المحددة.
ما هو الحد الأقصى لضغط التشغيل؟
الحد الأقصى للضغط المدرج هو 2.7 ميجا باسكال.
ما هي السرعة القصوى للانزلاق؟
الحد الأقصى لسرعة الانزلاق المذكورة هو 25 م/ث.
ما هي المواد المتوفرة للوجوه الختم؟
تشمل خيارات الوجه المتاحة SiC وكربيد التنجستن والكربون.
ما هي اللدائن المتوفرة؟
تشمل خيارات المطاط الصناعي الشائعة NBR وEPDM وViton.
ما هي السوائل التي يمكن لختم FBD التعامل معها؟
تشمل الواجبات النموذجية الماء والزيت وغيرها من السوائل ضعيفة التآكل. تعتمد الملاءمة النهائية على المواد المختارة وظروف التشغيل الفعلية.
ما هي المعلومات التي يجب أن أقدمها للحصول على عرض أسعار بديل؟
قم بتوفير حجم العمود والأبعاد الرئيسية ووسط العمل ودرجة الحرارة والضغط والسرعة وأي صور أو عينات أو رسومات قديمة الختم.
هل يمكن لـ Qixing تخصيص ختم FBD؟
يمكن لشركة Qixing مراجعة متطلبات التخصيص والاستبدال بناءً على الأبعاد والمواد وظروف التشغيل.

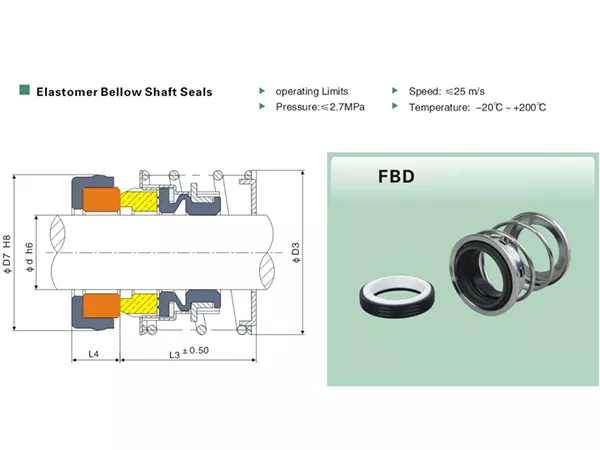

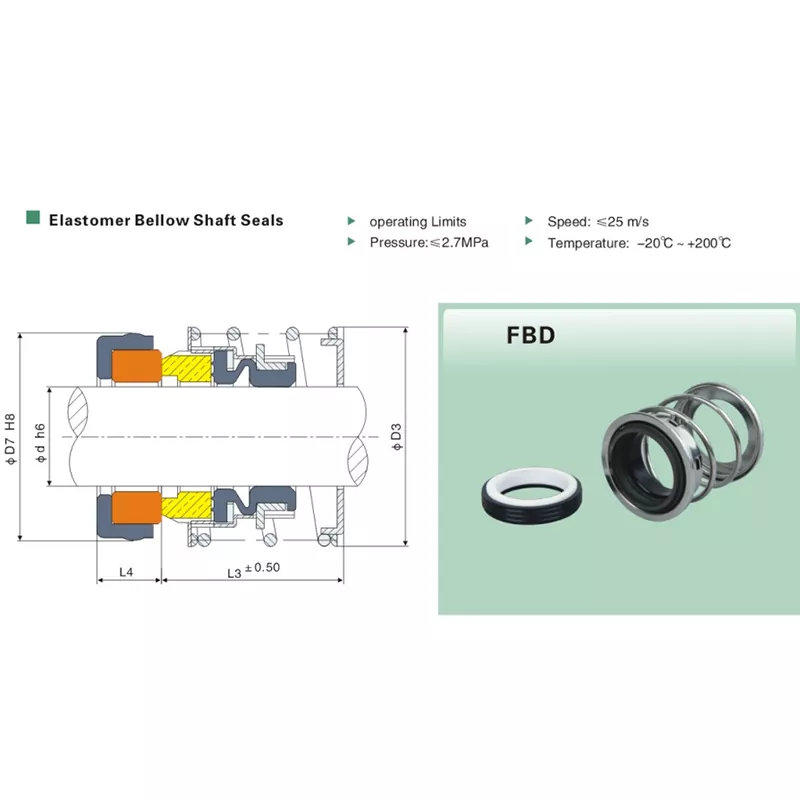

مرجع البعد FBD
يوفر الجدول أدناه مراجع حجم FBD شائعة الاستخدام لمطابقة الأبعاد. يجب تأكيد الأبعاد النهائية مقابل التثبيت الحالي قبل الإنتاج.
| نموذج | d | د3 | د7 | L1 | L4 |
| فبد-16 | 16 | 34.00 | 30.00 | 25.20 | 8.00 |
| فبد-18 | 18 | 36.80 | 32.00 | 25.20 | 8.00 |
| فبد-20 | 20 | 38.80 | 34.00 | 25.20 | 8.00 |
| فبد-22 | 22 | 41.50 | 36.00 | 25.20 | 8.00 |
| فد-25 | 25 | 44.80 | 39.00 | 26.20 | 8.00 |
| فبد-28 | 28 | 48.50 | 43.00 | 26.20 | 8.00 |
| فبد-30 | 30 | 52.00 | 48.00 | 26.20 | 8.00 |
| فبد-35 | 35 | 57.00 | 53.00 | 30.20 | 10.00 |
| فبد-40 | 40 | 67.00 | 58.00 | 34.20 | 10.00 |
| فبد-45 | 45 | 73.00 | 63.00 | 36.20 | 10.00 |
| إف بي دي-50 | 50 | 79.00 | 68.00 | 41.20 | 10.00 |
| فبد-55 | 55 | 84.00 | 73.00 | 41.20 | 12.00 |
| إف بي دي-60 | 60 | 90.00 | 79.00 | 41.20 | 12.00 |
| فبد-65 | 65 | 98.50 | 86.00 | 49.20 | 12.00 |
| فد-70 | 70 | 103.50 | 91.00 | 52.20 | 12.00 |
| فبد-75 | 75 | 110.50 | 96.00 | 52.20 | 12.00 |
| فبد-80 | 80 | 120.00 | 105.00 | 56.20 | 14.00 |
| فبد-85 | 85 | 125.00 | 110.00 | 56.20 | 14.00 |
| فبد-90 | 90 | 132.00 | 115.00 | 56.20 | 14.00 |
| فبد-95 | 95 | 137.00 | 120.00 | 56.20 | 14.00 |
| اف بي دي-100 | 100 | 144.00 | 125.00 | 62.20 | 14.00 |
| فد-110 | 110 | 157.00 | 135.00 | 62.20 | 16.00 |
| فد-120 | 120 | 169.50 | 145.00 | 72.20 | 16.00 |
