2100 ختم ميكانيكي بيلو مطاطي

تتوقف معظم الأختام الميكانيكية المطاطية عند ضغط 1.0 ميجا باسكال وسرعة عمود 13 م/ث - سقف العمل لتصميمات الزنبرك المفرد المصممة للمياه النظيفة ومهمة دوران الضوء. وفوق هذا المغلف، ترتفع درجة حرارة الوجوه، وينبثق المنفاخ، ويفشل الختم في غضون أشهر. تم تصميم الختم الميكانيكي الخوار المطاطي Qixing 2100 للعمل في الأماكن التي تفشل فيها الأختام المطاطية القياسية: 1.8 ميجا باسكال، 15 م/ث، في أحجام العمود من 10 مم إلى 100 مم.

إرسال استفسار

وصف المنتج

بالنسبة لمضخات العمليات الصناعية، ومزالج نقل المواد الكيميائية ذات الضغط المتوسط، وخدمة مرافق المصفاة، حيث لا يزال التصميم المطاطي ذو الزنبرك الواحد منطقيًا تجاريًا ولكن المضخة تعمل بشكل أصعب من ظروف الكتالوج، فإن الختم الميكانيكي المطاطي 2100 هو مسار الترقية. يمكنك الشراء مباشرة من مصنع Qixing في الصين - عرض أسعار في نفس اليوم وتسعير المصنع وتصنيع المعدات الأصلية وتوريد الجملة في جميع أنحاء العالم.

حيث يقع 2100 في عائلة بيلو المطاطية

يصبح اختيار الختم الميكانيكي واضحًا بمجرد رسم نقطة التشغيل على خريطة سرعة الضغط. يوضح الجدول أدناه عائلة الختم الميكانيكي المطاطي في المناطق - للخدمة الخفيفة، للأغراض العامة، للمعايير الصناعية، للصناعات الثقيلة، وللخدمة الشاقة. يحتل 2100 المنطقة الصناعية الثقيلة:

المنطقة الكهروضوئية	ضغط	سرعة	نوع الختم المناسب	خدمة نموذجية
واجب خفيف	≥ 0.5 ميجا باسكال	≥ 5 م/ث	قاعدة مطاطية واحدة أساسية	مضخات الدورة الدموية المحلية وHVAC
للأغراض العامة	≥ 1.0 ميجا باسكال	≥ 10 م/ث	خوار مطاطي قياسي	مضخات تعزيز ونقل المياه النظيفة
المعيار الصناعي	≥ 1.0 ميجا باسكال	≥ 13 م/ث	Z1 / ظرف عام نوع 21	واجب المضخة الصناعية العامة
الصناعية الثقيلة	≥ 1.8 ميجا باسكال	≥ 15 م/ث	منطقة التشغيل 2100	العمليات الصناعية ومضخات نقل المواد الكيميائية
واجب شديد	> 1.8 ميجا باسكال	> 15 م/ث	متعدد الربيع 891 / H7N	مصفاة النفط والغاز، عملية الضغط العالي

مذكرتان للقراءة. أولاً، تتداخل المناطق في التطبيقات الحقيقية - يمكن تشغيل واجب 1.5 ميجا باسكال عند 8 م / ث بواسطة ختم قياسي صناعي ولكن يتم تحديده بشكل أكثر تحفظًا في الصناعات الثقيلة عام 2100. ثانيًا، الحد بين الخدمة الصناعية الثقيلة والشديدة هو أيضًا الحد بين البناء المطاطي ذو الزنبرك الواحد والبناء متعدد النوابض؛ أعلى من 1.8 ميجا باسكال أو 15 م/ث، توصي شركة Qixing بالانتقال إلى عائلة النوابض المتعددة 891 بدلاً من دفع تصميم منفاخ مطاطي يتجاوز حدود التصميم الخاصة به.

مواصفات الختم الميكانيكي المطاطي 2100

المعلمة	قيمة	المعلمة	قيمة
قطر رمح	10 ملم إلى 100 ملم	وجه ثابت	كربيد السيليكون / TC / السيراميك
درجة حرارة	-20 درجة مئوية إلى +120 درجة مئوية	وجه دوار	الكربون / كربيد السيليكون / TC
ضغط	≥ 1.8 ميجا باسكال	منفاخ المطاط الصناعي	نبر/EPDM/FKM
سرعة رمح	≥ 15 م/ث	الربيع والمعادن	SS304 / SS316 / هاستيلوي
بناء	جزء سفلي من المطاط ذو طرف واحد مع نوابض متعددة	الأحجام الإمبراطورية	متاح 3/8 "إلى 4" عند الطلب

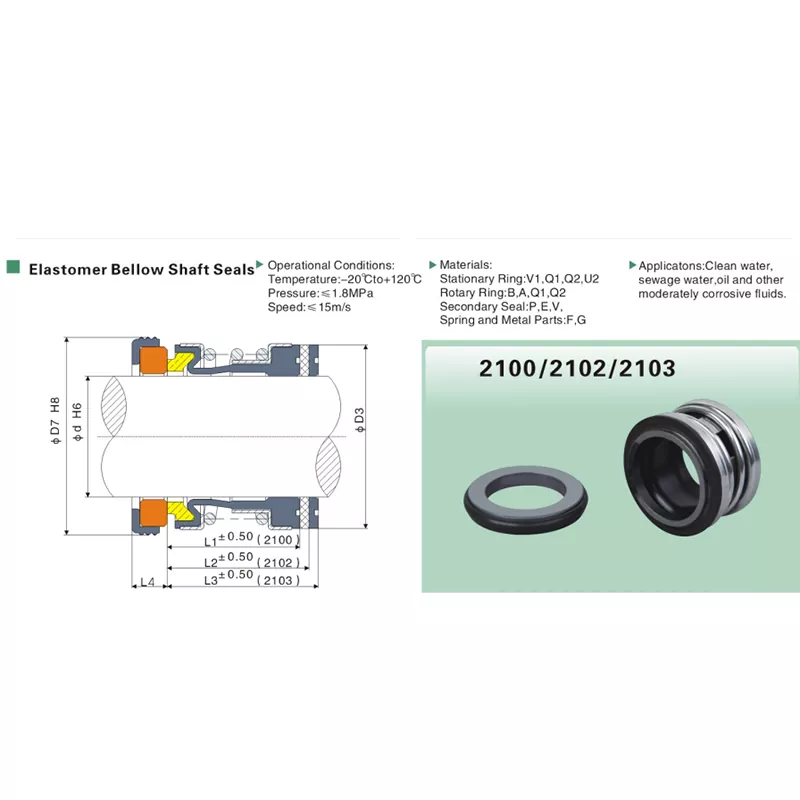

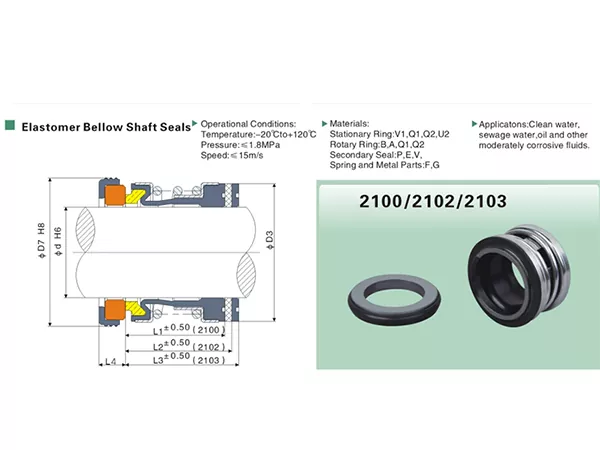

مخطط الأبعاد

جميع الأبعاد بالملليمتر. يتم توفير الطراز 2100 بأحجام مترية تتراوح من 10 مم إلى 100 مم كمخزون قياسي في الكتالوج. تتوفر الأحجام الكسرية الإمبراطورية من 3/8 بوصة إلى 4 بوصة عند الطلب - مهلة نموذجية تتراوح من 15 إلى 25 يومًا للأحجام غير المخزنة.

نموذج	d	د7	د6	د3	L4	L1	L2
2100-10	10	20	21	5	15.2	27.7	35.2
2100-12	12	22	23	6	15.2	26.7	34.2
2100-14	14	24	25	6	15.2	29.2	34.2
2100-15	15	25	26	6	15.2	29.2	34.2
2100-16	16	26	27	6	15.2	29.2	34.2
2100-18	18	32	33	6	20.2	31.7	39.2
2100-20	20	34	35	6	20.2	31.7	39.2
2100-22	22	36	37	6	20.2	31.7	39.2
2100-24	24	38	39	6	20.2	34.2	44.2
2100-25	25	39	40	6	20.2	34.2	44.2
2100-28	28	42	43	6	26.2	36.7	44.2
2100-30	30	44	45	8	26.2	36.7	43.2
2100-32	32	47	48	8	26.2	35.7	48.2
2100-33	33	47	48	8	26.2	34.7	48.2
2100-35	35	49	50	8	26.2	37.2	47.2
2100-38	38	54	56	8	26.2	37.2	47.2
2100-40	40	56	58	9	30.2	35.2	52.2
2100-43	43	59	61	9	30.2	35.2	52.2
2100-45	45	61	63	10	30.2	35.2	52.2
2100-48	48	64	66	10	30.2	35.2	52.2
2100-50	50	66	70	10	30.2	37.7	50.2
2100-55	55	75	78	13	30.2	42.7	60.2
2100-60	60	80	80	12	33.2	40.7	58.2
2100-65	65	85	85	12	33.2	40.7	60.2
2100-70	70	92	92	12	33.2	48.2	68.2
2100-75	75	97	97	12	40.2	47.7	68.2
2100-80	80	104	105	14	40.2	47.7	77.7
2100-85	85	109	110	14	40.2	52.7	77.7
2100-90	90	114	115	14	40.2	52.7	77.7
2100-95	95	119	120	14	40.2	52.7	77.7
2100-100	100	124	125	14	40.2	52.7	77.7

أوضاع الفشل الشائعة 2100 عنوان

هناك أربعة أوضاع للفشل تمثل تقريبًا جميع حالات الفشل المبكرة للأختام الميكانيكية ذات الخوار المطاطي القياسية عندما يتم دفعها إلى ما هو أبعد من غلافها الكهروضوئي المصمم. تم تصميم الطراز 2100 حول كل من:

وضع الفشل: قذف رفع الصوت عاليا تحت الضغط

السبب الجذري:منفاخ المطاط الصناعي المضغوط على غلاف العمود يضغط على فجوة التشغيل ويتمزق، مما يسبب تسربًا فوريًا. شائع عند الضغوط التي تزيد عن 1.0 ميجا باسكال مع منفاخ NBR أو EPDM القياسي.

كيف يعالجها عام 2100:تم تعزيز المظهر الجانبي 2100 عند الكتف عالي الضغط، ويتم تقديم مركب FKM كمعيار للضغوط التي تزيد عن 1.2 ميجا باسكال. تقوم الهندسة السفلية بتوزيع حمل الضغط بدلاً من تركيزه عند خط الرابطة.

وضع الفشل: ارتفاع درجة حرارة الوجه بسرعة عالية

السبب الجذري:تولد الوجوه الكربونية والسيراميكية حرارة احتكاكية تتناسب مع المنتج الكهروضوئي. تتجاوز سرعة العمود 13 م/ث، وتتجاوز أزواج الوجه القياسية قدرة تبديد الحرارة لغرفة الختم وتتزجيج الوجوه أو تتشقق.

كيف يعالجها عام 2100:يتم شحن 2100 مع أزواج الوجه SiC / SiC أو TC / SiC بشكل قياسي بدلاً من السيراميك / الكربون. يعمل كربيد السيليكون وكربيد التنجستن على تبديد الحرارة بشكل أسرع بحوالي 5 إلى 10 مرات من السيراميك، مما يحافظ على واجهة الوجه ضمن التسامح الحراري حتى غلاف 15 م/ث.

وضع الفشل: تعب الربيع تحت ضغط ركوب الدراجات

السبب الجذري:تم تصميم نوابض لولبية غير قابلة للصدأ في أختام مطاطية قياسية لحوالي 10 ملايين دورة عند ضغط التصميم. تعمل المضخات التي تعمل بسرعة تتراوح من 1.5 إلى 1.8 ميجا باسكال مع دورات بدء وإيقاف متكررة على إرهاق الزنبرك قبل أن تتآكل الوجوه.

كيف يعالجها عام 2100:يستخدم Qixing 2100 نوابض متعددة (وليس زنبركًا حلزونيًا واحدًا) بحجم الغلاف الكهروضوئي العلوي، لتوزيع الحمل وإطالة عمر الكلال إلى 30 مليون دورة نموذجية. تتوفر خيارات زنبرك SS316 وHastelloy للكلوريد والخدمات الكيميائية.

وضع الفشل: طوق القيادة ينزلق على غلاف العمود

السبب الجذري:يقوم الجزء السفلي المطاطي نفسه بتحريك الوجه الدوار من خلال التداخل المناسب على الكم. تحت عزم الدوران العالي (الضغط العالي × سرعة العمود)، ينزلق المطاط على الكم، ويفقد الوجه محرك الدوران، وينفتح الختم.

كيف يعالجها عام 2100:يتم الاحتفاظ بياقة المحرك 2100 ميكانيكيًا على الكم باستخدام مفتاح الاشتباك الإيجابي، ولا يعتمد على الاحتكاك المطاطي وحده. يتم التخلص من الانزلاق بغض النظر عن ظروف التشغيل داخل الغلاف الكهروضوئي المقدر.

الصناعات والتطبيقات حسب شدة الخدمة

خدمة متوسطة الطلب

مضخات التعزيز والنقل الصناعية في معالجة المياه، والخدمات الكيميائية الخفيفة، ومعالجة الأغذية والمشروبات، وحلقات التنظيف المكاني للأدوية، وغرف مصانع التدفئة والتهوية وتكييف الهواء (HVAC) حيث يتم دفع الأختام المطاطية القياسية بالقرب من السقف الكهروضوئي.

خدمة متطلبة

مضخات مرافق التكرير (مياه التبريد، نقل المياه الحامضة)، مضخات مخزون اللب والورق، نقل الملاط التعديني مع TSS حتى 1٪، مضخات تبريد مياه البحر البحرية، والنقل الصناعي المقاوم للمواد الكيميائية بتركيزات معتدلة.

خدمة بناء المضخات OEM

توريد الختم الميكانيكي المطاطي 2100 بالجملة لمنصات مضخات OEM حيث تقع رسوم المضخة التصميمية داخل منطقة 2100 PV ويريد المشتري عقد توريد بعلامة خاصة أو بدون علامة تجارية بسعر الحجم السنوي.

كيف تقوم شركة Qixing ببناء 2100 للمغلف الكهروضوئي العلوي

هناك ثلاثة قرارات إنتاج تفصل Qixing 2100 عن الختم الميكانيكي المطاطي العام بنفس الأبعاد الاسمية. أولاً، تتم مطابقة تعدين الزنبرك مع ظروف التشغيل بالترتيب: SS304 للمياه والخدمة الخفيفة، SS316 للتعرض للكلوريد، Hastelloy C للخدمة الكيميائية. يتم التحقق من أحمال الزنبرك لكل دفعة مقابل المقياس الرئيسي في خطوة فحص الأبعاد.

ثانيًا، تنحاز مادة الوجه نحو عمليات الاقتران الصعبة باعتبارها الخيار الافتراضي بدلاً من الترقية. عندما يتم شحن الأختام المطاطية ذات الأغراض العامة السيراميك / الكربون، فإن Qixing 2100 يشحن SiC / SiC أو TC / SiC ما لم يحدد المشتري الاقتران الناعم - فإن الإعدادات الافتراضية الأصعب هي ما يحمل الختم عبر الغلاف الكهروضوئي العلوي. يتم تسطيح الوجه إلى ≥ 0.0009 مم ويتم التحقق منه بصريًا قبل التجميع.

ثالثًا، يتم اختبار كل 2100 مكتمل ديناميكيًا عند 1.5 مرة من الضغط المقدر مع الماء لمدة دقيقتين قبل التعبئة، مع تسجيل نتيجة الاختبار مقابل الرقم التسلسلي للوحدة. يتم تضمين شهادة المطابقة وشهادات المواد وتقارير فحص الأبعاد مع الشحنة دون أي رسوم إضافية لطلبات تصنيع المعدات الأصلية وطلبات التأهيل.

قم بشراء Qixing 2100 Direct

أرسل Qixing نقطة عمل المضخة - الضغط، وسرعة العمود، والوسائط، وقطر العمود، ودرجة الحرارة - ويؤكد فريق هندسة التطبيق ما إذا كان الختم الميكانيكي المطاطي 2100 هو المطابقة الصحيحة للمنطقة الكهروضوئية قبل عرض الأسعار. يتم شحن أحجام المخزون خلال 3 إلى 7 أيام؛ تكوينات OEM المخصصة في 15 إلى 25 يومًا. عرض أسعار المصنع في نفس اليوم، وأسعار الجملة وأسعار OEM، ووثائق التتبع الكاملة. اتصل بـ Qixing لشراء 2100 مباشرة من المصنع في الصين.
