1 سدادة ميكانيكية مطاطية
Qixing هي شركة متخصصة في تصنيع وتوريد الختم الميكانيكي المطاطي رقم 1 الذي يقدم حلول ختم مخصصة. يعتبر ختم العمود المطاطي هذا مناسبًا للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل، مع نطاق تشغيل من -20 درجة مئوية إلى +120 درجة مئوية، وضغط يصل إلى 1.4 ميجا باسكال وسرعة انزلاق تصل إلى 15 م / ث.
تتوفر عائلة Model 1 بأحجام كسرية من البوصات تتراوح من 5/8 بوصة إلى 3 بوصات، مع مراجع الأبعاد لـ d وD3 وD7 وL3 وL4. بالنسبة لمشاريع الاستبدال، تكون هذه الأبعاد أكثر فائدة من اسم النموذج وحده لأن حجم العمود الصحيح يجب أن يتطابق أيضًا مع مساحة التثبيت الشعاعية والمحورية المتاحة.
وهذا يجعل النموذج 1 عمليًا بشكل خاص لمشاريع الاستبدال. يمكن للموزعين وفرق الصيانة تحديد أقرب حجم، ومقارنة D3/D7 وL3/L4 مع الختم القديم، ثم التأكد من وسط العمل وظروف التشغيل قبل الإنتاج.
المواصفات الفنية
| غرض | البيانات الفنية |
| عائلة المنتج | المطاط الصناعي بيلو الأختام رمح |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +120 درجة مئوية |
| أقصى قدر من الضغط | ≥ 1.4 ميجا باسكال |
| أقصى سرعة انزلاق | ≥ 15 م/ث |
| الوسائط المدرجة | المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل |
| رموز الرنين الثابتة | V1 / Q1 / Q2 / U2 / U1 |
| رموز الحلقة الدوارة | ب/أ/U2/Q2/Q1/U1 |
| رموز الختم الثانوية | ف / ه / الخامس |
| رموز الأجزاء الربيعية والمعدنية | ف/ز |
تفاصيل التصميم والتركيب

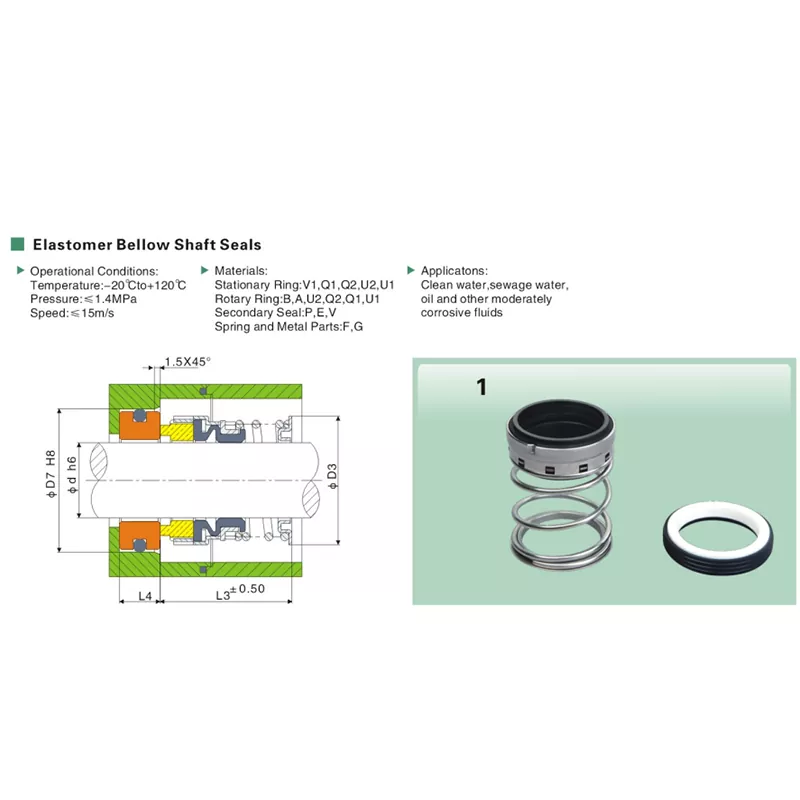

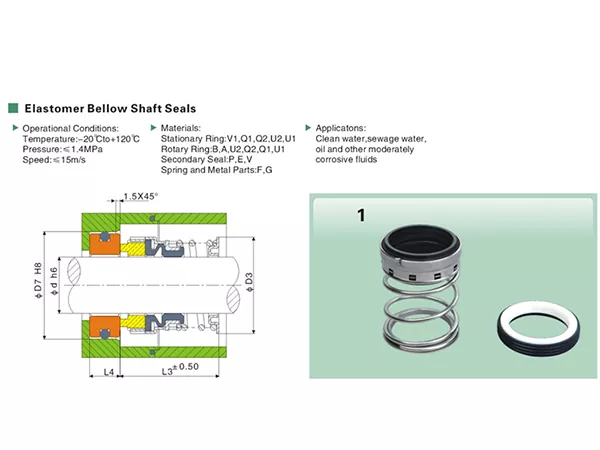

يستخدم الطراز 1 مجموعة دوارة من المطاط الصناعي وزنبرك لولبي ومقعد ثابت. تتضمن أبعاد التثبيت الرئيسية D3 وD7 وL3 وL4، بالإضافة إلى مرجع مشطوب يبلغ 1.5 × 45 درجة. يساعد تأكيد هذه الأبعاد قبل الطلب على تقليل عدم تطابق الاستبدال وإعادة صياغة التثبيت.
رموز المواد: استخدم الوسيط لدفع الاختيار
يتم تحديد خيارات المواد من خلال رموز الاختيار. استخدم الكود المطلوب عندما يكون معروفًا بالفعل، أو قم بتوفير وسط العمل وظروف التشغيل حتى تتمكن شركة Qixing من مراجعة مجموعة المواد المناسبة.
- الحلقة الثابتة: V1 / Q1 / Q2 / U2 / U1
- الحلقة الدوارة: B / A / U2 / Q2 / Q1 / U1
- الختم الثانوي: P / E / V
- الزنبرك والأجزاء المعدنية: F/G
للحصول على عرض الأسعار، يمكن للمشترين الذين يعرفون الرمز المطلوب إرساله مباشرة. إذا كان الكود غير معروف، يمكن لشركة Qixing مراجعة السوائل وظروف التشغيل قبل تأكيد التركيبة النهائية للمواد.
ملاحظات التطبيق
إن الختم الميكانيكي المطاطي رقم 1 مناسب للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. لا يزال يتعين التحقق من التوافق الفعلي مقابل محتوى المواد الصلبة والمواد المضافة والتركيز ودرجة الحرارة لأن هذه الظروف يمكن أن تختلف بشكل كبير بين التطبيقات.
بالنسبة للتطبيقات خارج الوسائط المدرجة - أو بالقرب من حدود درجة الحرارة أو الضغط المذكورة - أرسل ظروف التشغيل والوسيط الفعلية مع طلب عرض الأسعار حتى يمكن التحقق من اختيار المواد قبل الإنتاج.
مطابقة الاستبدال: قم بالقياس قبل التخلص من الختم القديم
- سجل قطر العمود d وحجم البوصة الكسرية إذا كان معروفًا.
- قم بقياس D3 وD7 للتحقق من غلاف التثبيت الشعاعي.
- قياس L3 وL4 للتحقق من مساحة التثبيت المحوري.
- قم بتصوير المجموعة الدوارة الكاملة والمقعد الثابت بشكل منفصل.
- سجل وسط العمل ودرجة الحرارة والضغط وسرعة العمود.
- أرسل أي علامة مرئية للنموذج أو رمز المادة مع القياسات.
كيف تتعامل شركة Qixing مع طلب عرض الأسعار للنموذج 1
| عنصر طلب عرض الأسعار | ماذا ترسل | لماذا يهم؟ |
| مقاس | قطر العمود / الحجم الجزئي | تحديد الصف الأساسي. |
| أبعاد | د3، د7، إل3، إل4 | يؤكد ملاءمة التثبيت. |
| واسطة | السائل الفعلي | يدعم مراجعة التطبيق والمواد. |
| درجة حرارة | عادي / الحد الأقصى | قارن مع -20 درجة مئوية إلى +120 درجة مئوية. |
| ضغط | عادي / الحد الأقصى | قارن مع .41.4 ميجا باسكال. |
| سرعة | رمح أو سرعة الانزلاق | قارن مع ≥15 م/ث. |
| الختم القديم | الصور أو العينة أو الرسم | يساعد على مطابقة الاستبدال. |
لماذا تختار Qixing
تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لسلسلة Model 1، يمكن لمصنعنا العمل من مراجع الحجم أو الأبعاد أو العينات القديمة أو الرسومات ودمج تلك المعلومات مع ظروف التشغيل الفعلية قبل عرض الأسعار.
يعد هذا مفيدًا بشكل خاص لمشاريع الاستبدال حيث تكون علامة النموذج القديم غير مكتملة. يمكن لـ Qixing استخدام معلومات الأبعاد والتطبيق لدعم المطابقة المخصصة دون المطالبة بقابلية التبادل العالمية.
الأسئلة المتداولة
ما هي الأحجام المدرجة للختم الميكانيكي المطاطي رقم 1؟
تتراوح الأحجام المتوفرة من 5/8 بوصة إلى 3 بوصات، بما يتوافق مع أقطار العمود من 15.875 مم إلى 76.2 مم.
ما هي حدود تشغيل ختم النموذج 1؟
نطاق التشغيل هو -20 درجة مئوية إلى +120 درجة مئوية، مع ضغط يصل إلى 1.4 ميجا باسكال وسرعة انزلاق تصل إلى 15 م/ث.
ما هي الوسائط المدرجة للنموذج 1؟
المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.
ما هي الأبعاد التي يجب أن أتحقق منها للحصول على بديل؟
تشمل أبعاد الاستبدال الرئيسية d وD3 وD7 وL3 وL4. قارن هذه القيم بالتثبيت الحالي قبل الطلب.
هل يمكنني الطلب باستخدام قطر العمود فقط؟
يحدد قطر العمود نطاق الحجم، ولكن يجب أيضًا التحقق من D3 وD7 وL3 وL4 لمشروع بديل.
ما هي خيارات المواد المتاحة؟
يتم تحديد اختيارات المواد المتاحة من خلال رموز للحلقة الثابتة، والحلقة الدوارة، والختم الثانوي، والأجزاء الزنبركية والمعدنية. اتصل بـ Qixing إذا كنت بحاجة إلى مساعدة لتأكيد المجموعة المناسبة.
هل يمكن لشركة Qixing تصنيع بديل من العينة؟
يمكن لشركة Qixing مراجعة العينة والرسم والصور والأبعاد مع ظروف التشغيل للمطابقة المخصصة.
هل هذا الختم مناسب لأي مادة كيميائية قابلة للتآكل؟
بالنسبة للخدمة المسببة للتآكل، قم بتوفير الظروف الكيميائية والتشغيلية الفعلية حتى يمكن مراجعة مجموعة المواد قبل الإنتاج.
ما الذي يجب أن أدرجه في طلب عرض الأسعار؟
أرسل حجم العمود وأبعاد D3/D7/L3/L4 والمتوسط ودرجة الحرارة والضغط والسرعة وأي صور قديمة الختم أو علامات النموذج.
هل يدعم Qixing طلبات OEM؟
نعم. يمكن لشركة Qixing مراجعة متطلبات OEM والاستبدال بناءً على الأبعاد والعينات والرسومات وبيانات التشغيل.
نموذج 1 جدول الأبعاد
يتم عرض الأبعاد بالملليمتر. تستخدم أسماء النماذج أدناه تسمية النموذج 1 المواجه لـ Qixing.
| نموذج | d | د3 | د7 | L3 | L4 |
| 1-5/8" | 15.875 | 27.76 | 31.75 | 10.29 | 33.52 |
| 1-3/4" | 19.05 | 30.6 | 34.93 | 10.29 | 33.52 |
| 1-7/8" | 22.225 | 35 | 38.1 | 10.29 | 35.13 |
| 1-1" | 25.4 | 39 | 41.28 | 11.11 | 39.87 |
| 1-1 1/8" | 28.575 | 41 | 44.45 | 11.11 | 41.48 |
| 1-1 1/4" | 31.75 | 45 | 47.63 | 11.11 | 41.48 |
| 1-1 3/8" | 34.925 | 49 | 50.8 | 11.11 | 43.05 |
| 1-1 1/2" | 38.1 | 51 | 53.98 | 11.11 | 43.05 |
| 1-1 5/8" | 41.275 | 58 | 60.33 | 12.7 | 51 |
| 1-1 3/4" | 44.45 | 61 | 63.5 | 12.7 | 51 |
| 1-1 7/8" | 47.625 | 63.8 | 66.68 | 12.7 | 54.17 |
| 1-2" | 50.8 | 68 | 69.85 | 12.7 | 54.17 |
| 1-2 1/8" | 53.9 | 71.42 | 76.2 | 14.27 | 60.53 |
| 1-2 1/4" | 57.1 | 74.6 | 79.38 | 14.27 | 60.53 |
| 1-2 3/8" | 60.3 | 77.77 | 82.55 | 14.27 | 63.7 |
| 1-2 1/2" | 63.5 | 80.95 | 85.73 | 14.27 | 63.7 |
| 1-2 5/8" | 66.6 | 85.73 | 85.73 | 15.9 | 70.05 |
| 1-2 3/4" | 69.8 | 88.9 | 88.9 | 15.9 | 70.05 |
| 1-2 7/8" | 73 | 92.08 | 95.25 | 15.9 | 73.2 |
| 1-3" | 76.2 | 95.25 | 98.43 | 15.9 | 73.2 |
