1A المطاط بيلو الختم الميكانيكي

Qixing هي شركة متخصصة في تصنيع وتوريد الختم الميكانيكي المطاطي 1A الذي يقدم حلول الختم الصناعي المخصصة. يتوفر ختم العمود المطاطي 1A بمراجع بحجم بوصة ومتري، مع نطاق تشغيل من -20 درجة مئوية إلى +120 درجة مئوية، وضغط يصل إلى 1.4 ميجا باسكال وسرعة انزلاق تصل إلى 15 م/ث.

إرسال استفسار

وصف المنتج

يتوفر الختم الميكانيكي المطاطي 1A بنطاق مفصل بحجم بوصة من 0.375 بوصة إلى 4.000 بوصة ونطاق مرجعي متري من 14 مم إلى 100 مم. يمكن للمشترين بدء طلب عرض أسعار من حجم عمود بوصة أو متري، ثم التأكد من أبعاد التثبيت قبل الإنتاج.

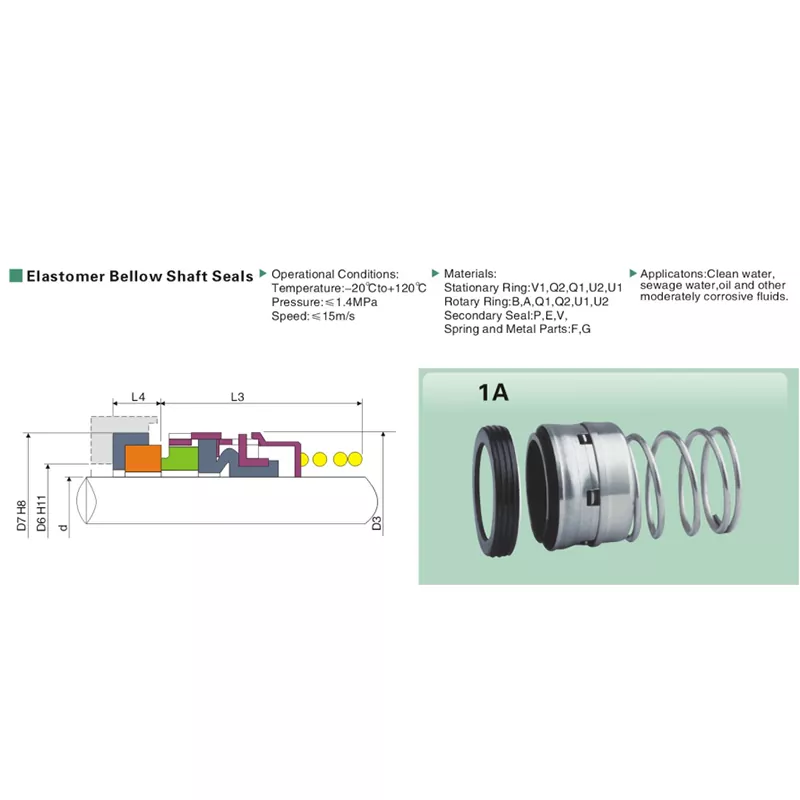

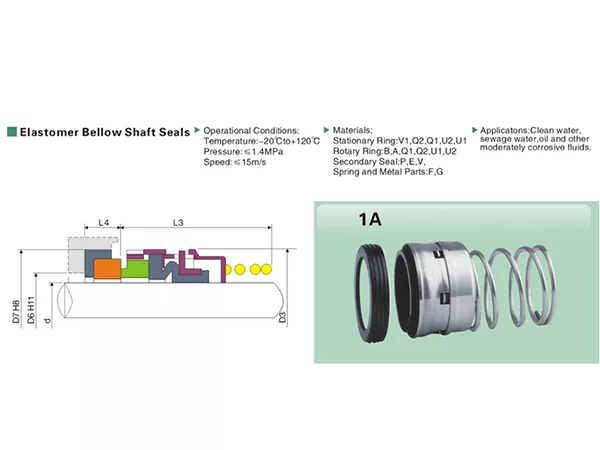

بدلاً من التعامل مع 1A كاسم نموذج فقط، يمكن لشركة Qixing استخدام حجم العمود وأبعاد D3/D6/D7 والأبعاد المحورية L3/L4 لمطابقة الختم الموجود أو رسم المعدات.

المواصفات الفنية

غرض	البيانات الفنية
عائلة المنتج	المطاط الصناعي بيلو الأختام رمح
درجة حرارة التشغيل	-20 درجة مئوية إلى +120 درجة مئوية
أقصى قدر من الضغط	≥ 1.4 ميجا باسكال
أقصى سرعة انزلاق	≥ 15 م/ث
الوسائط المدرجة	المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل
رموز الرنين الثابتة	V1 / Q1 / Q2 / U2 / U1
رموز الحلقة الدوارة	ب/أ/U2/Q2/Q1/U1
رموز الختم الثانوية	ف / ه / الخامس
رموز الأجزاء الربيعية والمعدنية	ف/ز

ما هو المختلف في مجموعة البيانات 1A

تشتمل مجموعة الأبعاد 1A على D6 بالإضافة إلى D3 وD7. جنبًا إلى جنب مع d وL3 وL4، توفر هذه الأبعاد أساسًا أكثر تفصيلاً لفحص الاستبدال ومطابقة التثبيت.

يوفر الجدول المرجعي المتري المنفصل قيم d وD3 وL3، مما يجعل من السهل تحديد 1A للمشترين الذين يعملون بأحجام عمود متري.

خيارات رمز المادة

الحلقة الثابتة: V1 / Q1 / Q2 / U2 / U1
الحلقة الدوارة: B / A / U2 / Q2 / Q1 / U1
الختم الثانوي: P / E / V
الزنبرك والأجزاء المعدنية: F/G

يتم تحديد اختيارات المواد بواسطة الرموز. إذا لم يكن الرمز المطلوب معروفًا، فقم بتوفير شروط الوسيط والواجب حتى تتمكن Qixing من مراجعة المجموعة المناسبة.

مراجعة الطلب والواجب

يعتبر 1A مناسبًا للمياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل. بالنسبة للوسائط الخاصة، تأكد من التركيب الكيميائي الفعلي وظروف التشغيل قبل الاختيار النهائي للمادة.

عندما يحتوي الوسط على مواد صلبة أو مواد مضافة أو مكونات مسببة للتآكل، قم بتضمين تفاصيل السائل الفعلية ودرجة الحرارة في الاستفسار حتى يمكن مراجعة تكوين الختم مقابل الخدمة الحقيقية.

بوصة أو متري؟ كيفية بدء طلب عرض الأسعار

معلومات البداية	استخدم هذا الجدول	ثم أكد
حجم رمح بوصة معروفة	0.375-4.000 بوصة الجدول	د، د3، د6، د7، إل3، إل4
حجم العمود المتري المعروف	مرجع 14-100 ملم	d، D3، L3، بالإضافة إلى أبعاد التثبيت
عينة الختم القديم	قارن الأبعاد المادية	حجم العمود، D3/D6/D7 وL3/L4
رسم المعدات	تطابق مغلف التثبيت	الأبعاد الشعاعية والمحورية

قائمة مراجعة مطابقة الاستبدال

حدد ما إذا كان الختم الموجود قد تم اختياره بحجم عمود بوصة أو متري.
قم بقياس قطر العمود d بدقة بدلاً من الاعتماد فقط على علامة الطراز البالية.
قم بتسجيل D3 وD6 وD7 حيث يمكن الوصول إليها.
سجل L3 وL4 لتناسب المحوري.
التقط صورًا واضحة للمجموعة الدوارة الكاملة والمقعد الثابت.
توفير المتوسطة ودرجة الحرارة والضغط والسرعة.
أرسل أي رموز مواد معروفة أو مراجع رسم المعدات.

ملاحظة الطلب

بالنسبة للمقاس 1.375 بوصة، يرجى التأكد من البعد D6 مع Qixing قبل الطلب.

لماذا تختار Qixing لـ 1A

تقوم شركة Qixing، العلامة التجارية للختم الميكانيكي لشركة Ningbo Yade Fluid Connector Co.,Ltd، بتصنيع وتوريد الأختام الميكانيكية للمشترين الصناعيين. بالنسبة لـ 1A، يمكن لمصنعنا العمل من مراجع الحجم بالبوصة أو المتري والعينات والرسومات وأبعاد التثبيت المقاسة لدعم مشاريع تصنيع المعدات الأصلية والاستبدال.

تتسم عملية الشراء بالبساطة: تحديد نظام الحجم، والتحقق من الأبعاد الحرجة، والتأكد من شروط الخدمة، ثم الانتهاء من متطلبات المواد والإنتاج.

الأسئلة المتداولة

ما هو نطاق الحجم المدرج للختم الميكانيكي المطاطي 1A؟

يتراوح جدول البوصة من 0.375 بوصة إلى 4.000 بوصة. ويدرج الجدول المرجعي المتري المنفصل أحجام العمود من 14 مم إلى 100 مم.

ما هي حدود التشغيل الموضحة لـ 1A؟

نطاق التشغيل هو -20 درجة مئوية إلى +120 درجة مئوية، مع ضغط يصل إلى 1.4 ميجا باسكال وسرعة انزلاق تصل إلى 15 م/ث.

ما هي وسائل الإعلام المدرجة؟

المياه النظيفة ومياه الصرف الصحي والزيت وغيرها من السوائل المسببة للتآكل بشكل معتدل.

ما هي الأبعاد المنشورة لأحجام البوصة؟

تتضمن الأبعاد الرئيسية بحجم البوصة d وD3 وD6 وD7 وL3 وL4.

ماذا يقدم الجدول المرجعي المتري؟

يوفر الحجم المتري وقيم d وD3 وL3 للأحجام المرجعية 14-100 مم.

هل يمكنني استخدام الجدول المتري وحده لطلب الاستبدال؟

إنها نقطة بداية مفيدة، ولكن لا يزال يتعين تأكيد أبعاد التثبيت الفعلية قبل الإنتاج.

ما هي رموز المواد المدرجة؟

الحلقة الثابتة: V1/Q1/Q2/U2/U1؛ الحلقة الدوارة: B/A/U2/Q2/Q1/U1؛ الختم الثانوي: P/E/V؛ الزنبرك والأجزاء المعدنية: F/G.

لماذا تم وضع علامة على الصف 1.375 بوصة للتحقق منه؟

يرجى التأكد من البعد D6 للمقاس 1.375 بوصة قبل الإنتاج.

ما الذي يجب أن أرسله إلى Qixing للحصول على عرض أسعار بديل؟

أرسل حجم العمود بالبوصة أو المتري، وأبعاد D3/D6/D7/L3/L4 حيثما كان ذلك متاحًا، ووسط التشغيل، ودرجة الحرارة، والضغط، والسرعة، وصور الختم القديم.

هل يمكن لشركة Qixing تصنيع أختام 1A مخصصة؟

يمكن لشركة Qixing مراجعة متطلبات OEM والاستبدال باستخدام العينات والرسومات والقياسات وبيانات التشغيل.

جدول أبعاد مقاس 1A بوصة

الأبعاد بالملليمتر باستثناء العمود الأول، وهو مرجع حجم البوصة.

الحجم (في.)	d	د3	د6	د7	L3	L4
0.375	9.5	22	11.0	24.60	44	8.7
0.500	12.7	25	13.5	27.80	44	8.7
0.625	15.8	29	17.0	30.95	44	10.3
0.750	19.0	32	20.0	34.15	44	10.3
0.813	20.6	33	21.5	35.70	44	10.3
0.875	22.2	35	23.0	37.30	44	10.3
1.000	25.4	38	26.5	40.50	44	10.3
1.125	28.5	46	29.5	47.65	60	11.9
1.250	31.7	49	32.5	50.80	60	11.9
1.375	34.9	52	26.5	54.00	60	11.9
1.500	38.1	56	39.5	57.15	60	11.9
1.625	41.2	59	42.5	60.35	60	11.9
1.750	44.4	62	46.0	63.50	71	11.9
1.875	47.6	65	49.0	66.70	71	11.9
2.000	50.8	68	52.0	69.85	71	13.5
2.125	53.9	71	55.5	73.05	71	13.5
2.250	57.1	75	58.5	76.20	71	13.5
2.375	60.3	78	61.5	79.40	71	13.5
2.500	63.5	81	65.0	82.55	71	13.5
2.625	66.6	86	68.0	92.10	70	15.9
2.750	69.8	89	71.0	95.25	70	15.9
2.875	73.0	92	74.5	98.45	73	15.9
3.000	76.2	95	77.5	101.60	73	15.9
3.125	79.3	102	80.5	111.15	79	19.9
3.250	82.5	105	84.0	114.30	79	19.9
3.375	85.7	108	87.0	117.50	79	19.9
3.500	88.9	111	90.5	120.65	79	19.9
3.625	92.0	114	93.5	123.85	83	19.9
3.750	95.2	117	96.5	127.00	83	19.9
3.875	98.4	121	100.0	130.20	86	19.9
4.000	101.6	124	103.0	133.35	86	19.9

ملاحظة الطلب:يرجى التأكد من البعد D6 للحجم 1.375 بوصة قبل الإنتاج.

1A الجدول المرجعي المتري

الحجم المتري	d	د3	L3
14	14	29	44
16	16	29	44
18	18	32	44
19	19	32	44
20	20	33	44
24	24	38	44
25	25	38	44
27	27	46	60
28	28	46	60
29	29	46	60
30	30	49	60
32	32	49	60
34	34	52	60
35	35	52	60
38	38	56	60
40	40	59	60
42	42	62	71
45	45	62	71
48	48	65	71
50	50	68	71
54	54	71	71
55	55	75	71
60	60	78	71
65	65	86	70
70	70	89	70
73	73	92	73
75	75	95	73
80	80	105	79
90	90	114	83
95	95	118	83
100	100	124	86
